기능
예비평가를 위한 기둥 단면정보를 테이블로 출력합니다.
호출
메인 메뉴에서 [Seismic Perfom.] 탭 > [KISTEC2013],[KISTEC2019] > [Type : Pre.Eval.] > [Parameter] 그룹 >[RC Information] > [RC Column Infomation]
입력

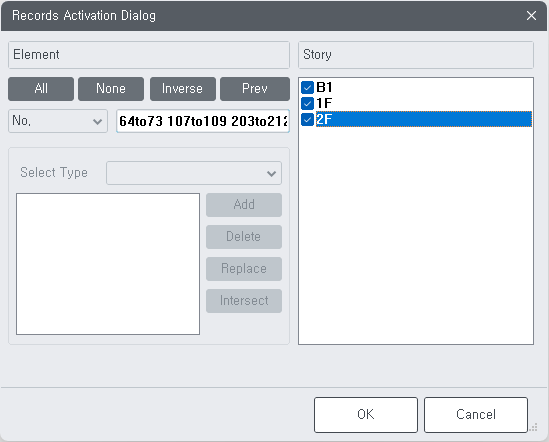

RC Column Info. 기능을 실행하면 Records Activation Dialog가 호출되고 여기에서 확인하고자 하는 요소번호를 입력하고, 층을 선택한 후 [OK]버튼을 클릭합니다.

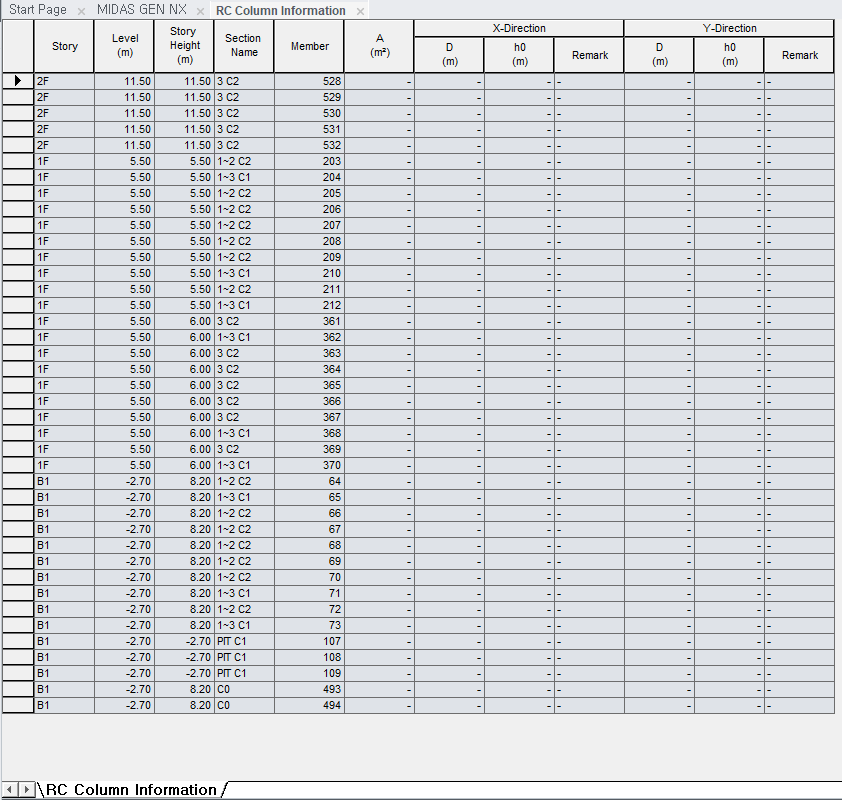

Fig. RC Column Information 대화상자
Story : Column 부재의 층정보
Story Data대화창에 설정된 층 이름
Column이 여러층에 걸쳐 있는 경우에는 최하위층 정보
Level : 층 Level
Structure > Building > Story Data 에 입력된 층 Level
Story Height : 층 높이(Story Data의 Height 정보)
여러층에 걸쳐 있는 경우 Column이 위치한 최하위층 레벨부터 최상위층 레벨까지의 높이
Section Name : Column 부재의 Section Name
Member : Column 부재의 대표 요소번호
A : Column 단면적(Property > Area 정보)
성능수준 판정 시 Capacity 계산 수식에 대입
변단면일 경우 I, J 단 중 단면이 작은쪽의 정보로 출력 (불리한 것으로)
D : Global-X, Y축 방향 Column 단면 최대폭
장주/단주/일반기둥 판단
변단면일 경우 I, J 단 중 단면이 작은쪽의 정보로 출력 (불리한 것으로)
h0 : 기둥의 부재길이
Column 부재 길이 출력
Remark : h0/DX or h0/DY 값에 따라 결정된 기둥의 분류를 출력합니다. (단주/일반기둥/장주)
h0/D < 2.0 : Short
2<= h0/D <6 : Normal
h0/D >=6 : Long
Note
기둥의 평균전단응력으로 층별저항능력을 계산할 때, 파괴모드는 기둥분류에 따라 아래와 같이 적용합니다.
단주, 일반기둥 -> 전단파괴
장주 -> 휨파괴
