기능

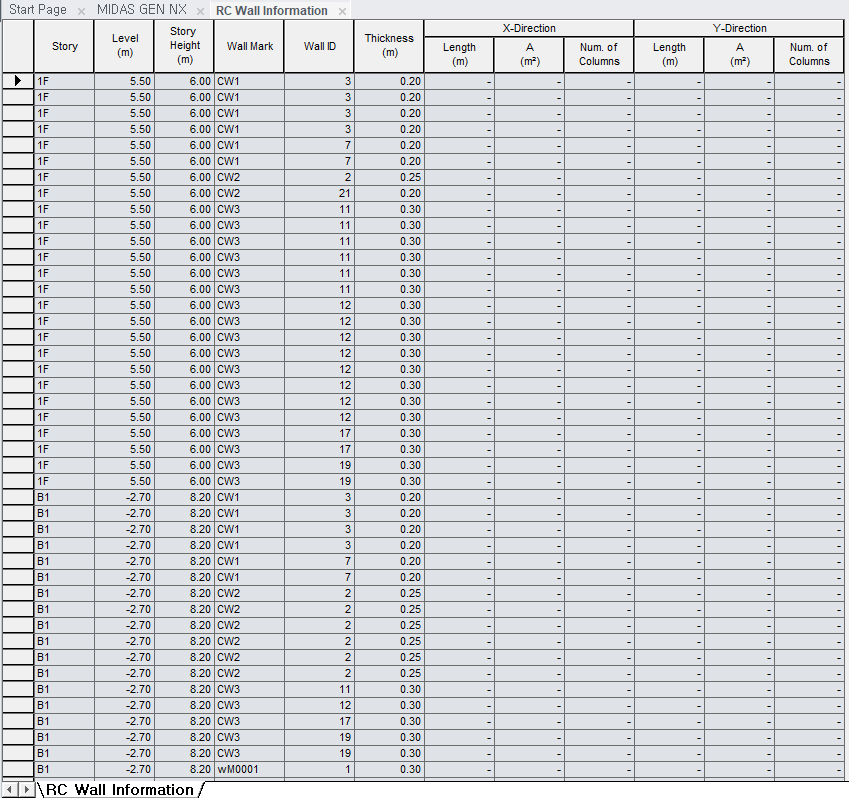

예비평가를 위한 벽 단면정보를 테이블로 출력합니다.
호출
메인 메뉴에서 [Seismic Perfom.] 탭 > [KISTEC2013],[KISTEC2019] > [Type : Pre.Eval.] > [Parameter] 그룹 >[RC Information] > [RC Wall Infomation]
입력

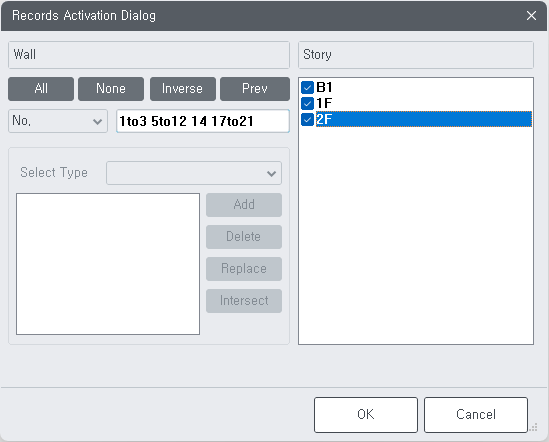

RC Wall Info. 기능을 실행하면 Records Activation Dialog가 호출되고 여기에서 요소번호 입력과 층을 선택한 후 [OK]버튼을 클릭합니다.
Fig. RC Wall Information 대화상자
Story : Wall 부재의 층정보.
Story Data대화창에 설정된 층 이름
Wall이 여러층에 걸쳐 있는 경우에는 최하위층 정보
Level : 층 Level
Structure > Building > Story Data 에 입력된 층 Level
Story Height : 층 높이(Story Data의 Height 정보)
여러층에 걸쳐 있는 경우 Wall이 위치한 최하위층 레벨부터 최상위층 레벨까지의 높이
Wall Mark : Wall Mark 정보 출력(Design> Modify Wall Mark Data)
Wall Mark를 등록하지 않은 경우, 자동으로 등록된 이름이 보여짐
Wall ID : Wall ID 정보 출력
일직선상 연속된 Wall이 하나의 Wall ID로 지정된 경우만 출력 (Design 시 조건과 동일)
Thickness : Wall Thickness Data 정보 출력
두께가 다른 Wall이 하나의 Wall ID로 지정되어 있을 경우, 작은 값으로 출력
Length : Wall ID 단위 벽체 길이 출력
X : 길이 방향이 Global X 방향과 나란한 경우 값 출력
Y : 길이 방향이 Global Y 방향과 나란한 경우 값 출력
어느 방향과도 나란하지 않은 임의의 방향인 경우는 제외 (정형 구조에 적용하는 것이고, 강도를 방향별로 분할하지 않음)
A : (Thickness) x (Length)
X : 길이 방향이 Global X 방향과 나란한 경우 값 출력
Y : 길이 방향이 Global Y 방향과 나란한 경우 값 출력
Number of Column : 층별 Wall ID 단위 벽체 양단 기둥 개수 출력(전단벽의 종류에 따른 단면적 및 전단응력 산정기준)
2 : 양단에 기둥이 있는 경우
0 : 양단에 기둥이 없는 경우
1 : 그 외 (한쪽에 기둥이 있거나 벽체 중간에 기둥이 있는 경우)
