기능
지진하중에 대한 기둥 부재의 저항능력(간략식 계산결과)을 출력합니다.
설계도서가 없는 경우, 평균전단응력을 사용하여 기둥의 저항능력을 계산합니다.
호출
메인 메뉴에서 [Seismic Perfom.] 탭 > [KISTEC2013],[KISTEC2019] > [Type : Pre.Eval.] > [Result Tables] 그룹 > [RC Capacity(S)] > [RC Column Capacity(S)]
입력

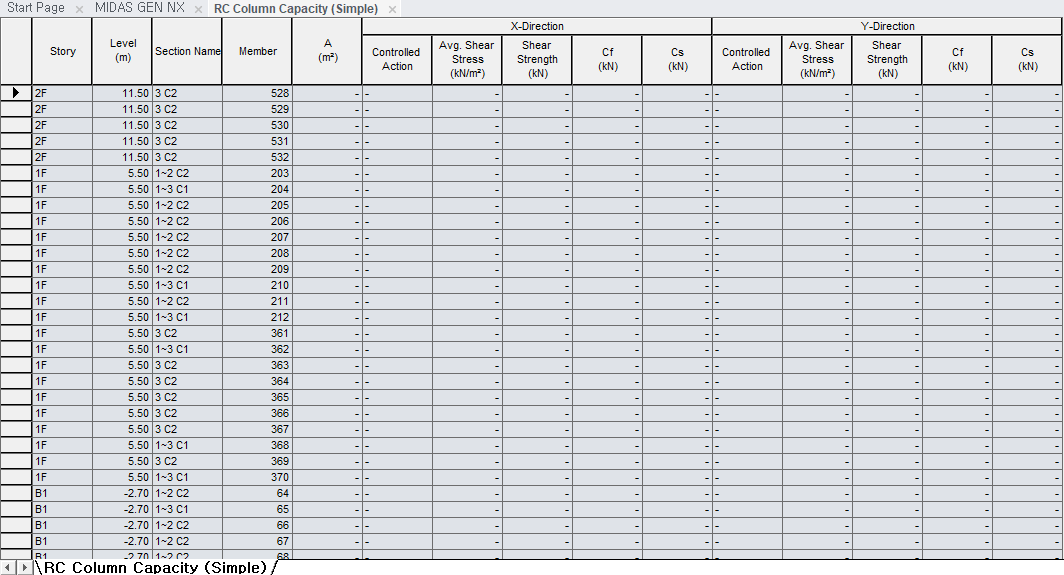

Fig. RC Column Capacity(S) Table
Story : Column 부재의 층정보.
Story Data대화창에 설정된 층 이름
Column이 여러층에 걸쳐 있는 경우에는 최하위층 정보
Level : 층 Level
Structure > Building > Story Data 에 입력된 층 Level
Section Name : Column 부재의 Section Name
Member : Column 부재의 대표 요소번호
A : Column 단면적(Property > Area 정보).
성능수준 판정 시 Capacity 계산 수식에 대입.
변단면일 경우 I, J 단 중 단면이 작은쪽의 정보로 출력 (불리한 값)
Controlled Action : 파괴형태에 따른 기둥분류
RC Column Information에서 Long(장주)로 판단된 경우 : Flexural
RC Column Information에서 Short(단주) 및 Normal(일반기둥)로 판단된 경우 : Shear
Avg. Shear Stress : 평균전단응력
Concrete Material 대화상자에서 설정한 건설연도 및 부재의 길이/폭 비에 따른 평균전단응력
Note
Shear Strength : 단면 내력( = A x Avg. Shear Stress)
Cf : 휨지배형 부재의 저항능력
Controlled Action이 Flexural인 경우 Shear Strength값 출력
Controlled Action이 Shear인 경우 출력되는 값 없음 (하이픈(-)출력)
Cs : 전단지배형 부재의 저항능력
Controlled Action이 Shear인 경우 Shear Strength값 출력
Controlled Action이 Flexural인 경우 출력되는 값 없음 (하이픈(-)출력))
