기능
지진하중에 대한 벽 부재의 저항능력(간략식 계산결과)을 출력합니다.
호출
메인 메뉴에서 [Seismic Perfom.] 탭 > [KISTEC2013],[KISTEC2019] > [Type : Pre.Eval.] > [Result Tables] 그룹 > [RC Capacity(S)] > [RC Wall Capacity(S)]
입력

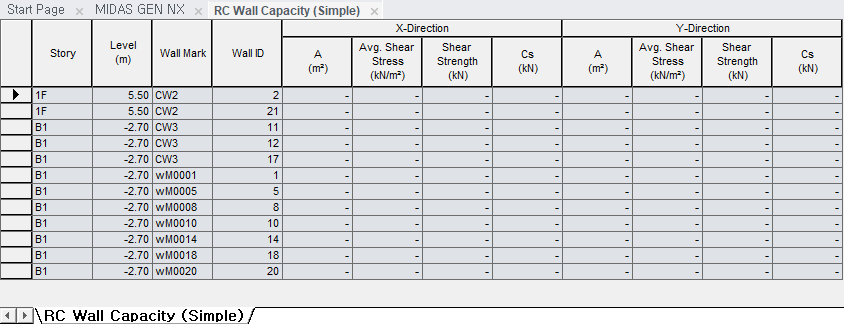

Fig. RC Wall Capacity(S) Table
Story : Wall 부재의 층정보.
Story Data대화창에 설정된 층 이름
Wall 이 여러층에 걸쳐 있는 경우에는 최하위층 정보
Level : 층 Level
Structure > Building > Story Data 에 입력된 층 Level
Wall Mark : Wall Mark 정보
Wall Mark를 등록하지 않은 경우, 자동으로 등록된 이름
Wall ID : Wall ID 정보
일직선상 연속된 Wall이 하나의 Wall ID로 지정된 경우만 출력 (Design 시 조건과 동일)
A : (Wall Thickness) x (Wall Length)
Avg. Shear Stress : 평균전단응력
RC Wall Information Table의 Num. of Columns 개수에 따른 값
Note
Shear Strength : 단면 내력( = A x Avg. Shear Stress)
Cs : 전단지배형 부재의 저항능력
Seismic Evaluation>Concrete Materials대화창의 테이블에서 Pre.Eval항에 하한값 적용(fck, Fy)
Shear Strength값 출력
