기능
RC Column 부재별 1단계 내진성능평가 변수와 결과를 Text File형식으로 출력합니다.
호출
메인 메뉴에서 [Seismic Perfom.] 탭 > [KISTEC2013][KISTEC2019] > [Type : 1st Eval.] > [Text] 그룹 > [Text Output] > [RC Column DCR]
입력

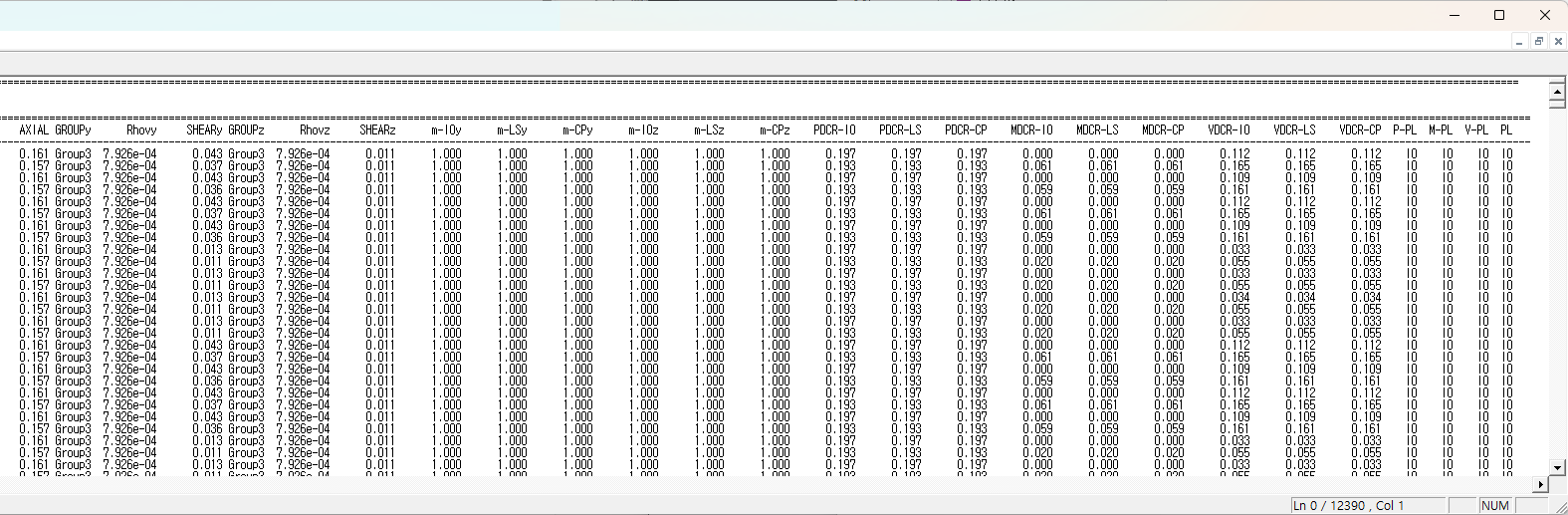

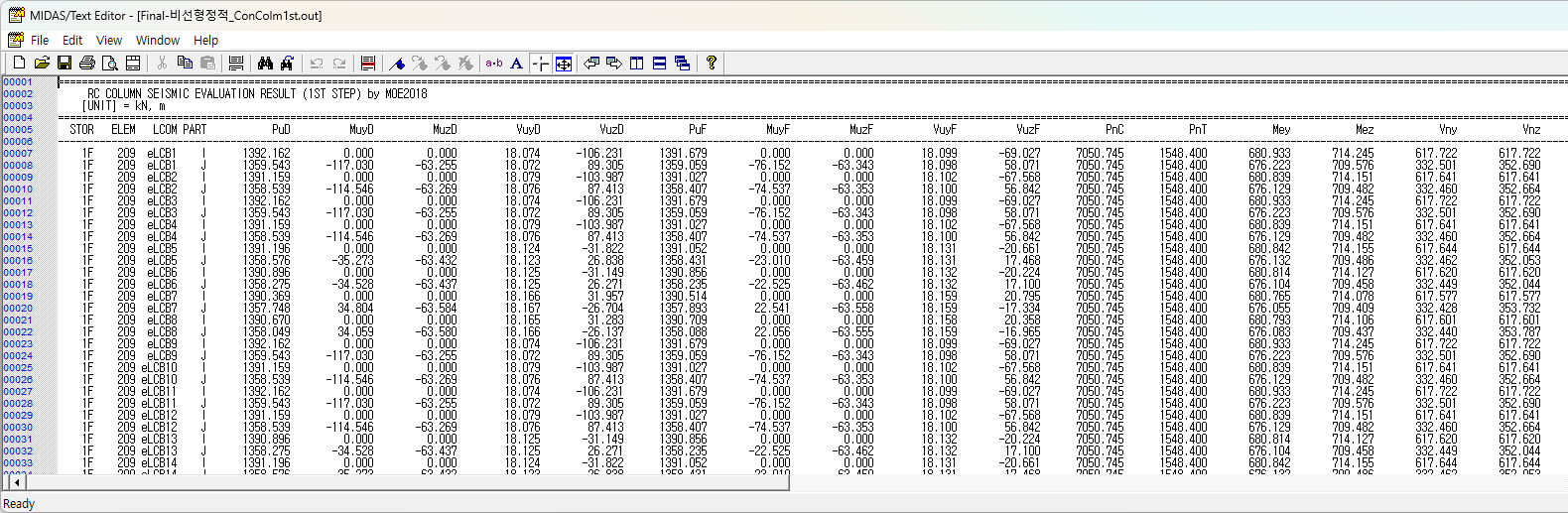

RC Column DCR
STOR : 층정보
ELEM : 부재번호
LCOM : 하중조합번호
TYPE : 하중지배거동(FORCE), 변위지배거동(DISP)
PART : 검토위치
Pu : 작용 축력
Muy, Muz : 강축, 약축방향 작용 휨모멘트
Vuy, Vuz : 강축, 약축방향 작용 전단력
PnC, PnT : 압축 축강도, 인장축강도
Mey, Mez : 강축 휨강도, 약축 휨강도
Vny, Vnz : 강축 전단강도, 약축 전단강도
JUDGE : 휨지배, 전단지배판정(FLEX, SHEAR)
SC : 내진상세, 비내진상세(C : Confined, NC : Not Confined)
AXIALy : 강축방향 축력비
SHEARy : 강축방향 작용전단력 크기
m-IOy, m-LSy, m-CPy : 강축방향 IO, LS, CP m-Factor
AXIALz : 약축방향 축력비
SHEARz : 약축방향 작용전단력 크기
m-IOz, m-LSz, m-CPz : 약축방향 IO, LS, CP m-Factor
PDCR-IO, PDCR-LS, PDCR-CP : 축력성분 DCR
MDCR-IO, MDCR-LS, MDCR-CP : 휨모멘트성분 DCR
VDCR-IO, VDCR-LS, VDCR-CP : 전단력성분 DCR
P-PL : 축력성분 Performance Level
M-PL : 휨모멘트성분 Performance Level
V-PL : 전단력성분 Performance Level
PL : 종합 Performance Level
Note
세부 내용은 RC Column Performance 테이블 메뉴얼 참고
