기능

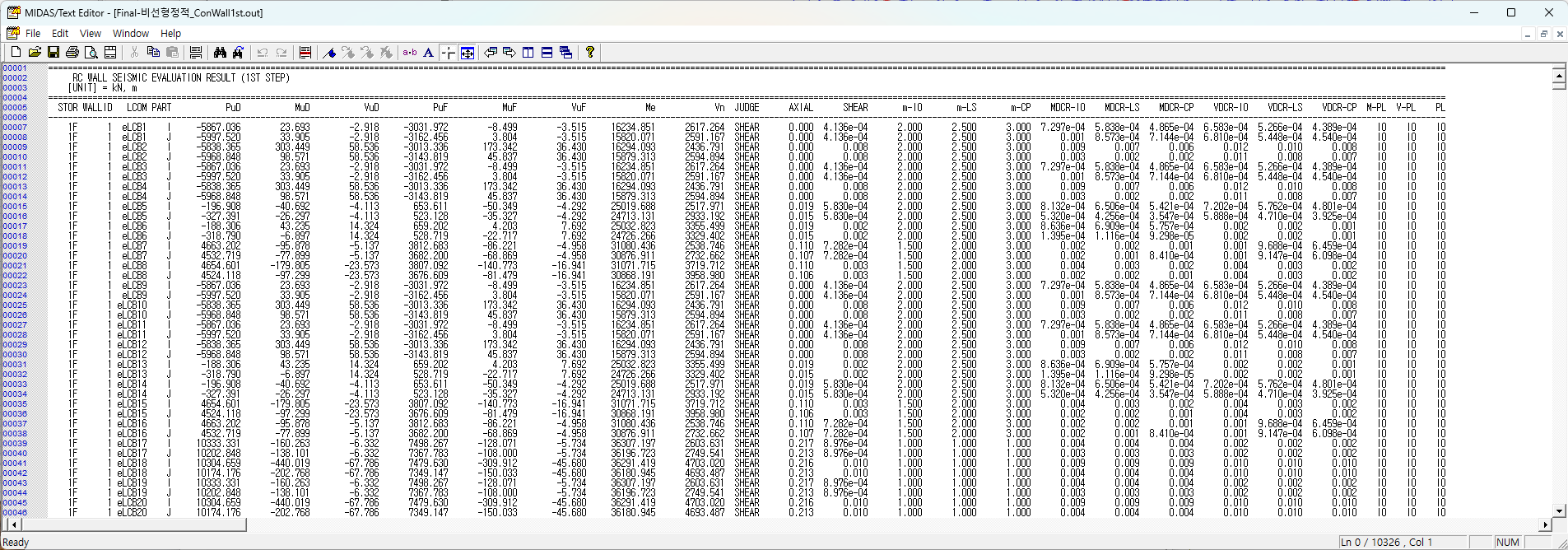

RC Wall 부재별 1단계 내진성능평가 변수와 결과를 Text File형식으로 출력합니다.
호출
메인 메뉴에서 [Seismic Perfom.] 탭 > [KISTEC2013],[KISTEC2019] > [Type : 1st Eval.] > [Text] 그룹 > [Text Output] > [RC Wall DCR]
입력
RC Wall DCR
STOR : 층정보
Wall ID : Wall ID
LCOM : 하중조합번호
TYPE : 하중지배거동(FORCE), 변위지배거동(DISP)
PART : 검토위치(TOP, BOT)
Pu : 작용 축력
Mu : 작용 휨모멘트
Vu : 작용 전단력
Me : 휨강도
Vn : 전단강도
JUDGE : 휨지배, 전단지배판정(FLEX, SHEAR)
AXIAL : 축력비
SHEAR : 작용전단력 크기
m-IO, m-LS, m-CP : IO, LS, CP m-Factor
MDCR-IO, MDCR-LS, MDCR-CP : 휨모멘트성분 DCR
VDCR-IO, VDCR-LS, VDCR-CP : 전단력성분 DCR
M-PL : 휨모멘트성분 Performance Level
V-PL : 전단력성분 Performance Level
PL : 종합 Performance Level
Note
세부 내용은 RC Wall Performance 테이블 메뉴얼 참고
