기능
RC Beam부재의 연직하중(Gravity)에 대한 강도비를 평가합니다.
호출
메인 메뉴에서 [Seismic Perfom.] 탭 > [MOE2018][MOE2019] > [Type : Linear Eval.] > [Result Tables] 그룹 > [RC CDR] > [RC Beam CDR(G)]
입력

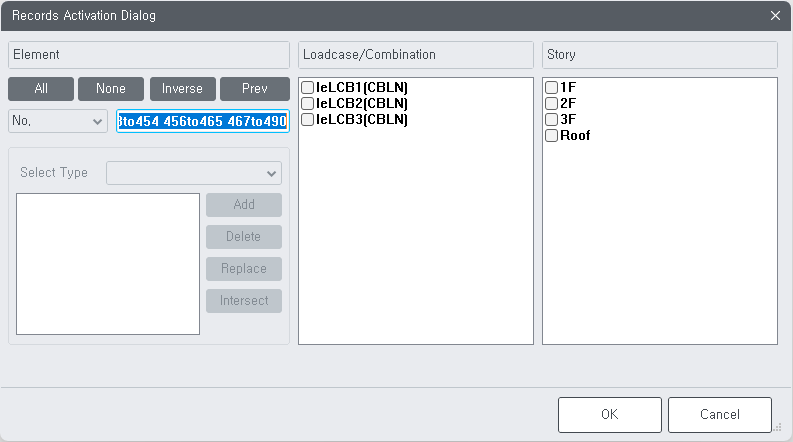

해석 후 RC Beam CDR 기능을 실행하면 Records Activation Dialog가 호출되고 여기에서 부재, 연직하중조합 및 층을 선택한 후 [OK]버튼을 클릭합니다.

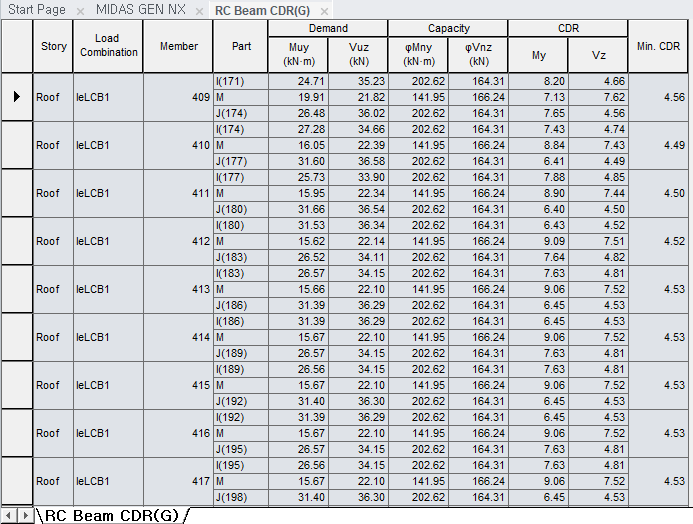

Fig. RC Beam CDR(G)(MOE2018_Linear Eval.)
Story : Beam 부재의 소속 층
Structure > Building > Story Data 에 입력된 층 이름
Load Combination : Active Dialog에서 선택한 연직하중조합 이름
Member : Beam 부재의 대표 요소번호(Member Assignment정보가 있는 경우에는 대표 요소번호로 확인)
Part : 부재 검토위치(I, M, J)출력. I, J단의 괄호는 절점번호.
Demand (Muy, Vuz) : 요구 휨강도, 요구 전단강도
Capacity (φMny, φVnz) : 보유 휨강도, 보유 전단강도
CDR(My, Vz) : 강도비(보유강도/요구강도). 강도비가 1미만인 경우에는 적색으로 출력.
Min. CDR : 휨성분과 전단성분의 모든 위치에서 가장 불리한(최소) 강도비
MINIMUM OF Min. CDR : 층별로 가장 불리한 CDR
