기능
RC Wall부재의 연직하중(Gravity)에 대한 강도비를 평가합니다.
호출
메인 메뉴에서 [Seismic Perfom.] 탭 > [MOE2018][MOE2019] > [Type : Linear Eval.] > [Result Tables] 그룹 > [RC CDR] > [RC Wall CDR(G)]
입력

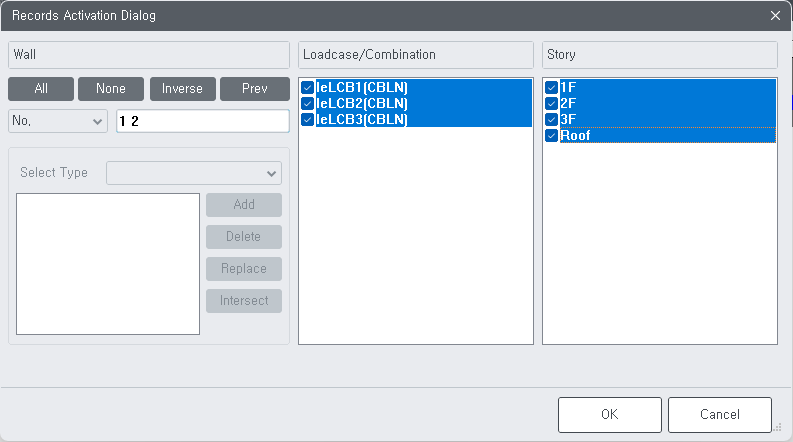

해석 후 RC Wall CDR 기능을 실행하면 Records Activation Dialog가 호출되고 여기에서 부재, 연직하중조합 및 층을 선택한 후 [OK]버튼을 클릭합니다.

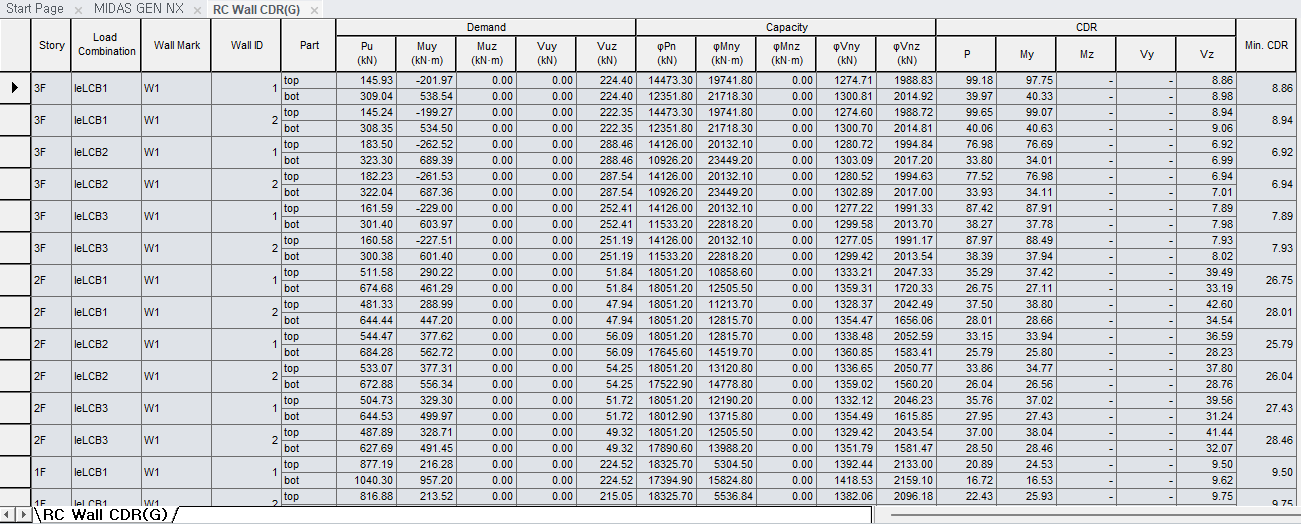

Fig. RC Wall CDR(G)(MOE2018_Linear Eval.)
Story : Column 부재의 소속 층
Structure > Building > Story Data 에 입력된 층 이름
Load Combination : Active Dialog에서 선택한 연직하중조합 이름
Wall Mark : Wall Mark 정보
Wall Mark를 등록하지 않은 경우, 자동으로 등록된 이름
Wall ID : Wall ID 정보
일직선상 연속된 Wall이 하나의 Wall ID로 지정된 경우만 출력 (Design 시 조건과 동일)
Part : 부재 검토위치(Top, Bot.)출력.
Demand (Pu, Muy, Muz, Vuy, Vuz) : 요구 축강도, 요구 휨강도, 요구 전단강도
Capacity (φPn, φMny, φMnz, φVny, φVnz) : 보유 축강도, 보유 휨강도, 보유 전단강도
CDR(P, My, Mz, Vy, Vz) : 강도비(보유강도/요구강도). 강도비가 1미만인 경우에는 적색으로 출력.
Min. CDR : 축력성분, 휨성분과 전단성분 및의 모든 위치에서 가장 불리한(최소) 강도비
MINIMUM OF Min. CDR : 층별로 가장 불리한 CDR
