기능
횡(지진)하중에 대한 수직부재 타입별 지진하중에 대한 부담 전단력을 출력합니다.
호출
메인 메뉴에서 [Seismic Perfom.] 탭 > [MOE2018][MOE2019] > [Type : Linear Eval.] > [Result Tables] 그룹 >[Lateral Stiffness]
입력

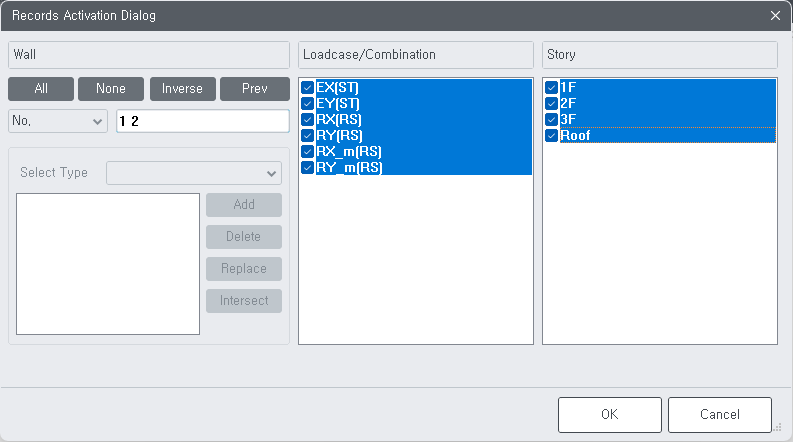

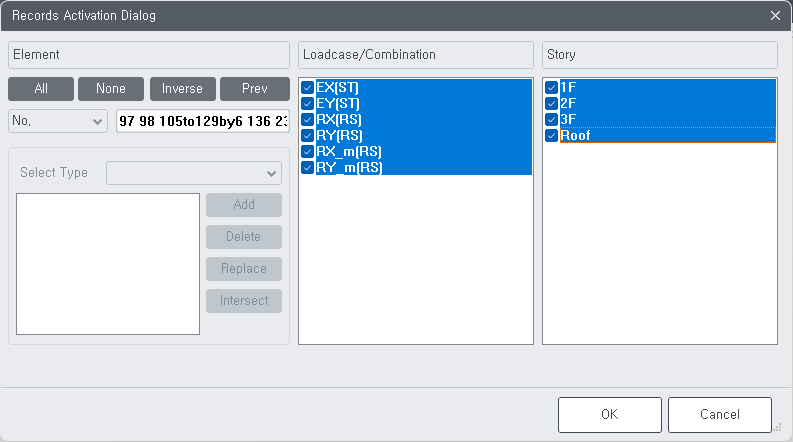

해석 후 Lateral Stiffness 기능을 실행하면 Records Activation Dialog가 호출되고 여기에서 부재, 연직하중조합 및 층을 선택한 후 [OK]버튼을 클릭합니다.
Total 탭
Total탭은 하위 부재타입별 탭에서 상세하게 출력한 동일시스템/동일하중조건에 대한 층별 전단력의 합을 출력합니다.

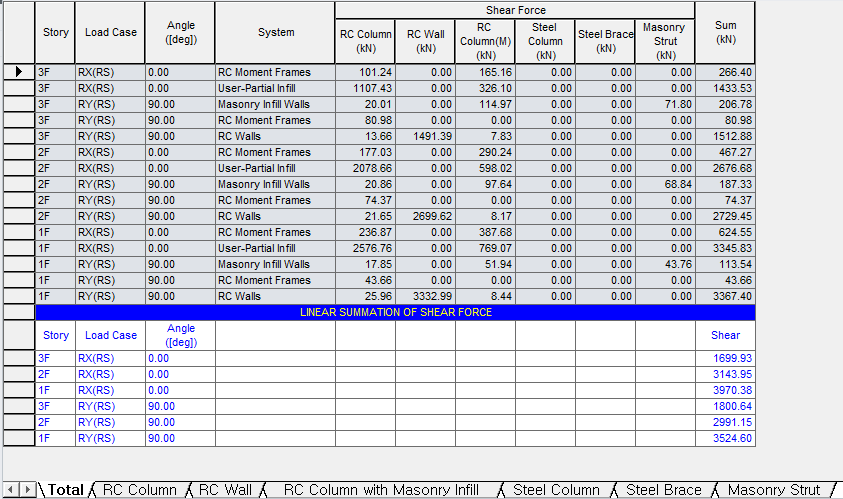

Fig. Lateral Stiffness(Total 탭) (MOE2018_Linear Eval.)
Story : 부재의 소속 층
Structure > Building > Story Data 에 입력된 층 이름
Load Case : Active Dialog에서 선택한 지진하중조건.(Static Load Case에서 "Earthquake"Type인 하중조건과 RS Load Case로 입력된 하중조건)
Angle : Evaluation Group에 설정된 시스템 및 하중조건의 방향
System : Evaluation Group에 설정된 지진하중저항 시스템
Shear Force
RC Column : RC 기둥부재의 지진하중에 대한 평균전단력 합(벽과 붙은 기둥은 제외)
RC Wall : RC 벽부재의 지진하중에 대한 평균전단력 합
RC Column(M) : Masonry Infill Strut(Full-Height)를 지지하는 기둥부재의 지진하중에 대한 평균전단력 합
Steel Column : Steel 기둥부재의 지진하중에 대한 평균전단력 합
Steel Brace : Steel Brace부재의 지진하중에 대한 평균전단력 합
Masonry Strut : Masonry Strut(조적 채움벽)의 지진하중에 대한 평균전단력 합
Sum : 층, 하중방향, 지진하중저항시스템의 동일 조건에서 전단력 합
LINEAR SUMMATION OF SHEAR FORCE : 모든 수직부재 타입에서 부담하는 층별/하중조건별 전단력
RC Column 탭

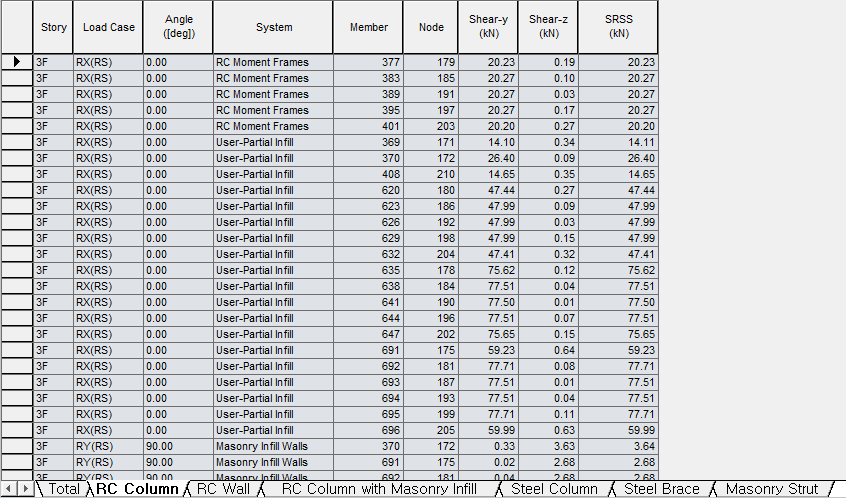

Fig. Lateral Stiffness(RC Column 탭) (MOE2018_Linear Eval.)
Story : 부재의 소속 층
Structure > Building > Story Data 에 입력된 층 이름
Load Case : Active Dialog에서 선택한 지진하중조건.(Static Load Case에서 "Earthquake"Type인 하중조건과 RS Load Case로 입력된 하중조건)
Angle : Evaluation Group에 설정된 시스템 및 하중조건의 방향
System : Evaluation Group에 설정된 지진하중저항 시스템
Member : 부재의 대표 요소번호(Member Assignment정보가 있는 경우에는 대표 요소번호로 확인)
Node : 검토위치의 절점번호
Shear-y, Shear-z : Fy, Fz 전단력
SRSS : Shear-y, Shear-z의 SRSS 값
RC Wall 탭

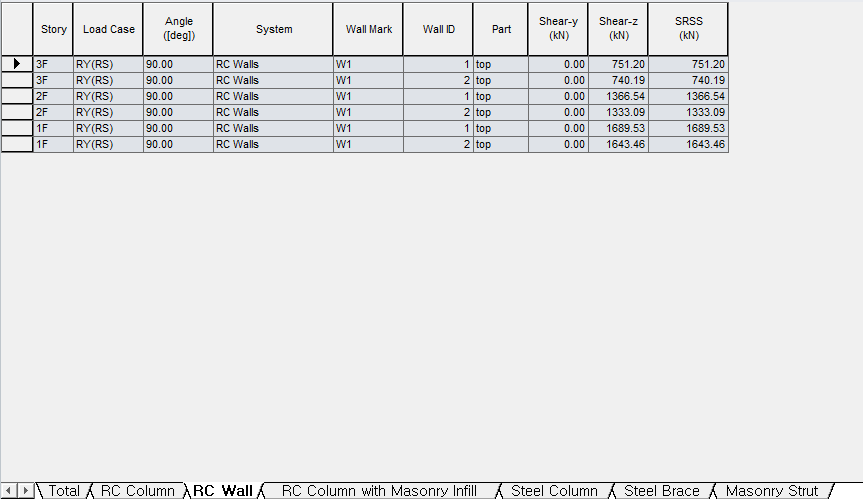

Fig. Lateral Stiffness(RC Wall 탭) (MOE2018_Linear Eval.)
Story : 부재의 소속 층
Structure > Building > Story Data 에 입력된 층 이름
Load Case : Active Dialog에서 선택한 지진하중조건.(Static Load Case에서 "Earthquake"Type인 하중조건과 RS Load Case로 입력된 하중조건)
Angle : Evaluation Group에 설정된 시스템 및 하중조건의 방향
System : Evaluation Group에 설정된 지진하중저항 시스템
Wall Mark : Wall Mark 정보
Wall Mark를 등록하지 않은 경우, 자동으로 등록된 이름
Wall ID : Wall ID 정보
일직선상 연속된 Wall이 하나의 Wall ID로 지정된 경우만 출력 (Design 시 조건과 동일)
Part : 부재 검토위치(Top, Bot.)출력
Shear-y, Shear-z : Fy, Fz 전단력
SRSS : Shear-y, Shear-z의 SRSS 값
RC Column with Masonry Infill 탭

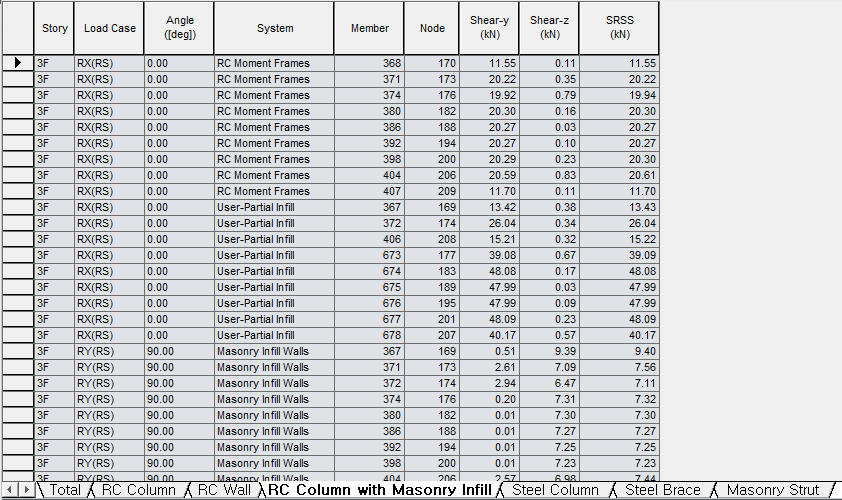

Fig. Lateral Stiffness(RC Column with Masonry Masonry Infill 탭) (MOE2018_Linear Eval.)
Story : 부재의 소속 층
Structure > Building > Story Data 에 입력된 층 이름
Load Case : Active Dialog에서 선택한 지진하중조건.(Static Load Case에서 "Earthquake"Type인 하중조건과 RS Load Case로 입력된 하중조건)
Angle : Evaluation Group에 설정된 시스템 및 하중조건의 방향
System : Evaluation Group에 설정된 지진하중저항 시스템
Member : 부재의 대표 요소번호(Member Assignment정보가 있는 경우에는 대표 요소번호로 확인)
Node : 검토위치의 절점번호
Shear-y, Shear-z : Fy, Fz 전단력
SRSS : Shear-y, Shear-z의 SRSS 값
Steel Column 탭
Fig. Lateral Stiffness(Steel Column 탭) (MOE2018_Linear Eval.)
Story : 부재의 소속 층
Structure > Building > Story Data 에 입력된 층 이름
Load Case : Active Dialog에서 선택한 지진하중조건.(Static Load Case에서 "Earthquake"Type인 하중조건과 RS Load Case로 입력된 하중조건)
Angle : Evaluation Group에 설정된 시스템 및 하중조건의 방향
System : Evaluation Group에 설정된 지진하중저항 시스템
Member : 부재의 대표 요소번호(Member Assignment정보가 있는 경우에는 대표 요소번호로 확인)
Node : 검토위치의 절점번호
Shear-y, Shear-z : Fy, Fz 전단력
SRSS : Shear-y, Shear-z의 SRSS 값
Steel Brace 탭
Fig. Lateral Stiffness(Steel Brace 탭) (MOE2018_Linear Eval.)
Story : 부재의 소속 층
Structure > Building > Story Data 에 입력된 층 이름
Load Case : Active Dialog에서 선택한 지진하중조건.(Static Load Case에서 "Earthquake"Type인 하중조건과 RS Load Case로 입력된 하중조건)
Angle : Evaluation Group에 설정된 시스템 및 하중조건의 방향
System : Evaluation Group에 설정된 지진하중저항 시스템
Member : 부재의 대표 요소번호(Member Assignment정보가 있는 경우에는 대표 요소번호로 확인)
Node : 검토위치의 절점번호
Axial : Strut 축력(Fx)
Horizontal Component : XY평면에 투영한 Shear 값 출력
Masonry Strut 탭

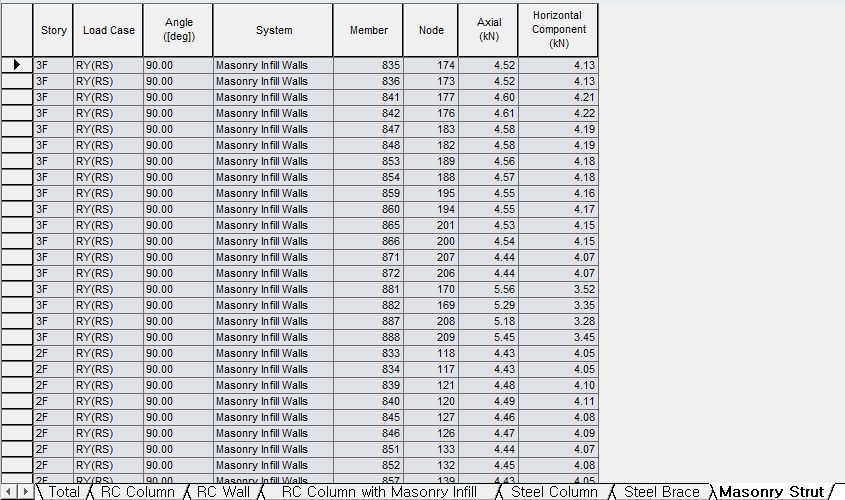

Fig. Lateral Stiffness(Masonry Strut 탭) (MOE2018_Linear Eval.)
Story : 부재의 소속 층
Structure > Building > Story Data 에 입력된 층 이름
Load Case : Active Dialog에서 선택한 지진하중조건.(Static Load Case에서 "Earthquake"Type인 하중조건과 RS Load Case로 입력된 하중조건)
Angle : Evaluation Group에 설정된 시스템 및 하중조건의 방향
System : Evaluation Group에 설정된 지진하중저항 시스템
Member : 부재의 대표 요소번호(Member Assignment정보가 있는 경우에는 대표 요소번호로 확인)
Node : 검토위치의 절점번호
Axial : Strut 축력(Fx)
Horizontal Component : XY평면에 투영한 Shear 값 출력
