기능
정적 및 동적하중에 의해 발생된 층간변위(Story Drift)를 Spread Sheet 형식의 테이블로 확인합니다.
본기능은 " Model/Building/Control Data"에서 "Story Shear Force Ratio" 를 반드시 Check 해야하며 Default값으로 Check 되어 있습니다. Story Drift Table에서 확인가능한 층간변위의 종류는 다음과 같습니다.
1. 해당층 수직부재의 최대 층간변위(Maximum Drifts of All Vertical Elements)
2. 상하단 질량중심의 횡변위간 차(Drift on the Center of Mass)
3. 해당층 수직부재의 평균 층간변위(Average Drift of Vertical Elements)
4. 단부 층간변위(Drift of a Vertical Line on Selected Node)
5. 단부평균 층간변위(Average Drift of Vertical Lines on Selected Nodes)
6. 부재별 전단력을 고려한 가중평균 층간변위(Shear Weighted Average Drift of Vertical Elements)
Model/Building/Control Data에서 "Story Shear Force Ratio" 의 “Consider Story Module”을 Check On을 했을 경우 중복층의 전단력에 대한 정확한 결과를 얻을 수 있습니다.
Results > Result Tables > Story > Define Module에서 Module을 정의한 경우에 테이블의 첫 번째 Column에 Module이 생성됩니다.
테이블의 Remark에서는 허용값을 만족하지 못하는 경우 붉은색으로 결과를 출력하여 NG가 발생하는 경우를 쉽게 구별할 수 있습니다.
GEN 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.
호출
메인 메뉴에서 [Seismic Perfom.] 탭 > [MOE2018][MOE2019] > [Type : Linear Eval.] > [Result Tables] 그룹 > [Story Drift]
입력
Record Activation Dialog에서 층간변위비를 검토하고자 하는 하중조건을 선택합니다.
Fig. Record Activation 대화상자

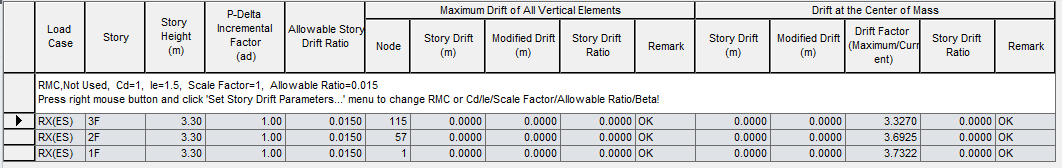

Module 기능을 적용하지 않은 경우
Drift(X) : 전체좌표계 X축 방향의 층간변위
Drift(Y) : 전체좌표계 Y축 방향의 층간변위
Drift(Combined) : X,Y 양방향 층간변위의 조합 (
)
Load Case : 단위하중조건
Story : 층
Story Height : 해당층의 층고
P-Delta Incremental Factor(ad) : P-Delta효과에 의한 증폭계수는 P-Delta해석을 적용하면 계산결과에 관계없이 1.0 으로 적용됩니다.
Note
P-Delta효과에 의한 증폭계수(ad) 산정시 사용되는 층간변위는 테이블 출력항목의 Maximum Drift of All Vertical Elements 값을 이용한다.(Story Drift Calculation Method에서 계산된 층간변위는 방법에 따라 약간의 차이를 나타내기 때문에 P-Delta 증폭계수(ad) 산정시에는 이용되지 않는다.)
Allowable Story Drift Ratio : 허용층간변위비 (사용자입력)
Note 1
KBC 2005 건축물 구조설계기준 : 0306.4.6절 참조
내진등급이 "특" 인경우 0.010 , "I" 인경우 0.015 , "II"인경우 0.020
Note 2 - 층간변위 계산방법
[Maximum Drift of All Vertical Elements]
절점별 최대 층간변위를 출력합니다.
Node : 해당층에서 최대 층간변위가 발생하는 절점 번호
Story Drift : 층간변위
Modified Drift : 수정 층간변위
= P-Delta효과에 의한 증폭계수 X 변위증폭계수 X 층간변위 X Scale(증감계수) / 중요도계수
Story Drift Ratio : 층간변위비 = 수정층간변위 / 층고
Remark : 층간변위 검토결과
Note
Story Drift Ratio : 층간변위비 = 층간변위 / 층고 (CN ONLY)
[Drift at the Center of Mass]
상하단 질량중심의 횡변위간 차를 출력합니다.
Drift Factor (Maximum / Current) : 최대층간변위 / 질량중심의 층간변위
[Average Drift of Vertical Elements]
해당층의 평균 층간변위를 출력합니다.
Drift Factor (Maximum / Current) : 최대층간변위 / 평균층간변위
나머지 항목은 Maximum Drift 참조
Note
3, 4, 5, 6 항목들은 테이블에서 마우스 우측버튼을 클릭하여 'Select Calculation Method'의 특정항목을 선택하는 경우에만 출력됩니다.
[Drift of a Vertical Line on Selected Node]
사용자가 선택한 절점과 동일 수직선상에 위치하는 절점들의 층간변위를 출력합니다.
Drift Factor (Maximum / Current) : 최대층간변위 / 사용자가 지정한 절점의 층간변위
나머지 항목은 Maximum Drift 참조
[Average Drift of Vertical Lines on Selected Nodes]
단부평균 층간변위를 출력합니다.
사용자가 선택한 건물의 기둥열에서 발생한 층간변위의 평균을 확인하는데 사용됩니다.
이때 기둥열은 일반적으로 건물의 최외단 절점(기둥열)을 선택해야 합니다.
Drift Factor (Maximum / Current) : 최대층간변위 / 단부평균 층간변위
나머지 항목은 Maximum Drift 참조
[Shear Weighted Average Drift of Vertical Element]
부재별 전단력을 고려한 가중평균 층간변위를 출력합니다.
가중평균 층간변위는 Model>Building>Control data에서 'Story Shear Force Ratio of Member' 옵션을 적용해야만 산출됩니다.
Story Drift : 가중평균 층간변위
=
(부재별 전단력X층간변위) / 부재별 전단력
Drift Factor(Maximum / Current) : 최대층간변위 / 가중평균 층간변위
나머지 항목은 Maximum Drift 참조

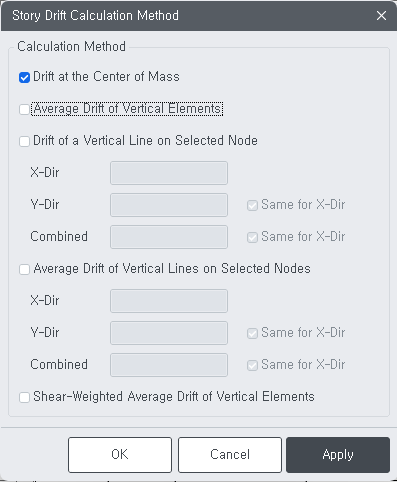

Fig. Story Drift Calculation Method 대화상자
Note 3 - Context Menu
수정 층간변위산정을위한 데이터와 P-Delta 효과에 의한 증폭계수 산정을 위한 데이터를 사용자로부터 직접 입력받기위해 사용되며 Table 작성시 꼭 필요한 값들이므로 Table호출시 Set Stability Coefficient Parameter 창이 먼저 실행됩니다.
Fig. Context Menu
[Set Story Drift Parameter 입력창 보기]

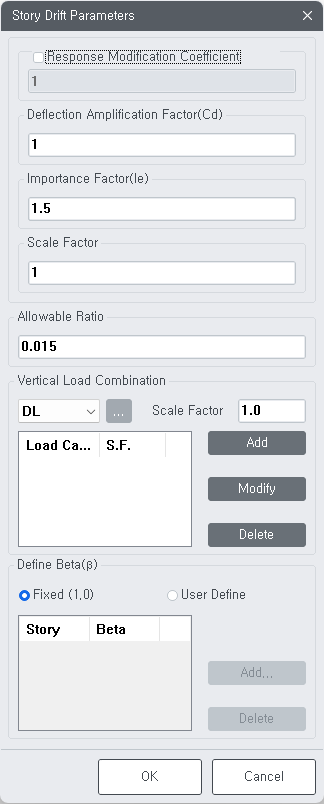

Fig. Set Story Drift Parameter 대화상자
Fig. Modify Beta 대화상자
Response Modification Coefficient : 반응수정계수
Deflection Amplification Factor : 변위증폭계수
Importance Factor : 중요도계수
Scale Factor : 보정계수(Cm, Scale-up Factor)
Vertical Load Combination : P-Delta 효과를 고려하기 위한 수직하중조건 지정
Define Beta : 해당층의 전단강도에 대한 설계 전단력비 (사용자가 층별로 직접 값을 입력할 수 있도록 합니다.)
Note
Response Modification Coefficient 를 제외한 항목들은 KBC 2005,KBC2009, KBC2016, IBC 2000인 경우에만 적용합니다
[Select Calculation Method : Note 2 참고]
Module 기능을 적용한 경우

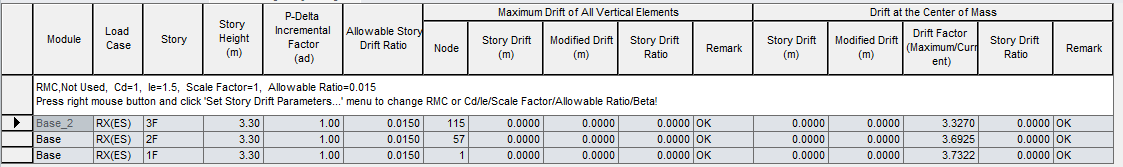

모듈기능을 이용할 경우 아래 그림과 같이 Module Column이 생성되며, 이때의 층간변위는 “Note 1. 모듈에 따른 Story Drift 계산방법”에 따라 층간변위를 구합니다.
Drift(X) : 전체좌표계 X축 방향의 층간변위
Drift(Y) : 전체좌표계 Y축 방향의 층간변위
Drift(Combined) : X,Y 양방향 층간변위의 조합 (
)
Note 1 - 모듈에 따른 Story Drift 계산방법
1. 각 모듈별 지붕층의 층간변위는 나타나지 않는다.
2. Maximum Drift of All Vertical Elements
A_Module(left)의 4F의 Drift는 A_Module(left)의 4층 수직부재들의 층간변위(4F과 5F의 변위차)중 최대, B_Module(right)의 4층의 Drift는 B_Module(right)의 4층 수직부재들의 층간변위(6F과 4F의 변위차)중 최대, C_Module(base)의 4층 층간변위는 출력하지 않는다.
3. Drift at the Center of Mass
1) Story Diaphragm이 존재하는 층 : A_Module(left)의 4층의 Drift는 A_Module(left)의 5층의 Diaphragm 중심(Mass Center)을 4층에 투영시킨 점의 변위와 5층의 Mass Center의 변위의 차로 구한다. B_Module(right)도 동일한 방법으로 구한다. 여기서, 4층으로 투영시킨 점은 4층의 Diaphragm에 속한 점으로 가정하여 변위를 구한다.
2) Story Diaphragm이 존재하지 않는 층 : 수직부재들의 평균 층간변위를 사용한다. 이때 수직부재들의 평균 층간변위를 구할 경우에서 한쪽에 벽체가 많이 분할된 경우 등을 고려하여 영역별 평균을 구한 후, 다시 영역들의 평균을 구하는 방법을 사용한다.
예) 5층이 Diaphragm이고 4층이 Diaphragm이 존재하지 않는 경우(슬래브가 Plate로 모델링된 경우)는 5층의 Diaphragm 중심점의 변위와 4층의 수직부재들의 평균 변위와의 차이로 구한다.
Module : Define Module에서 지정한 모듈 이름
Load Case : 단위하중조건
Story : 층
Story Height : 해당층의 층고
P-Delta Incremental Factor(ad) : P-Delta효과에 의한 증폭계수는 P-Delta해석을 적용하면 계산결과에 관계없이 1.0 으로 적용됩니다.
Note
P-Delta효과에 의한 증폭계수(ad) 산정시 사용되는 층간변위는 테이블 출력항목의 Maximum Drift of All Vertical Elements 값을 이용한다.(Story Drift Calculation Method에서 계산된 층간변위는 방법에 따라 약간의 차이를 나타내기 때문에 P-Delta 증폭계수(ad) 산정시에는 이용되지 않는다.)
Allowable Story Drift Ratio : 허용층간변위비 (사용자입력)
Note
KBC 2009 건축구조기준 : 0306.4.6절 참조
내진등급이 "특" 인경우 0.010 , "I" 인경우 0.015 , "II"인경우 0.020
Note 2 - 층간변위 계산방법
[Maximum Drift of All Vertical Elements]
절점별 최대 층간변위를 출력합니다.
Node : 해당층에서 최대 층간변위가 발생하는 절점 번호
Story Drift : 층간변위
Modified Drift : 수정 층간변위
= P-Delta효과에 의한 증폭계수 X 변위증폭계수 X 층간변위 X Scale(증감계수) / 중요도계수
Story Drift Ratio : 층간변위비 = 수정층간변위 / 층고
Remark : 층간변위 검토결과
Note
Story Drift Ratio : 층간변위비 = 층간변위 / 층고 (CN ONLY)
[Drift at the Center of Mass]
상하단 질량중심의 횡변위간 차를 출력합니다.
Drift Factor (Maximum / Current) : 최대층간변위 / 질량중심의 층간변위
[Average Drift of Vertical Elements]
해당층의 평균 층간변위를 출력합니다.
Drift Factor (Maximum / Current) : 최대층간변위 / 평균층간변위
나머지 항목은 Maximum Drift 참조
Note
3, 4, 5, 6 항목들은 테이블에서 마우스 우측버튼을 클릭하여 'Select Calculation Method'의 특정항목을 선택하는 경우에만 출력됩니다.
[Drift of a Vertical Line on Selected Node]
사용자가 선택한 절점과 동일 수직선상에 위치하는 절점들의 층간변위를 출력합니다.
Drift Factor (Maximum / Current) : 최대층간변위 / 사용자가 지정한 절점의 층간변위
나머지 항목은 Maximum Drift 참조
[Average Drift on Vertical Line on Selected Nodes]
단부평균 층간변위를 출력합니다.
사용자가 선택한 건물의 기둥열에서 발생한 층간변위의 평균을 확인하는데 사용됩니다.
이때 기둥열은 일반적으로 건물의 최외단 절점(기둥열)을 선택해야 합니다.
Drift Factor (Maximum / Current) : 최대층간변위 / 단부평균 층간변위
나머지 항목은 Maximum Drift 참조
[Shear Weighted Average Drift of Vertical Elements]
부재별 전단력을 고려한 가중평균 층간변위를 출력합니다.
가중평균 층간변위는 Model>Building>Control data에서 'Story Shear Force Ratio of Member' 옵션을 적용해야만 산출됩니다.
Story Drift : 가중평균 층간변위
= (부재별 전단력X층간변위) / 부재별 전단력
Drift Factor(Maximum / Current) : 최대층간변위 / 가중평균 층간변위
나머지 항목은 Maximum Drift 참조
Fig. Story Drift Calculation Method 대화상자
Note 3 - Context Menu
수정 층간변위산정을위한 데이터와 P-Delta 효과에 의한 증폭계수 산정을 위한 데이터를 사용자로부터 직접 입력받기위해 사용되며 Table 작성시 꼭 필요한 값들이므로 Table호출시 Set Stability Coefficient Parameter 창이 먼저 실행됩니다.
Fig. Context Menu
[Set Story Drift Parameter 입력창 보기]

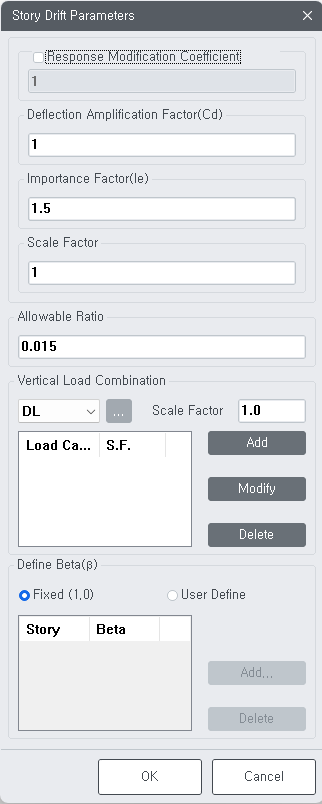

Fig. Set Story Drift Parameter 대화상자
Fig. Modify Beta 대화상자
Response Modification Coefficient : 반응수정계수
Deflection Amplification Factor : 변위증폭계수
Importance Factor : 중요도계수
Vertical Load Combination : P-Delta 효과를 고려하기 위한 수직하중조건 지정
Define Beta : 해당층의 전단강도에 대한 설계 전단력비 (사용자가 층별로 직접 값을 입력할 수 있도록 합니다.)
Note
Response Modification Coefficient 를 제외한 항목들은 KBC 2005, IBC 2000인 경우에만 적용합니다.
[Select Calculation Method : Note 2 참고]
