기능
부재별 및 재료에 따른 섬유요소(Fiber Element) 축 변형률(Axial Strain)의 성능평가를 그래픽으로 확인합니다.
그래픽으로 건물전체의 성능수준을 체크한 후, 부재별로 확인할 수 있습니다.
호출
메인 메뉴에서 [Seismic Perfom.] 탭 > [AIK-G-001-2021] > [Type : Time-history Anal.] > [Result] 그룹 > [Performance] > [Axial Strain Performance]
입력

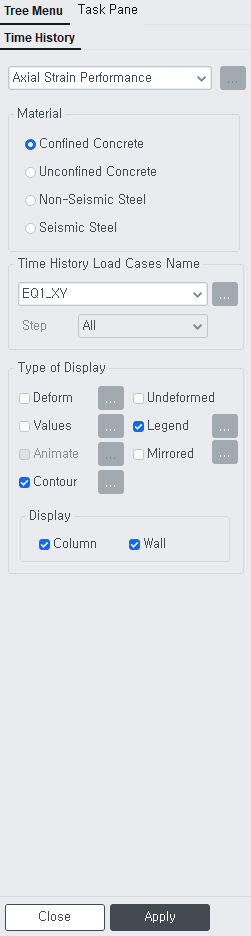

Fig. Time-history_Axial Strain Performance 대화상자
Material
확인하고자 하는 콘크리트(횡구속/비횡구속)과 철근(비내진/내진)타입을 선택합니다.
Confined/Unconfined Concrete : 횡구속부/비횡구속부 콘크리트
Non-Seismic/Seismic Steel : 비내진/내진 철근
Note

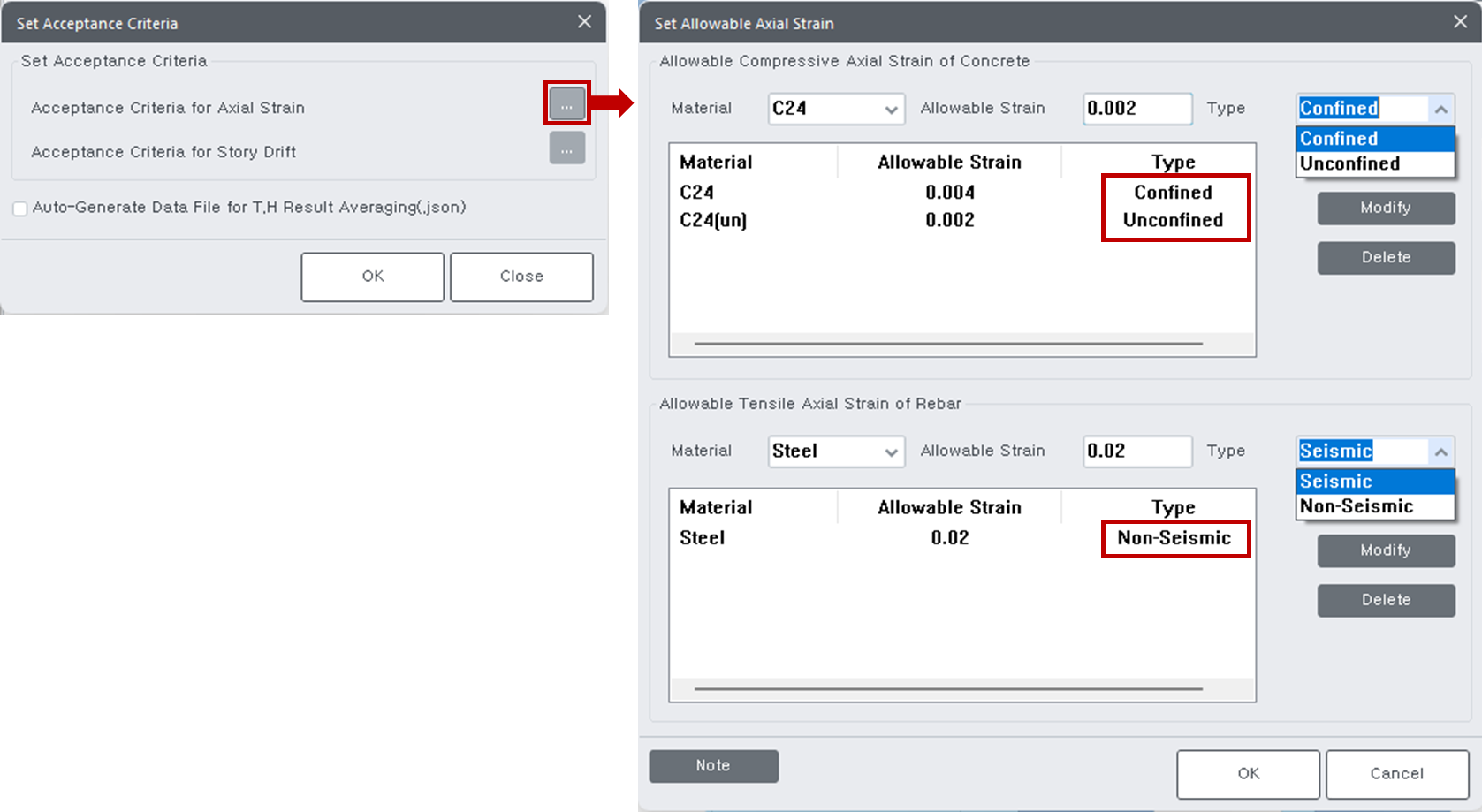

타입의 경우, Set Acceptance Criteria 에서 할당한 타입별로 구분됩니다.
Time History Load Case Name
Time History Load Case 기능에서 입력된 시간이력해석 조건을 선택합니다.
Step : 해석결과를 출력할 단계(Step)을 지정합니다.
Type of Display
출력 옵션을 지정합니다.
Deform, Undeformed : 모델의 변형도 및 변형전의 형상을 추가로 나타냅니다.
Values : 위치별 또는 부재별 성능수준(IO, LS, CP, Collapse)을 텍스트로 출력합니다.
Legend : 성능수준별 비율을 범례로 확인합니다.
Animate : 성능수준을 동적으로 확인합니다. 모델에서 부재별로 성능수준의 발생순서 등을 동적으로 비교 / 확인할 수 있습니다.
Mirrored : 1/2 또는 1/4 모델로 해석한 결과를 면대칭 확장하여 전체모델에 대한 해석결과로 출력합니다.
Display
Column : 기둥 부재에 대한 성능수준을 출력합니다.
Wall : 벽체 부재에 대한 성능수준을 출력합니다.
Result Data(Criteria) : 부재별 압축변형률과 허용 압축변형률의 형태로 확인할 수 있습니다.
Ratio : 부재별 압축변형률 대 허용 변형률의 비율 형태로 확인할 수 있습니다.
