기능
부재별 및 부재력 성분별 소성 회전각(Plastic Rotation Angle)의 성능수준을 그래픽으로 확인합니다.
그래픽으로 건물전체의 성능수준을 체크한 후, 성분별 또는 부재별로 확인할 수 있습니다.
호출
메인 메뉴에서 [Seismic Perfom.] 탭 > [AIK-G-001-2021] > [Type : Time-history Anal.] > [Result] 그룹 > [Performance] > [Plastic Rotation Angle Performance]
입력

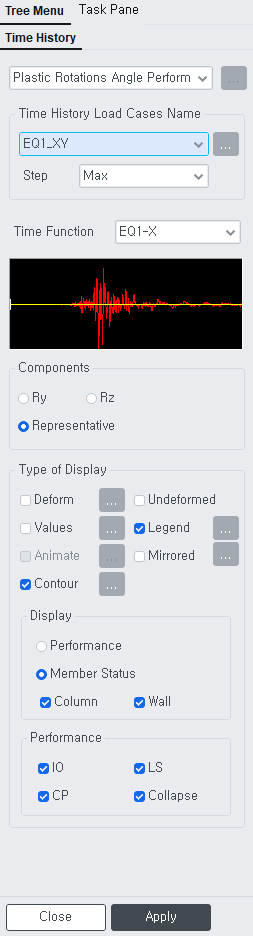

Fig. Time-history_Plastic Rotations Angle Performance 대화상자
Time History Load Case Name
Time History Load Case 기능에서 입력된 시간이력해석 조건을 선택합니다.
Step : 해석결과를 출력할 단계(Step)을 지정합니다.
Time Function
Time History Load Case에 할당된 방향별 지진파를 선택하여 Step을 선택할 수 있습니다.
Components
원하는 출력성분을 선택합니다.
Ry, Rz : 요소 축에 대한 회전성분
Representative : 2개 성분중에서 가장 불리한 성분의 결과를 대표로 출력
Type of Display
출력 옵션을 지정합니다.
Deform, Undeformed : 모델의 변형도 및 변형전의 형상을 추가로 나타냅니다.
Values : 위치별 또는 부재별 성능수준(IO, LS, CP, Collapse)을 텍스트로 출력합니다.
Legend : 성능수준별 비율을 범례로 확인합니다.
Animate : 성능수준을 동적으로 확인합니다. 모델에서 부재별로 성능수준의 발생순서 등을 동적으로 비교 / 확인할 수 있습니다.
Mirrored : 1/2 또는 1/4 모델로 해석한 결과를 면대칭 확장하여 전체모델에 대한 해석결과로 출력합니다.
Display
Performance : 위치별로 성능수준을 출력합니다.
Member Status : 부재의 각 단부 힌지 성능수준중 불리한 성능수준을 출력합니다.
Performance
IO, LS, CP, Collapse : 확인하고자 하는 성능수준을 선택적으로 확인할 수 있습니다.
