개요
• midas CIM과 한길아이티의 AAbutPier 제품과의 호환 환경을 제공합니다.
• AAbutPier에서 Export한 AtoC 파일을 읽어 LOD300수준의 BIM 모델을 Import합니다.
실행
[Base Mode]
• Ribbon Menu > [Lab] Tab > AAbutpier
설명

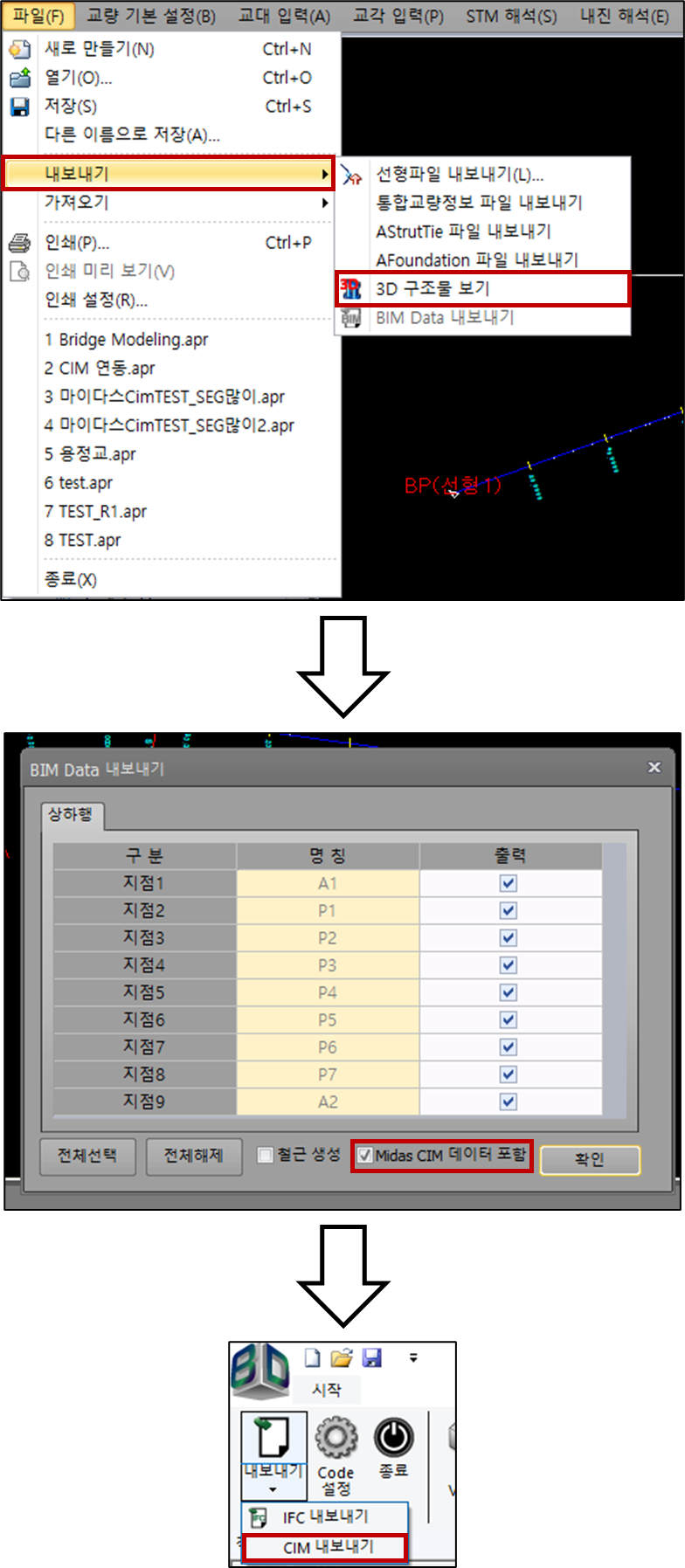

AtoC 파일 Export (AAbutpier)
AtoC 파일 Import (CIM)

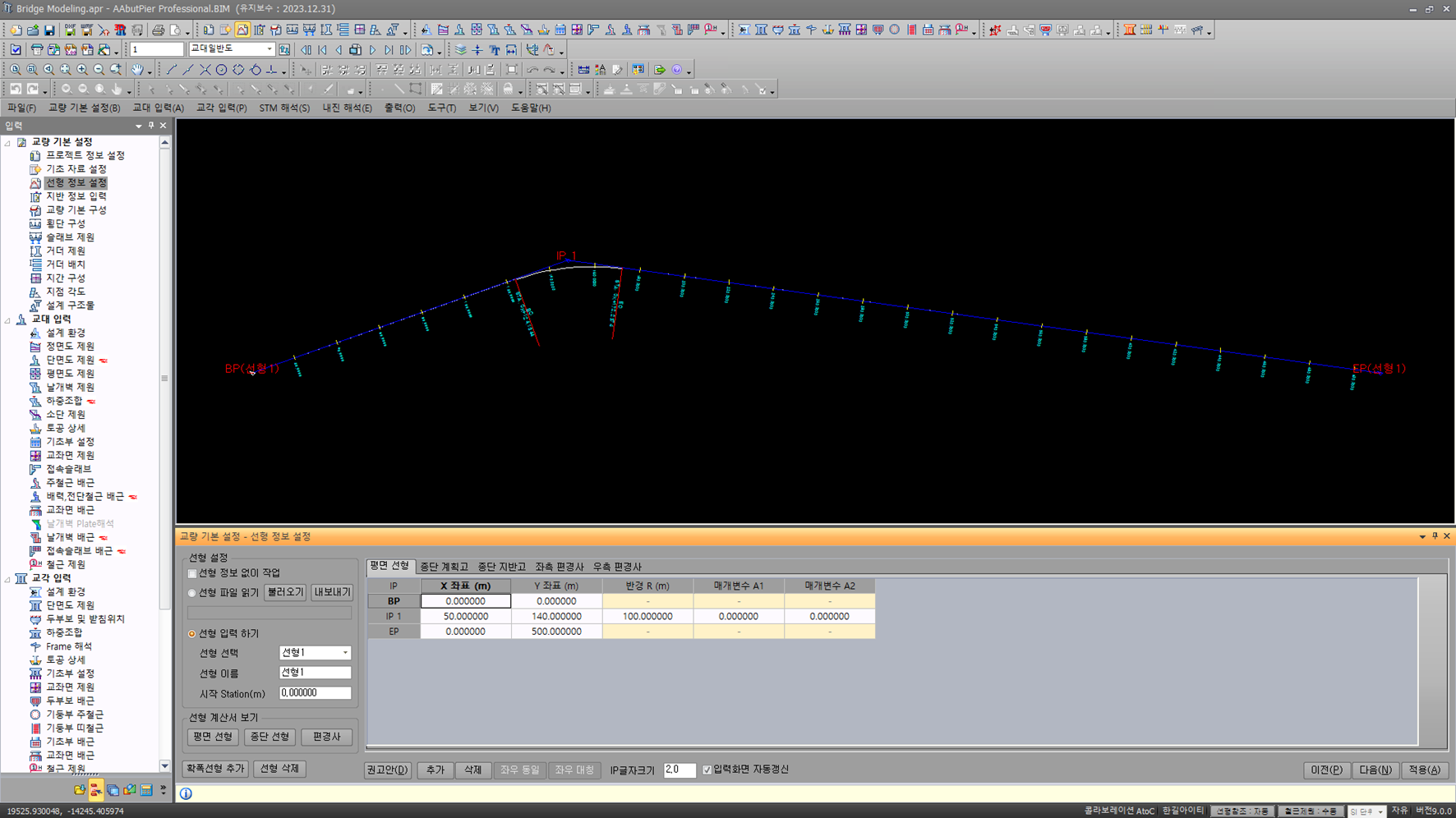

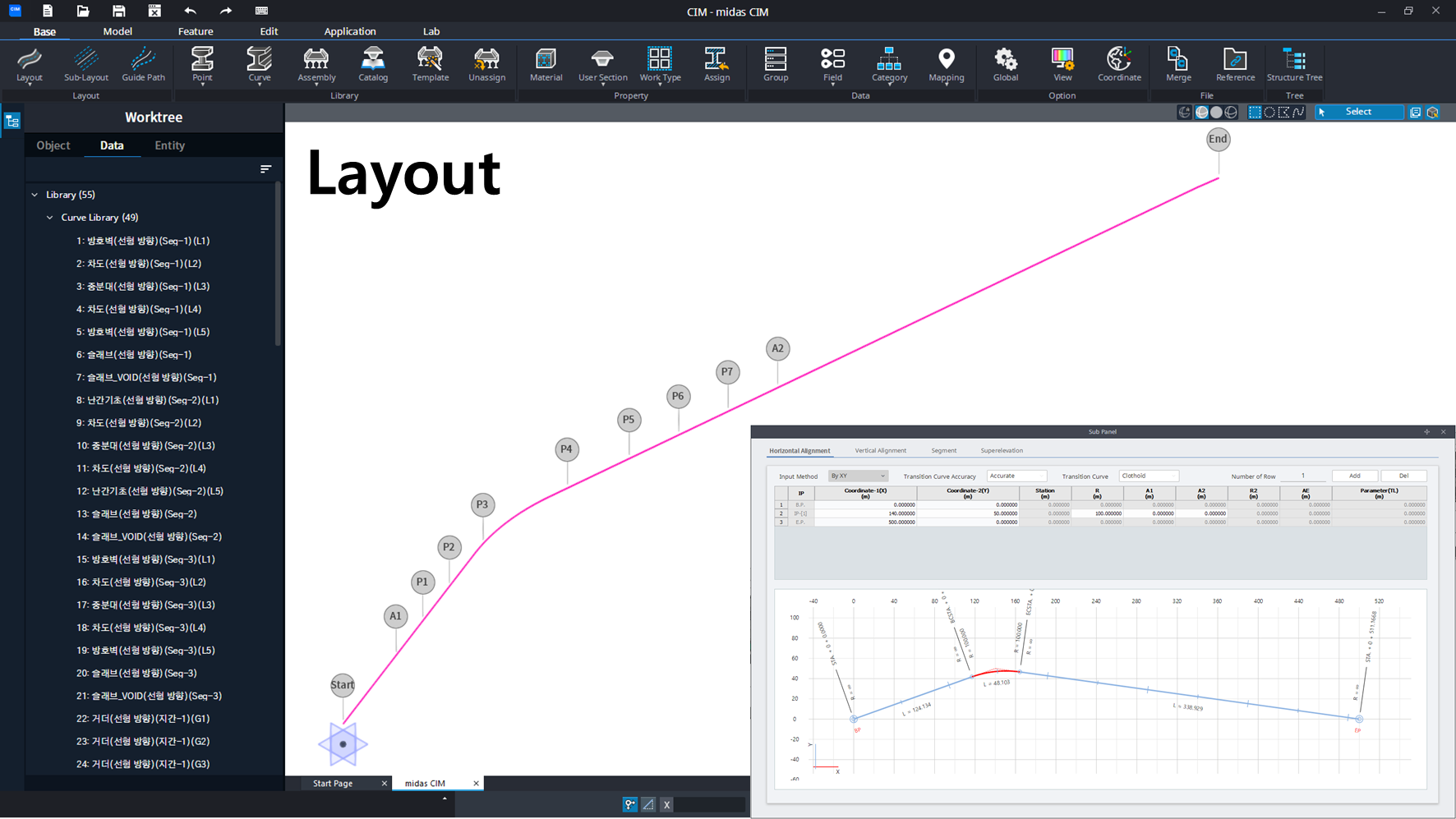

| 선형 | |
|---|---|
|
• 평면선형 / 종단선성 / 편경사 / 지간 정보를 반영 합니다. ※ 슬래브에 대해서는 편경사가 적용되지 않습니다. |
|

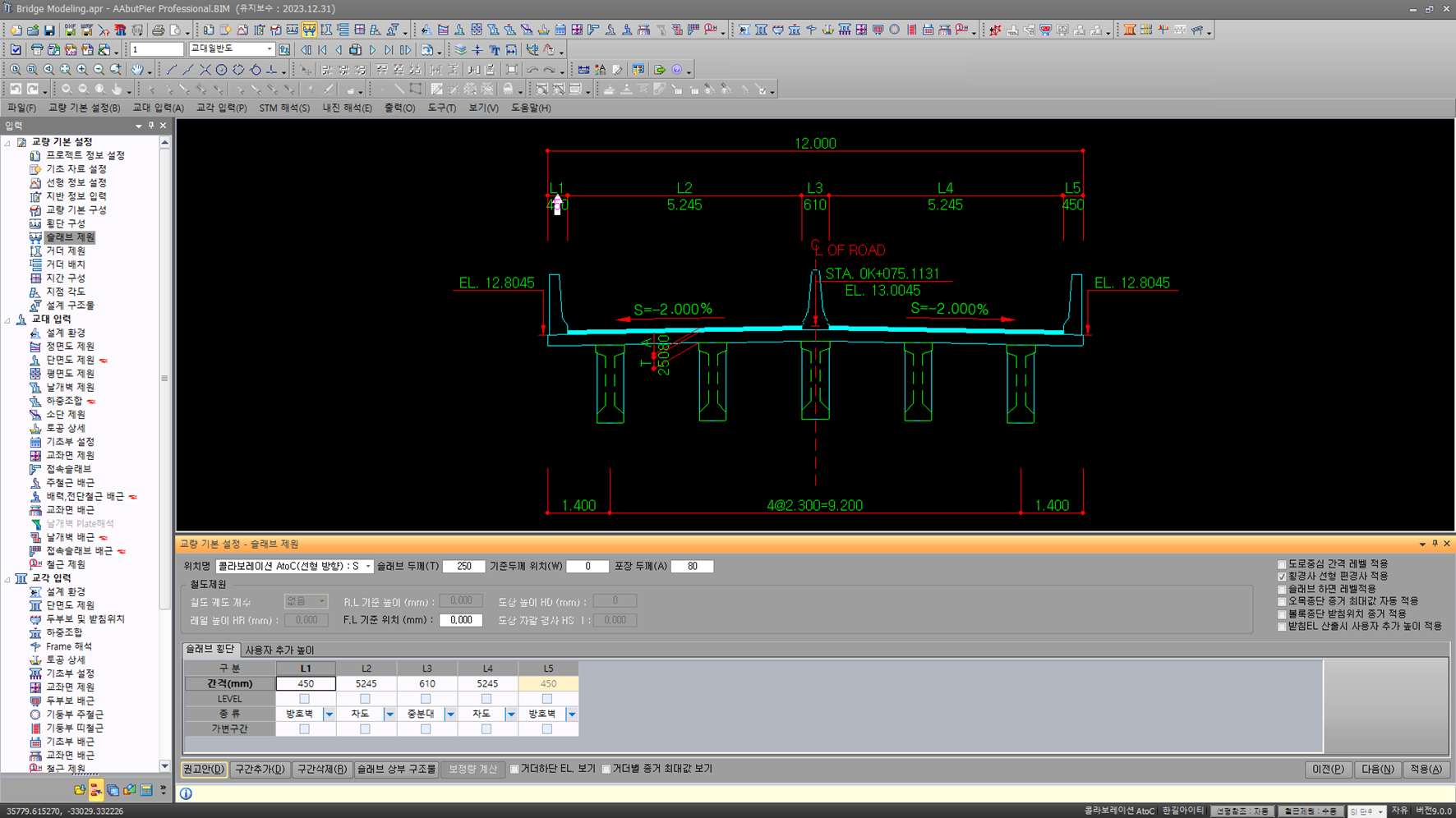

| 상부구조물 | |
|---|---|
|

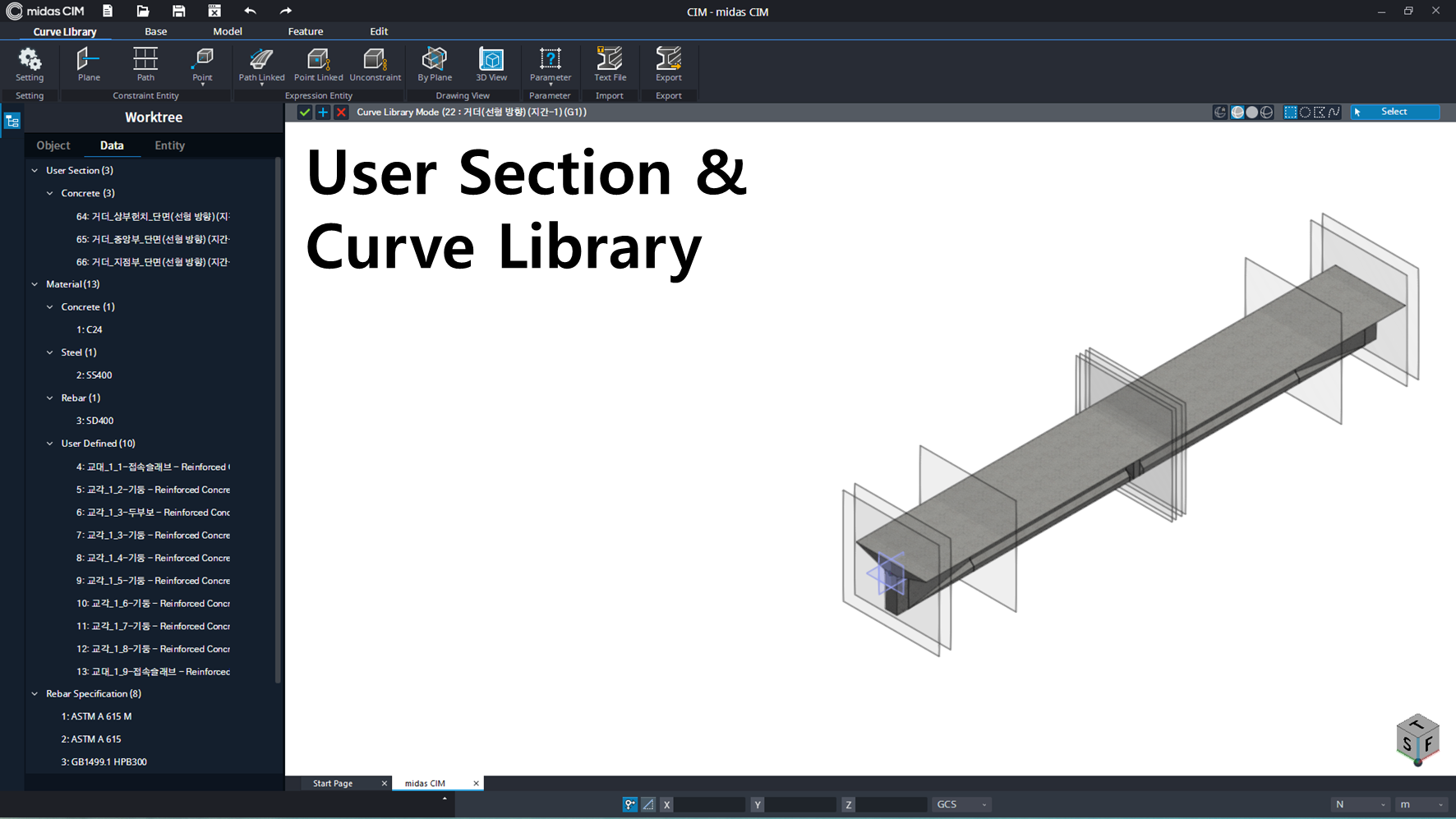

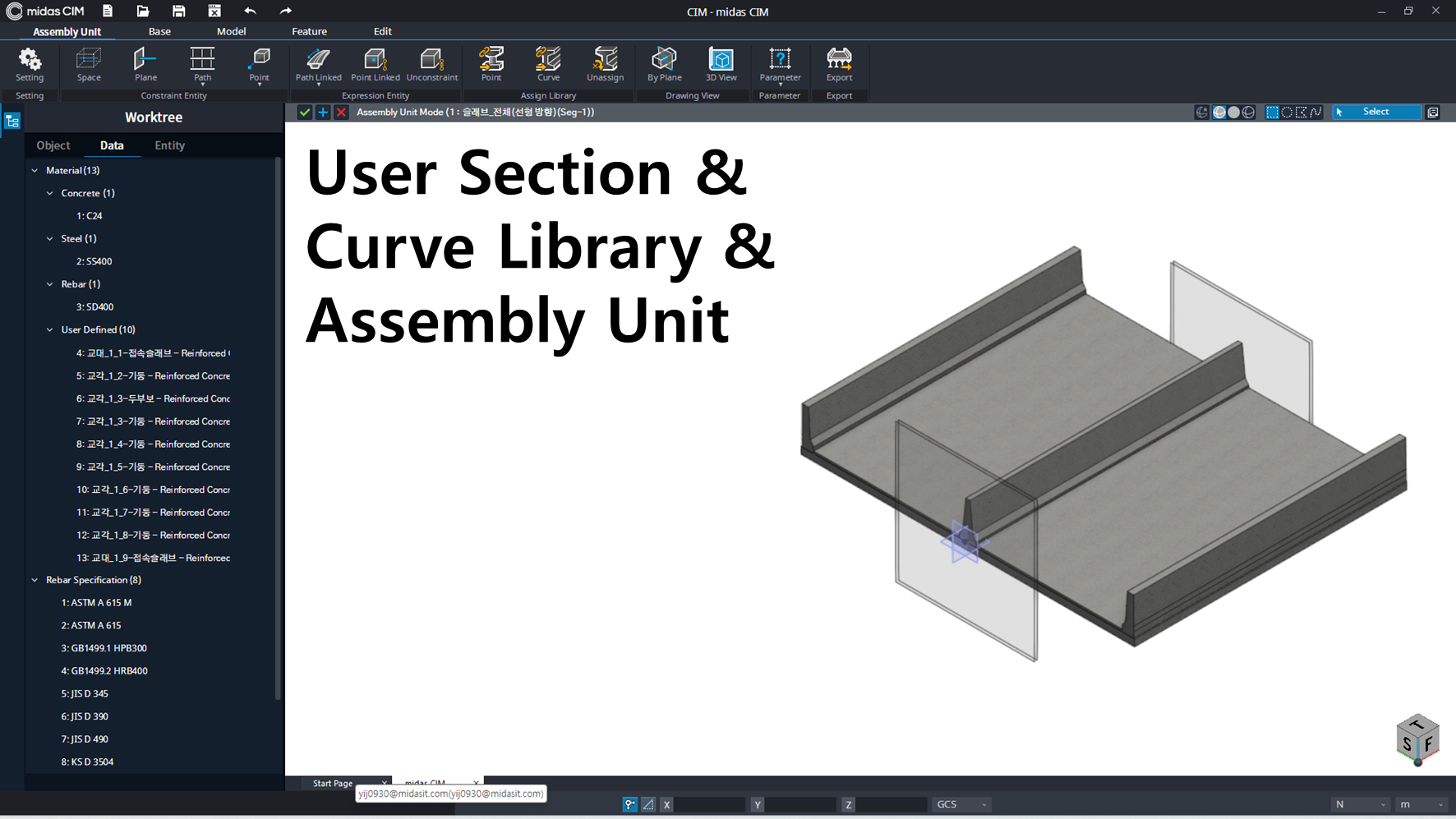

• 각 구조물(방호벽, 중분대, 포장 등)의 단면을 User Section으로 변환하여 Curve Library를 만듭니다. • Curve Library를 조합하여 Assembly Unit을 만듭니다. |
|

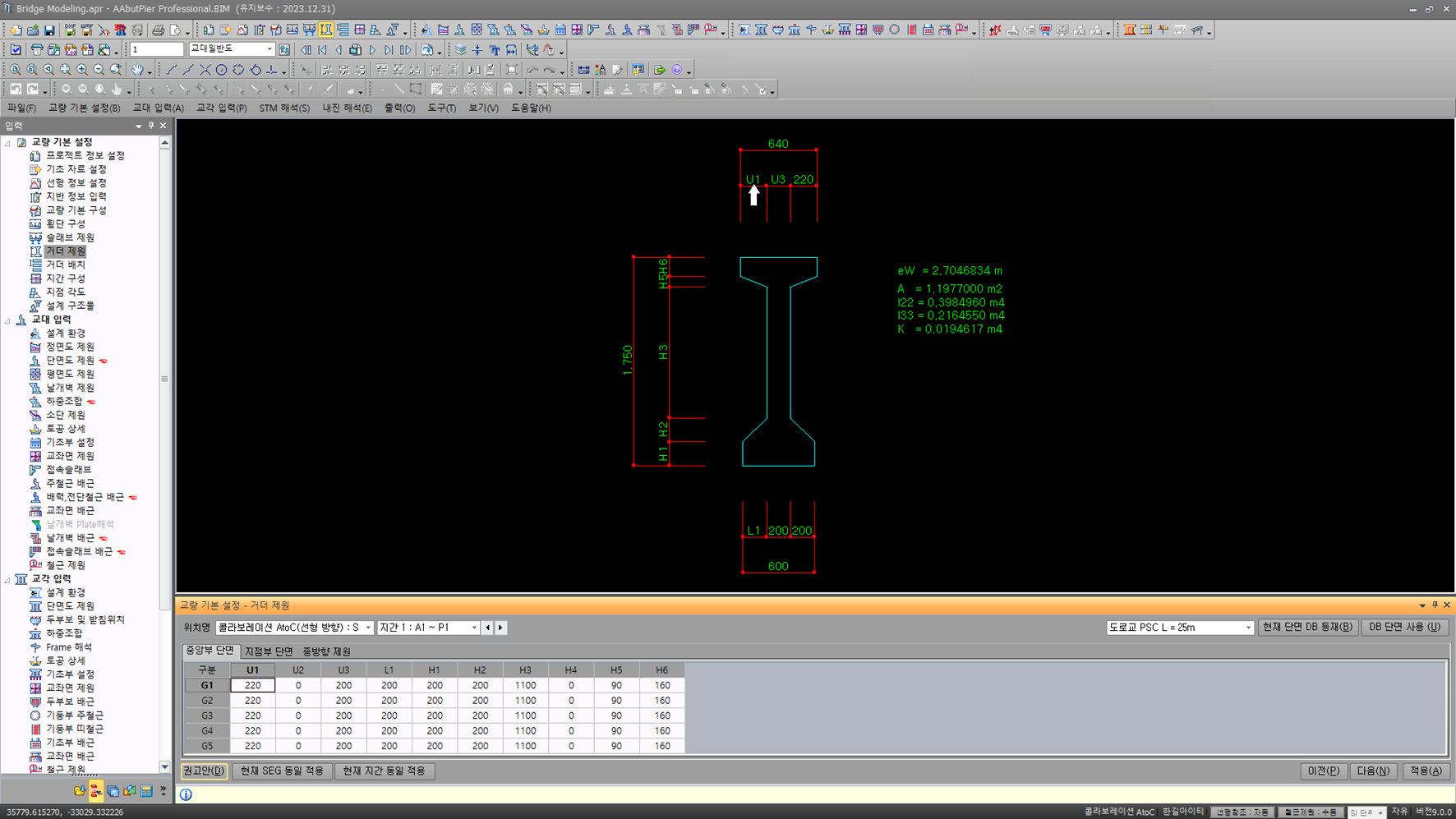

| 거더 제원 | |
|---|---|
|

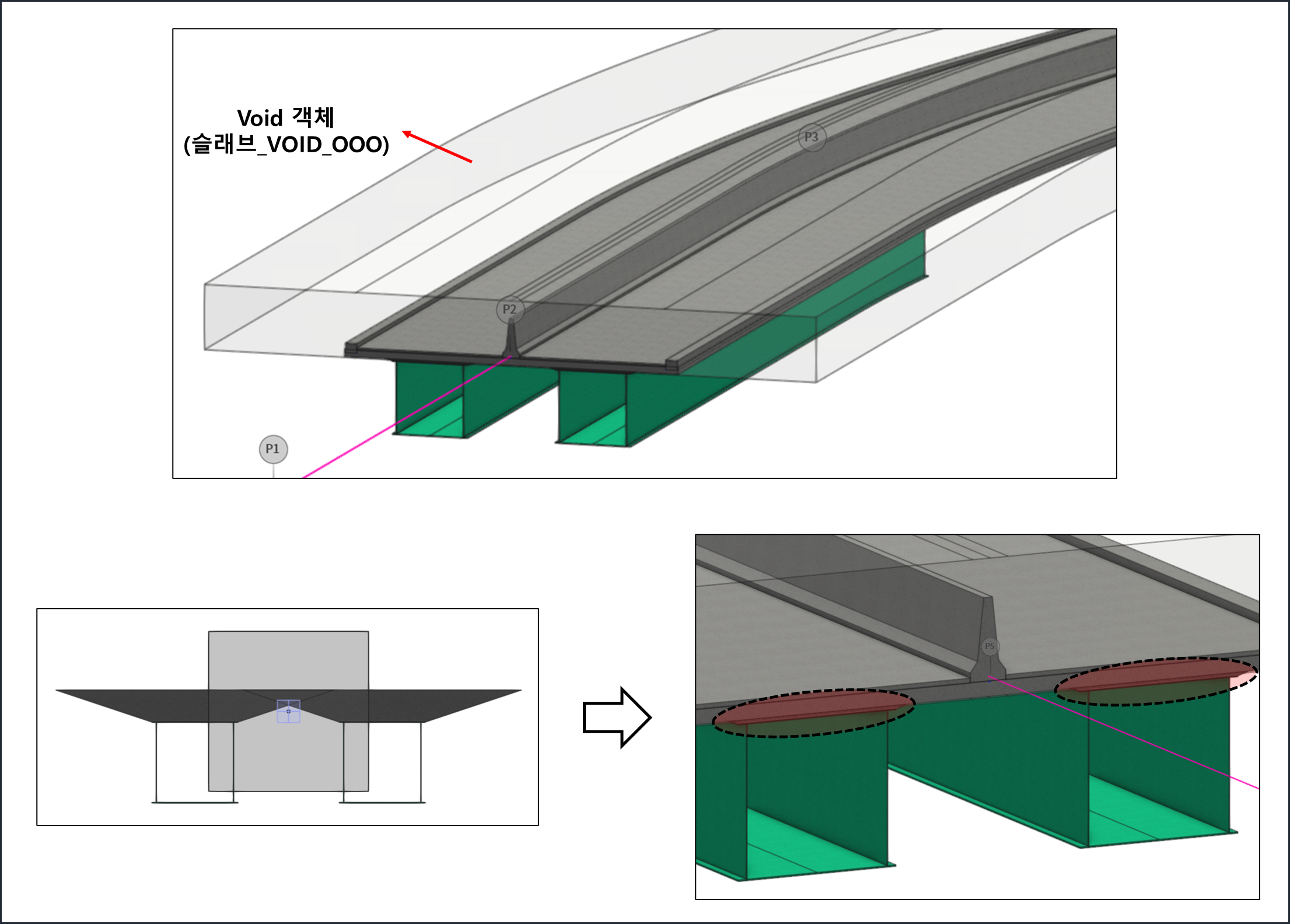

• 거더의 단면을 User Section으로 변환하여 Curve Library를 생성합니다. • 상부헌치에 Cutting기능이 적용되어 Void 객체에 의해 자동 공제 됩니다. |
|

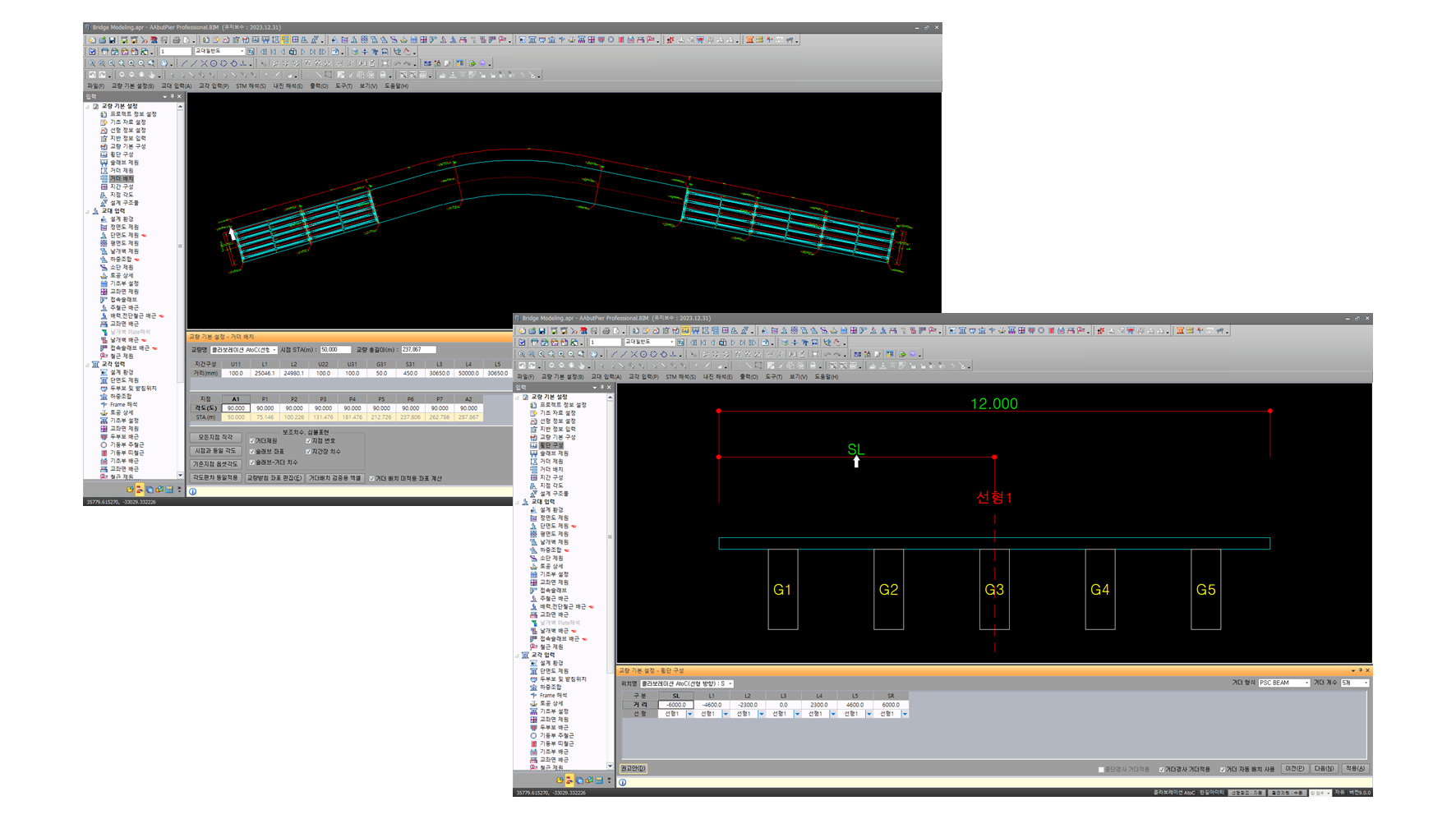

| 거더 배치 | |
|---|---|
|

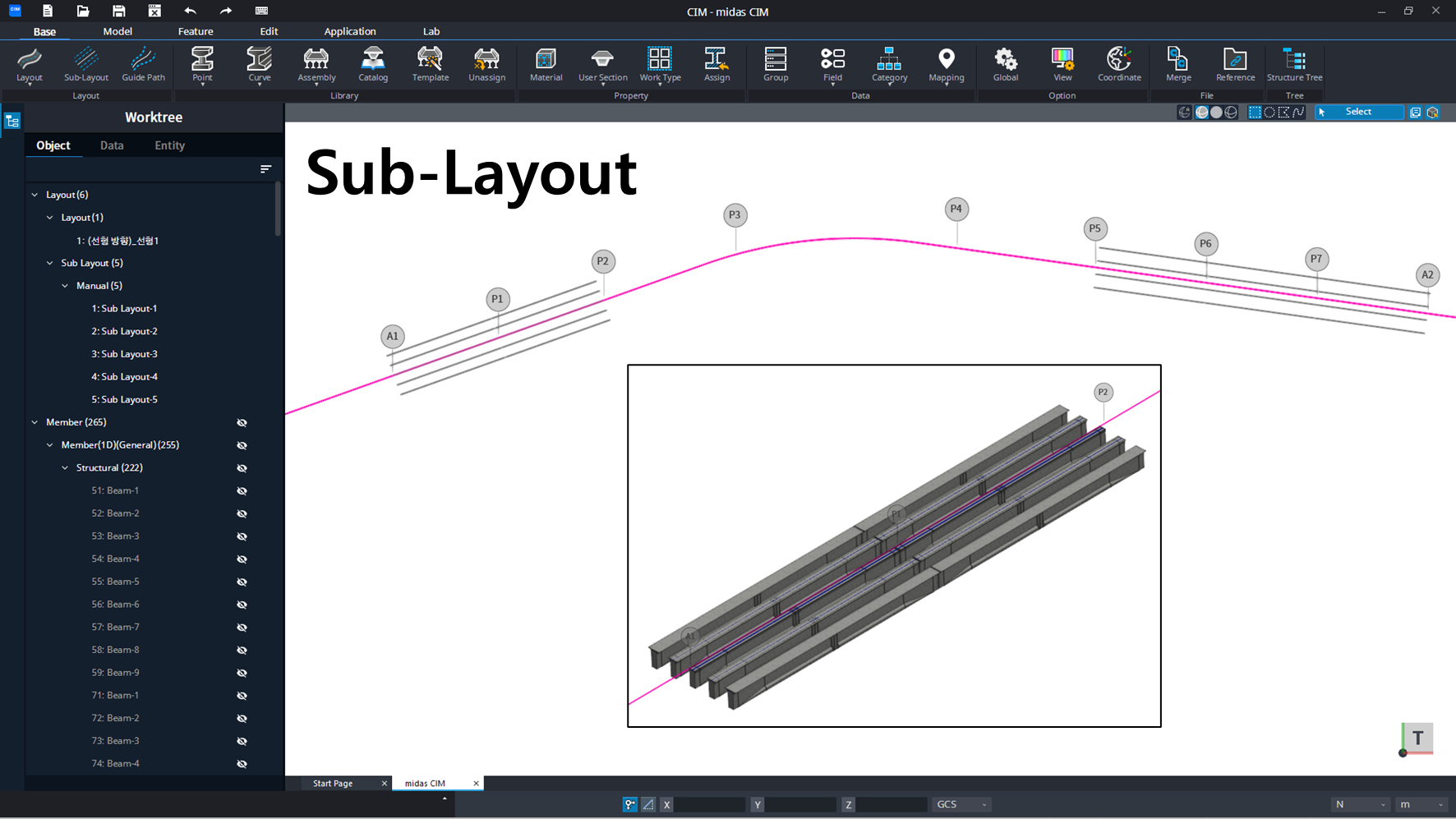

• 거더 배치선 좌표에 따라 Sub-Layout 만들고 거더 Curve Library를 할당합니다. • 선형 기반 거더 타입(Steel Box, PSC Box)의 경우 선형에 할당 됩니다. |
|

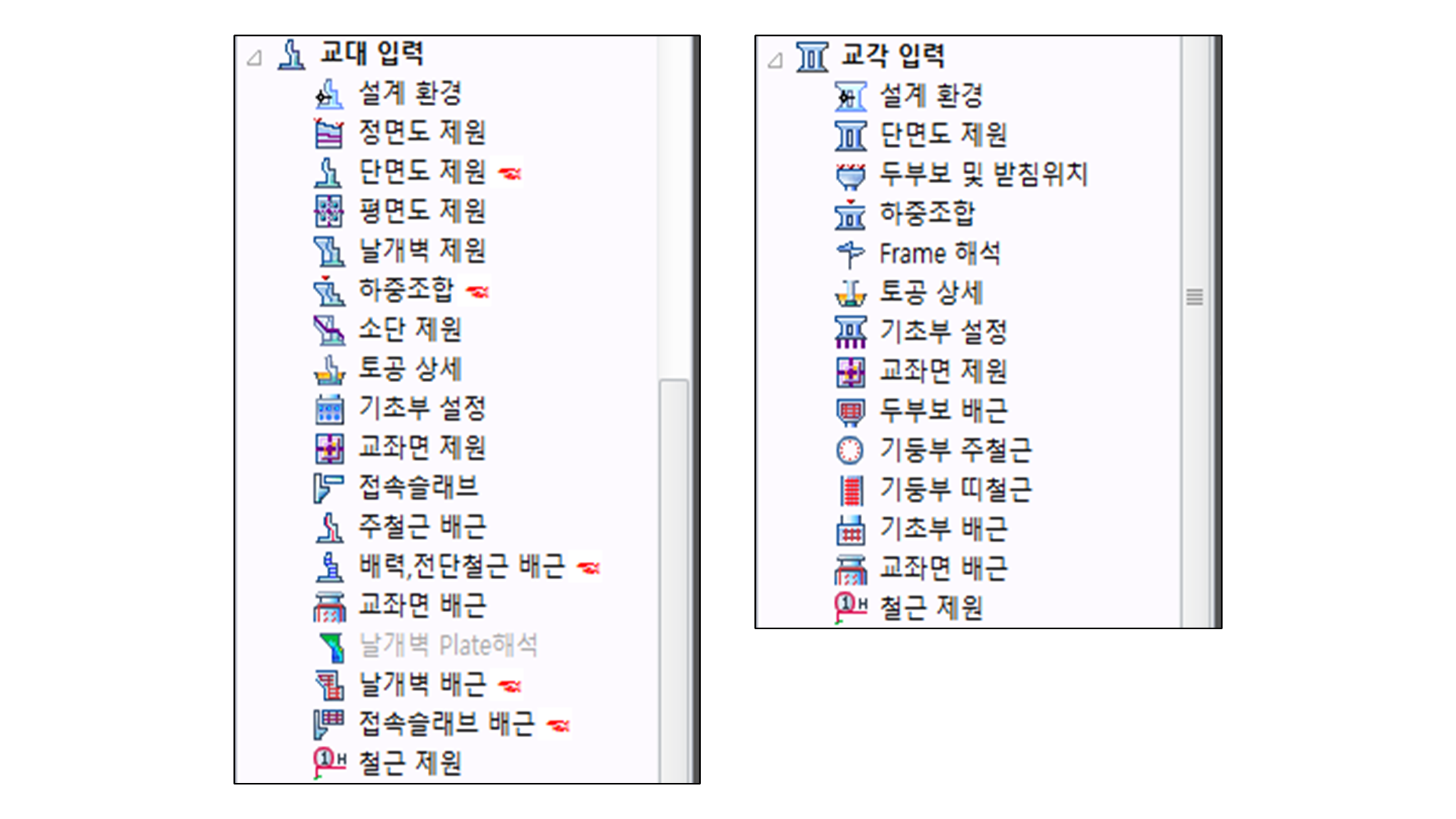

| 하부 구조물(교각, 교대) | |
|---|---|
|

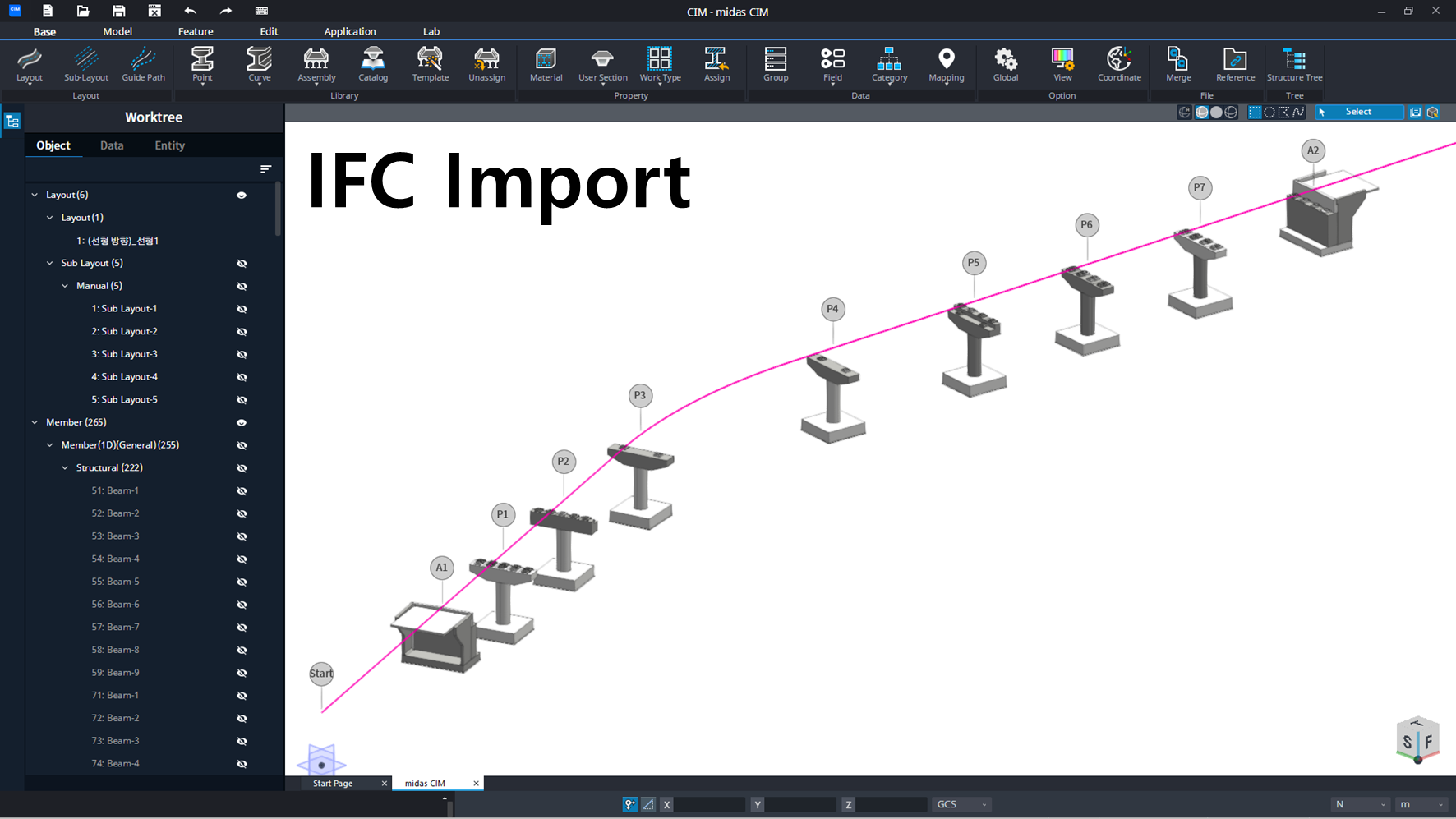

• 하부 구조물은 IFC 포맷으로 Import 됩니다. |
|
제한사항
• [편경사]
슬래브 / 차도 / 슬래브_VOID의 편경사는 적용되지 않습니다.
User Section Mode에서 Vertex Group 추가 설정이 필요합니다.
슬래브 / 차도를 제외한 상부 구조물의 할당 위치는 편경사 적용이 됩니다.
• [확폭 선형]
확폭을 위한 좌/우측 선형은 지원하지 않습니다.
확폭 구간의 Start 기준으로 모델링이 생성 됩니다.
• [거더 배치선]
직선형태의 거더 형식의 경우 (PSC Beam, IPC, PF Beam, IT)
지점형식을 거더연속으로 설정한 경우 거더 배치선이 제대로 연산되지 않습니다.)
