기능
- 구조정보에서는 건물의 층별 재료강도를 설정합니다.
호출

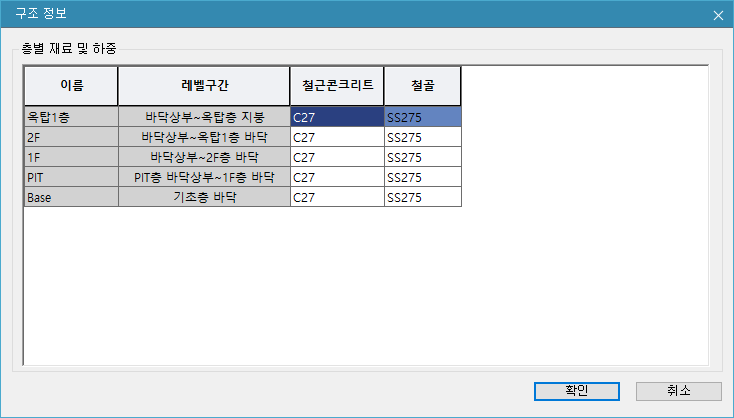

메인 메뉴에서 [정보] 탭 > [프로젝트 정보] 패널 > [구조정보]
단축명령어 AI
입력
층별재료
테이블 사용법을 참조하여 다음 데이터를 입력하거나 수정합니다.
이름 : [층별정보] 입력창에서 입력한 층 정보가 연결되어 자동으로 나타냅니다.
레벨구간 : 구조재료가 입력되는 층을 나타냅니다. 해당 층의 수직부재와 해당 층 위 바닥까지 적용됩니다.
레벨구간 표기
| 층 이름 | 레벨구간 |
| 옥탑지붕층 옥탑층 - 옥탑지붕층이 있는 경우 - 옥탑지붕층이 없는 경우 00층 - 옥탑층 있는 경우 - 옥탑층 없는 경우 1F B1F 내림기초 PIT Base |
바닥 상부 ~ 옥탑지붕층 지붕 바닥 상부 ~ 옥탑지붕층 바닥 바닥 상부 ~ 옥탑층 지붕 바닥 상부 ~ 옥탑층 바닥 바닥 상부 ~ 00층 지붕(또는 상부층 바닥) 바닥 상부 ~ 1층 지붕(또는 2층 바닥) 바닥 상부 ~ 1층 바닥 바닥 상부 ~ 1층 바닥 바닥 상부 ~ 상부층 바닥 기초층 바닥 |
철근콘크리트 : 철근콘크리트 구조재료 확인 (기본값 : C27)
변경하려면 해당 셀에서 마우스를 클릭하고 원하는 재료로 변경이 가능합니다.
변경하고자 하는 구조재료가 리스트에 없다면 <>[모델링] > [특성] > [재료등록] > [구조재료]에서 원하는 구조재료를 추가해야 변경이 가능합니다. </>
철골 : 철골 구조재료 확인 (기본값 : SS275)
변경하려면 해당 셀에서 마우스를 클릭하고 원하는 재료로 변경이 가능합니다.
변경하고자 하는 구조재료가 리스트에 없다면 [모델링] > [특성] > [재료등록] > [구조재료]에서 원하는 구조재료를 추가해야 변경이 가능합니다.
버튼을 클릭하는 경우 입력한 정보가 저장되고 대화상자가 종료됩니다.
버튼을 클릭하거나 키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.
