기능
- 입력된 절점번호, 부재번호, 재질 및 단면종류를 포함한 각종 속성데이터의 입력상태를 확인할 수 있습니다.
호출
메인 메뉴에서 [뷰] 탭 > [디스플레이] 패널 > [보기/감추기]
단축명령어 DP, [Ctrl]+E
입력
절점
절점, 절점 번호, 층 이름 등 정보를 선택 활성화할 수 있습니다.
절점 : 절점의 위치표시
절점번호 : 절점번호 표시
층이름 : 층 이름 표시

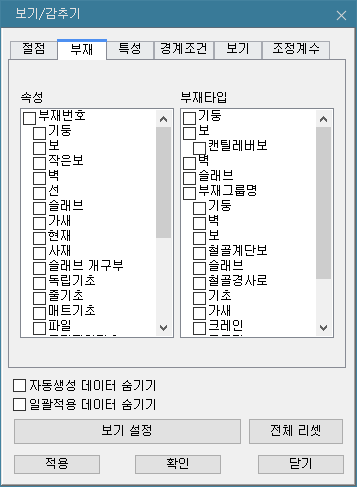

부재
속성과 부재타입을 이용하여 부재를 선택하여 정보를 활성화할 수 있습니다.
부재 번호 : 부재번호 표시
부재 로컬 축 : 요소좌표축 표시
부재 로컬 방향 : 요소의 절점연결방향 표시 (i > j절점, N1 > N2 > N3 > N4)
벽 개구부 : 벽 개구부 표시
슬래브 개구부 : 슬래브 개구부 표시
슬래브 타입 : 슬래브 종류 표시
슬래브 / 계단 보조타입 : 슬래브/ 계단의 표시
기초 타입 : 기초의 종류 표시
파일 수량 : 파일의 수량 표시
파일 간격 : 파일의 간격 표시
도면표기층 : 도면표기층 표시
부재타입 : 요소종류 명칭 표시

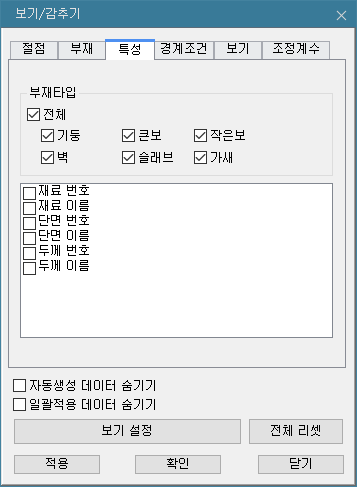

특성
부재타입을 선택한 후 재료의 ID 번호나 이름, 단면 및 두께의 ID 번호나 이름 등을 선택 활성화할 수 있습니다.
재료 번호 : 재료 ID 번호 표시
재료 이름 : 재료 명칭 표시
단면 번호 : 단면 ID 번호 표시
단면 이름 : 단면 명칭 표시
두께 번호 : 두께 ID 번호 표시
두께 이름 : 두께 명칭 표시

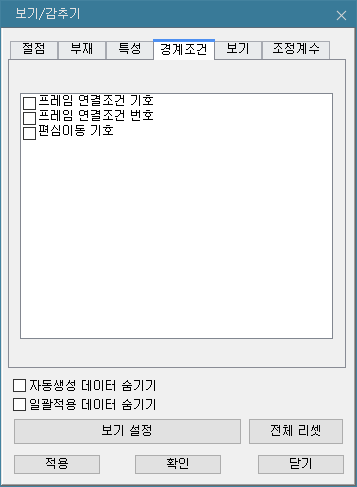

경계조건
프레임 연결조건 등을 선택 활성화할 수 있습니다.
프레임 연결조건 기호 : 프레임 연결조건 기호로 표시
프레임 연결조건 번호 : 프레임 연결조건 숫자로 표시
편심이동 기호 : 편심이동 기호로 표시

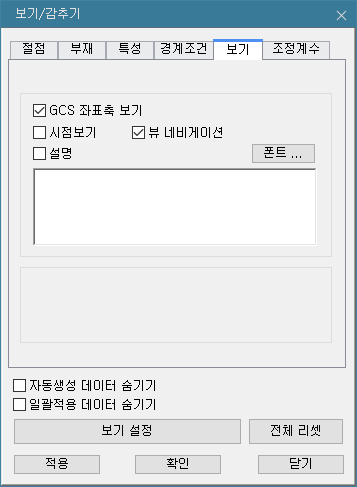

보기
UCS 좌표축이나 뷰 네비게이션을 선택 활성화할 수 있고 작업창에 텍스트를 입력할 수 있습니다.
GCS 좌표축 보기 : GCS 또는 UCS 원점에 좌표축 표시
시점보기 : 화면의 우측하단에 GCS 좌표축 표시
뷰 네비게이션 : 화면의 우측 상단에 뷰 네비게이션 표시

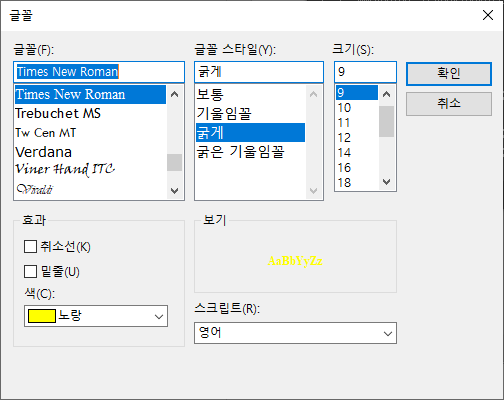

설명 : 현재 모델 윈도우의 임의 위치에 설명문을 추가하며, 하부의 입력창의 크기에 제한없이 입력 가능합니다. : 설명문의 Font, 스타일, 크기, 종류 등을 지정합니다.

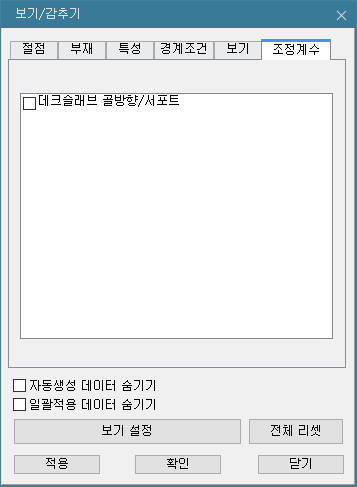

조정계수
데크슬래브의 골방향과 서포트 설치 유무 표시를 활성화할 수 있습니다.
데크슬래브 골방향/서포트 : 데크슬래브의 골방향을 화살표로 표시 (괄호 안에는 X축 기준으로 골방향 각도 표시)
시공시 데크 처짐 제어를 위한 서포트 가설재 설치 유무 표시
