기능
- 그래픽, 문자 또는 기호에 대한 표현형식을 편집합니다.
설정된 값들은 Windows Registry에 저장되므로, 프로그램 종료 후 재실행하여도 설정된 값이 그대로 유지됩니다.
호출
메인 메뉴에서 [뷰] 탭 > [디스플레이] 패널 > [보기설정]
단축명령 DPO
입력

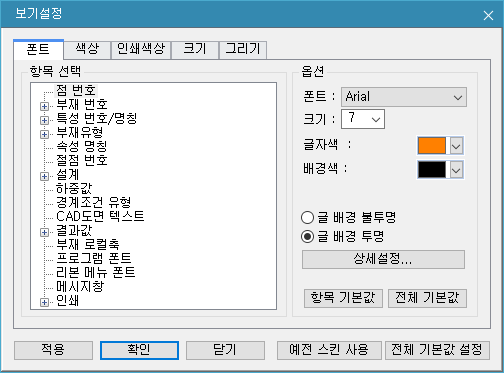

폰트
대화상자 좌측의 계층구조메뉴에서 표현형식을 수정 또는 변경할 항목을 선택한 다음, 우측의 사양지정판에서 Font의 종류, 크기, 색상 등을 지정합니다.
항목선택
점 번호 : 점 번호
부재 번호 : 부재요소 번호
특성 번호/명칭 : 재질/단면/두께의 번호 및 이름
부재유형 : 부재요소종류 번호 및 이름
속성 명칭 : 속성명칭
절점 번호 : 절점번호
설계 : 설계변수 표식
하중값 : 각종 하중데이터의 수치
경계조건 유형 : 탄성연결요소/비선형 연결요소의 요소좌표계
CAD도면 텍스트 : CAD도면 텍스트
결과값 : 결과값
부재 로컬축 : 부재요소 좌표축
메세지창 : Message Window에 출력되는 각종 Message
인쇄 : 출력시 적용되는 Font
폰트 : 글자체 변경
크기 : 글자크기 변경
글자색 : 글자의 색상
배경색 : 글배경 불투명을 선택한 경우 글자배경의 색상
글 배경 불투명 : 글배경 불투명을 선택한 경우 글자배경의 색상
글 배경 투명 : 글자의 배경을 투명하게 하여 표식이 바탕그림과 어울리게 함
옵션
: 글꼴, 글꼴유형, 크기, 효과, 색상, 언어 등을 변경
: 선택된 항목에 대하여 eGen에서 제공하는 기본값 적용
: 해당탭의 모든 선택사항에 대하여 eGen에서 제공하는 기본값 적용

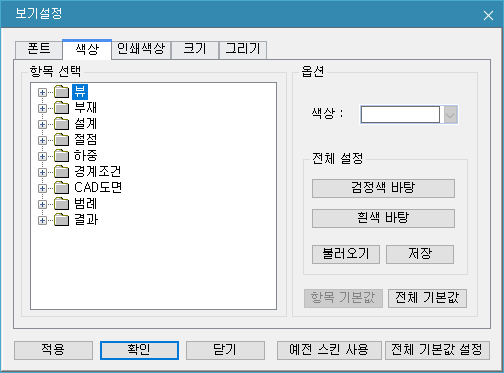

색상
대화상자 좌측의 계층구조 메뉴에서 모델 윈도우의 화면 표현 색상을 수정 또는 변경할 항목을 선택한 다음, 우측의 사양 지정판에서 나타낼 색상을 지정합니다.
뷰 : 배경 : 작업화면의 배경 색상
커서 : 마우스커서의 색상
UCS 기호 : UCS 기호의 색상
부재 : 요소의 색상은 전체요소에 대해 동일하게 또는 요소종류, 재질별로 구분하여 표현할 수 있으며,
이와 같은 구분 선택과정은 Draw탭의 Option Value에서 이루어집니다.
설계 : 슬래브의 주철근과 보조철근 방향과 데크 슬래브 골방향 표시 색상
절점 : 절점의 색상
하중 : 하중의 종류별로 색상을 지정합니다.
경계조건 : 경계조건을 나타내는 기호의 색상을 지정합니다.
범례 : 해석결과를 출력하는 Model Window에서 해석결과에 대한 각종 참고사항을 출력하는 범례의 색상을 지정합니다.
결과 : 해석결과를 출력하는 Model Window에서 표현되는 다음 항목들의 색상을 지정합니다.

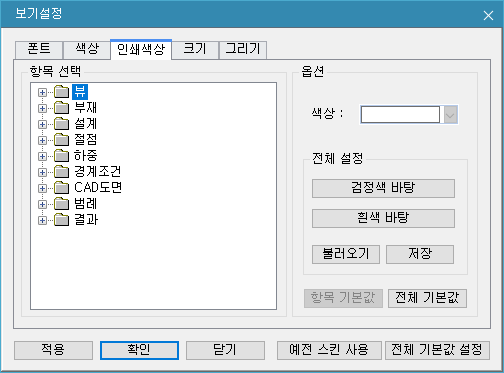

인쇄색상
대화상자 좌측의 계층구조 메뉴에서 모델 윈도우의 출력시 표현색상을 수정 또는 변경할 항목을 선택한 다음, 우측의 사양 지정판에서 나타낼 색상을 지정합니다.
뷰 : 배경 : 작업화면의 배경 색상
커서 : 마우스 커서의 색상
UCS 기호 : UCS 기호의 색상
부재 : 요소의 색상은 전체요소에 대해 동일하게 또는 요소종류, 재질별로 구분하여 표현할 수 있으며,
이와 같은 구분 선택과정은 Draw탭의 Option Value에서 이루어집니다.
절점 : 절점의 색상
하중 : 하중의 종류별로 색상을 지정합니다.
경계조건 : 경계조건을 나타내는 기호의 색상을 지정합니다.
범례 : 해석결과를 출력하는 Model Window에서 해석결과에 대한 각종 참고사항을 출력하는 범례의 색상을 지정합니다.
결과 : 해석결과를 출력하는 Model Window에서 표현되는 다음 항목들의 색상을 지정합니다.

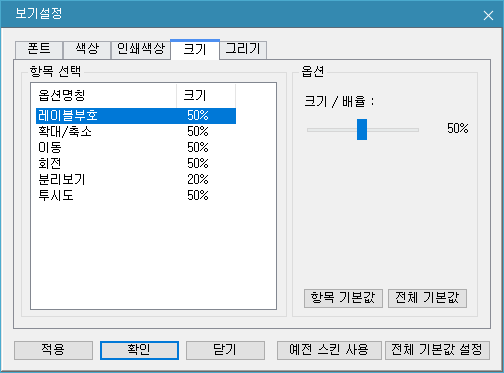

크기
레이블 부호, 확대, 축소등의 크기나 배율을 설정할 수 있습니다.
레이블부호 : 각종 기호 및 표식의 크기 조정
확대/축소 : 확대/축소 기능의 확대 또는 축소비율 조정
이동 : 이동 기능의 이동비율 조정
회전 : 회전 기능의 회전비율 조정
분리보기 : 분리보기 기능의 요소 축소비율 조정
투시도 : 투시도 기능의 시점위치 조정

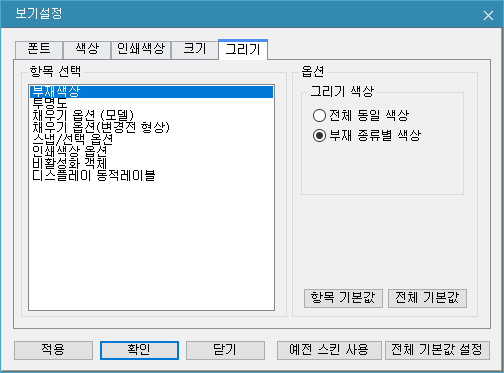

그리기
절점이나 요소를 모델 윈도우에 표현할 때 색상탭에서 지정된 색상 선택방법, Hidden면의 처리방법, 두께의 표시여부, Snap 또는 선택된 대상의 표현방법, 프린트시 적용할 색상, 비활성화된 절점과 요소의 표현방법 그리고 전단력도(휨모멘트도)의 작도방향 등을 설정합니다.
부재색상 : 요소를 화면상에 표현할 때 색상 선택 방법을 지정
투명도 : 모델에서 각 부재의 투명도 지정
채우기 옵션(모델) : Hidden 처리면과 테두리선의 색상지정
채우기 옵션(변경전 형상) : 변형도 표현시 변형전의 원 모델을 표현할 형상을 지정
스냅/선택 옵션 : 요소가 Snap 되었을 때 표시되는 요소좌표계 참조선의 굵기와 요소가 Select 되었을때
표현되는 선의 굵기를 조정하는 기능
인쇄색상 옵션 : 프린트 되는 색상을 지정
비활성화 객체 : Activity기능에 의해 비활성화된 절점과 요소들의 표현방식 지정
디스플레이 동적레이블 : 모델 데이터의 입력과 동시에 해당 데이터의 표식을 화면에 자동 출력하는
동적 Label 표식기능의 적용여부를 지정합니다.
