midas MODELER DS 에서 모델링하는 요소들은 구조 부재로서 절점과 구조선, 그리고 구조속성 정보를 가지고 있습니다.

부재

단면형상을 그대로 보여줍니다. 때문에 전체 건물의 형상을 파악할 수 있으며 단면 정보를 변경하면서 전체 골조와의 관계를 확인하는데 유용할 뿐만 아니라 건물의 이미지 생성에도 사용할 수 있습니다.
모든 부재는 단면 형상뿐만 아니라 구조정보를 포함하고 있습니다. 구조 정보는 부재 생성시 기본 설정되어 있는 값으로 정보가 만들어지거나 경우에 따라 필요한 정보가 자동 생성되어 적용되기도 합니다.

절점

절점은 부재의 단부에 생성됩니다. 부재간의 연결시 절점 일치 여부가 중요합니다.

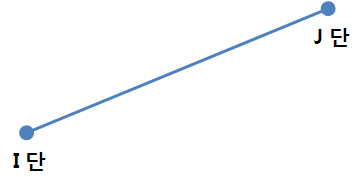

기둥과 보, 그리고 벽체는 부재의 방향을 결정하기 위해 절점에 단을 지정합니다. 절점 중 먼저 생성한 절점이 ‘I단’ 나중에 생성한 절점이 ‘J단’이 됩니다. 양단을 구분하는 이유는 부재의 로컬축 방향을 결정하기 위함입니다.

절점(부재의 단부)은 경계조건을 가지고 있습니다. 철골보의 경우 단부 경계조건을 '고정'으로 설정하면 모멘트접합, '핀'으로 설정하면 전단접합으로 구조도면에 표시됩니다.

구조선

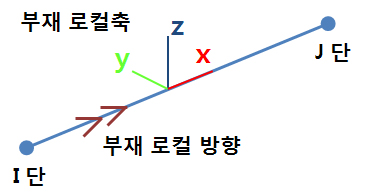

구조선의 위치에 따라 단면적상에는 연결되어 있지만 구조선이 연결되어 있지 않다면 역학적으로 연결되지 않은 것으로 인식됩니다. 구조선은 부재 로컬축과 부재 로컬 방향 정보를 가지고 있습니다.

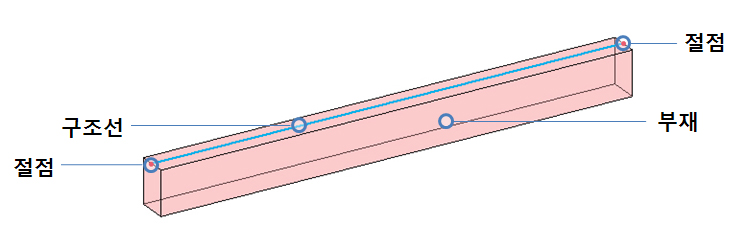

부재의 구성

옵션	부재	절점과 구조선
기둥
	절점은 기둥 상부 중앙에 생성되고 구조선은 절점으로부터 부재와 나란한 방향으로 생성되어 선요소로 인식
벽
	절점은 벽 상부 벽체끝선에 생성되고 구조선은 벽의 테두리로 생성되어 면요소로 인식
보
	절점은 보 상부 끝선에 생성되고 구조선은 보와 나란한 방향 상부에 생성되어 선요소로 인식
슬래브
	절점은 슬래브 상부 각 모서리 끝에 생성되고 구조선은 슬래브의 상부 테두리로 생성되어 면요소로 인식
경사로(계단)
	경사로는 경사슬래브이므로 슬래브와 동일한 부재특성을 갖는다. 절점은 슬래브와 상부 각 모서리 끝에 생성되고 구조선은 경사로의 상부테두리로 생성되어 면요소로 인식

부재관리 체계

부재타입	기둥, 보, 벽 등의 부재타입으로 관리체계상 최상위 등급
부재ID	전체 구조물에는 다양한 단면크기의 부재들이 사용될 수 있습니다. 따라서 동일한 부재타입 내에서 각 단면 크기별로 고유한 번호를 부여하는데 이를 ‘부재ID’라고 합니다. 동일한 부재 타입 내에서 동일한 부재ID를 중복하여 사용할 수 없습니다.
부재이름	사용자의 편의에 따라 부재이름을 입력할 수 있습니다. 수동으로 입력하지 않는다면 단면의 크기가 자동으로 입력됩니다. 동일한 부재 타입 내에서 동일한 부재이름을 중복하여 사용할 수 있습니다.
부재번호	구조부재를 모델링 하면 부재마다 각각의 번호가 부여되는데, 이를 ‘부재번호’라 합니다. 부재번호는 부재타입과 별개로 모든 부재에 중복 없이 부여되고, 1번을 시작으로 부재의 생성 순서대로 부여됩니다.

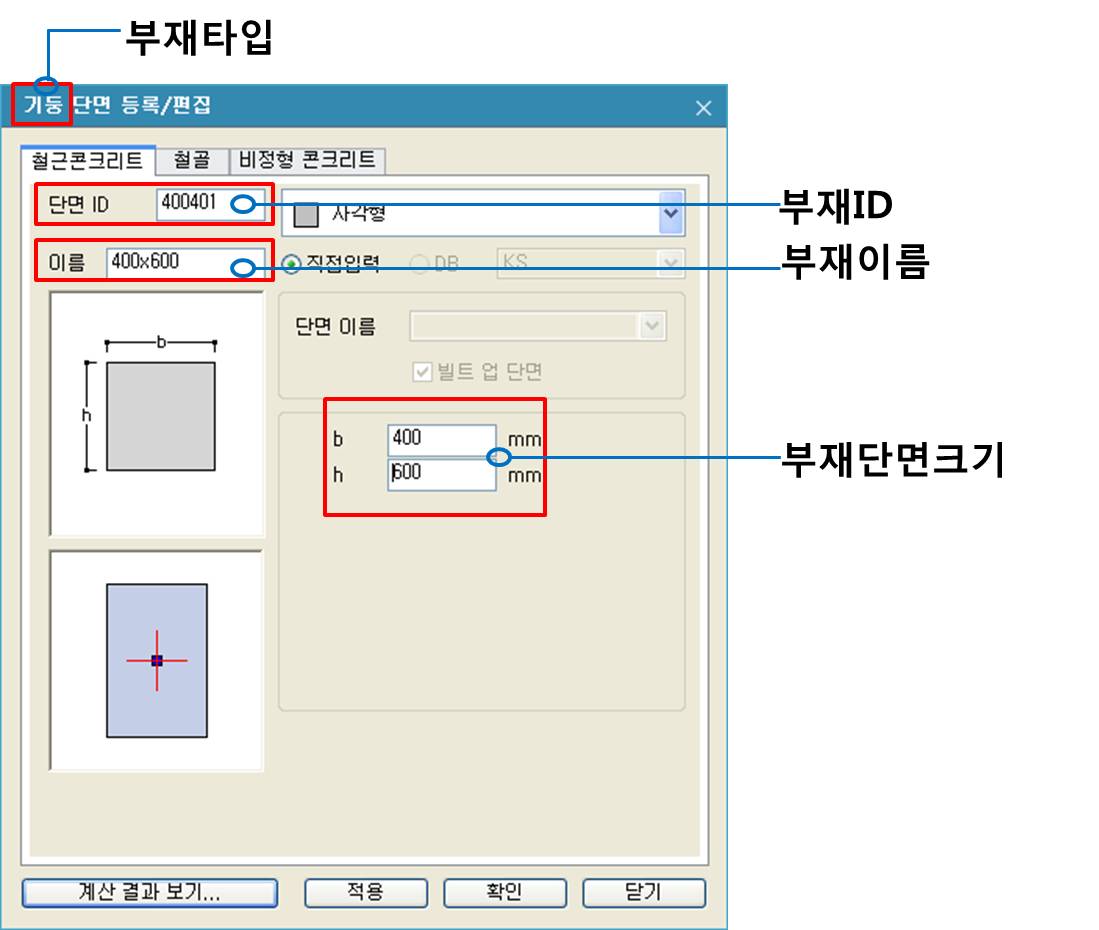

부재 단면 등록 창

부재의 구성

부재관리 체계
