탄성과 소성을 고려한 재료 비선형 해석을 진행하기 위해서는 아래와 같이 3가지 방법으로 소성영역을 정의할 수 있습니다.
재료 창을 열고 탄소성 탭을 선택 후 탄성계수와 소성 곡선을 입력해주시면 됩니다.

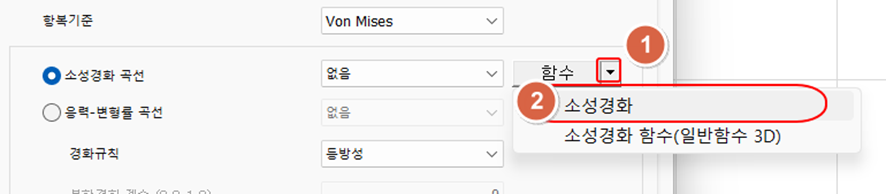

1, 소성경화 곡선

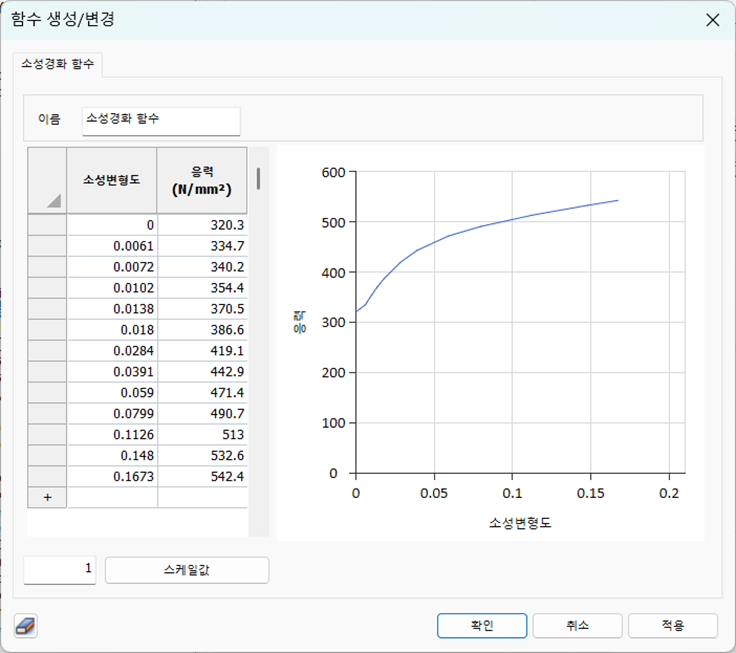

1) S-S 값을 넣어 주기 위해 소성경화 곡선을 만들어준다.
예시 값이나 다음과 같이 Strain - Stress값을 넣어서 피팅해주시면 됩니다.
2) 첫 번째 시작행에서는 변형률에는 0값이 입력, 응력값에는 항복강도 입력
3) 두 번째 행부터는 시험값이나 갖고 계신 소성 변형률과 응력입력하면 됩니다.

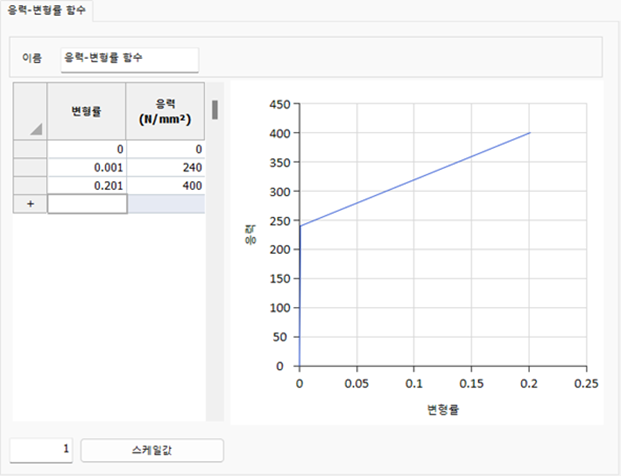

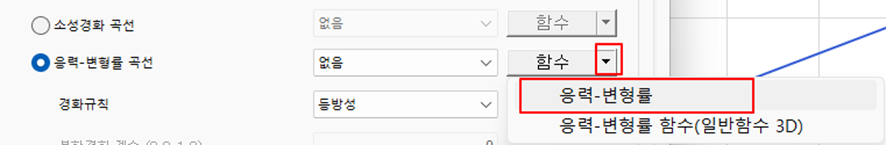

2. 응력- 변형률 함수
1) 첫 번째 시작행에서는 변형률과 응력에 0값이 입력
2) 두 번째 행에 탄성 변형률과 항복응력 입력
3) 세 번째 행부터는 소성 변형률과 응력입력 합니다.

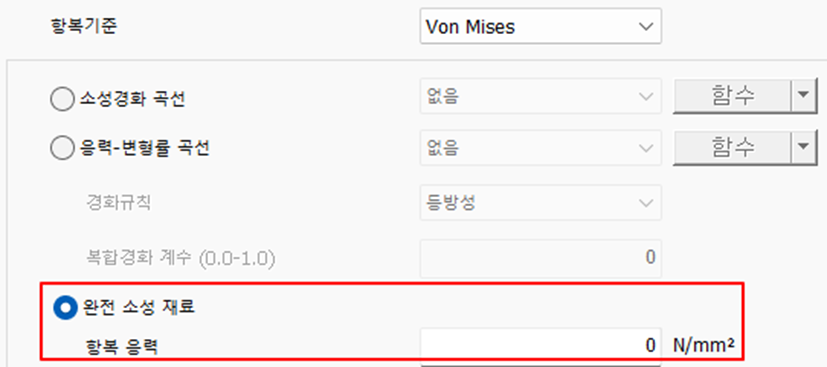

3. 완전소성재료
1) 소성 구간의 곡선의 기울기가 0인 모델 시 적용하는 방법
2) 항복응력을 입력하여 소성 시작점을 정의한다.
감사합니다.
