[DRAWING/eGEN] 구적도

기능

• 세트에서 닫힌 영역을 선택하여 구적도를 생성합니다.


실행방법

실행경로  [그리기] > [구적도]

ICON

명령어  MENSURATION (MS, CA, CALCAREA)

관련기능

상세설명

선택한 폐구간의 객체의 면적을 지정한 계산방법에 따라 구적합니다.
계산방법으로는 삼각법과 사각법이 있으며, 삼각법은 일반적으로 경계가 직교한다고 가정할 수 없는 대지를 구정하는 경우에 사용하고, 사각법은 건물 등을 구적할 때 사용합니다.
삼각법 또는 사각법 이외에 사용자가 지정한 구획선에 의한 구적도 가능합니다.
구적도 옵션의 표시설정에서 구획선, 구획번호 등의 레이어, 색상, 패턴번호 형식, 문자크기를 지정할 수 있습니다.
사용자가 정의한 정보테이블(면적표)이 있다면 구적도작성과 함께 정보테이블 즉시 생성하여 배치할 수 있습니다.

프로세스

명령:_MENSURATION
현재설정 : 계산법=삼각법, 정보테이블=대지구적표

계산법
현재 설정된 구적도 계산법을 표시합니다. 마지막으로 사용한 계산법을 표시합니다.

정보테이블
현재 설정된 정보테이블의 이름을 표시합니다. 마지막으로 사용한 정보테이블을 표시합니다.

객체선택 또는 [내부점지정(K)/계산법(E)/표시설정(S)/정보테이블 변경(C)] :
구적도를 작성할 객체를 선택하거나 설정을 변경합니다.

내부짐지정(K)
폐구간 영역의 내부점을 이용하여 구적도 작성 영역을 선택합니다.

계산법(E)
구적도를 작성할 계산법을 선택합니다.

변경할 구적계산법 선택 [사각법(R)/삼각법(T)/객체기준(O)]삼각법

사각법(R)
선택한 객체를 사각형 기준으로 구적합니다.

<사각법>

삼각법(T)
선택한 객체를 삼각형 기준으로 구적합니다.

<삼각법>

객체기준(O)

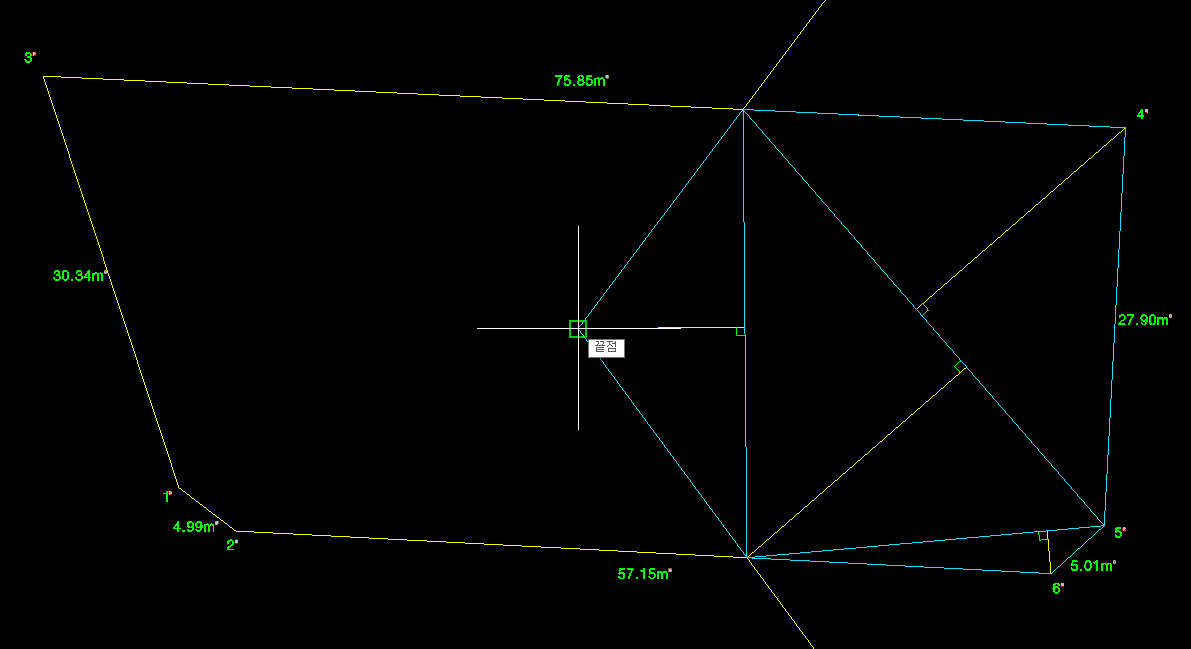

사용자가 지정한 임의의 구획선을 이용하여 구적합니다.

표시설정 대화상자

면적구획선
구적도 작성에 사용되는 면적구획선의 객체 특성을 지정합니다.

번호
구적도 작성시 생성할 패턴번호의 표시유형을 설정합니다.

정보테이블 변경(C)
구적도 작성시 생성할 정보테이블을 지정합니다. 도면요소 트리에서 선택하거나 사용자가 직접이름을 입력하여 지정합니다.
정보테이블 정의는 관련 기능 링크를 참고하시기 바랍니다.
