기능
-
eGen의 구조설계 정보모델을 기반으로 물량산출서를 생성합니다.
실행방법
실행경로 [도면생성] > [물량산출서 생성]
Icon
명령어 _GENERATEBOM (GB)
관련기능
상세설명

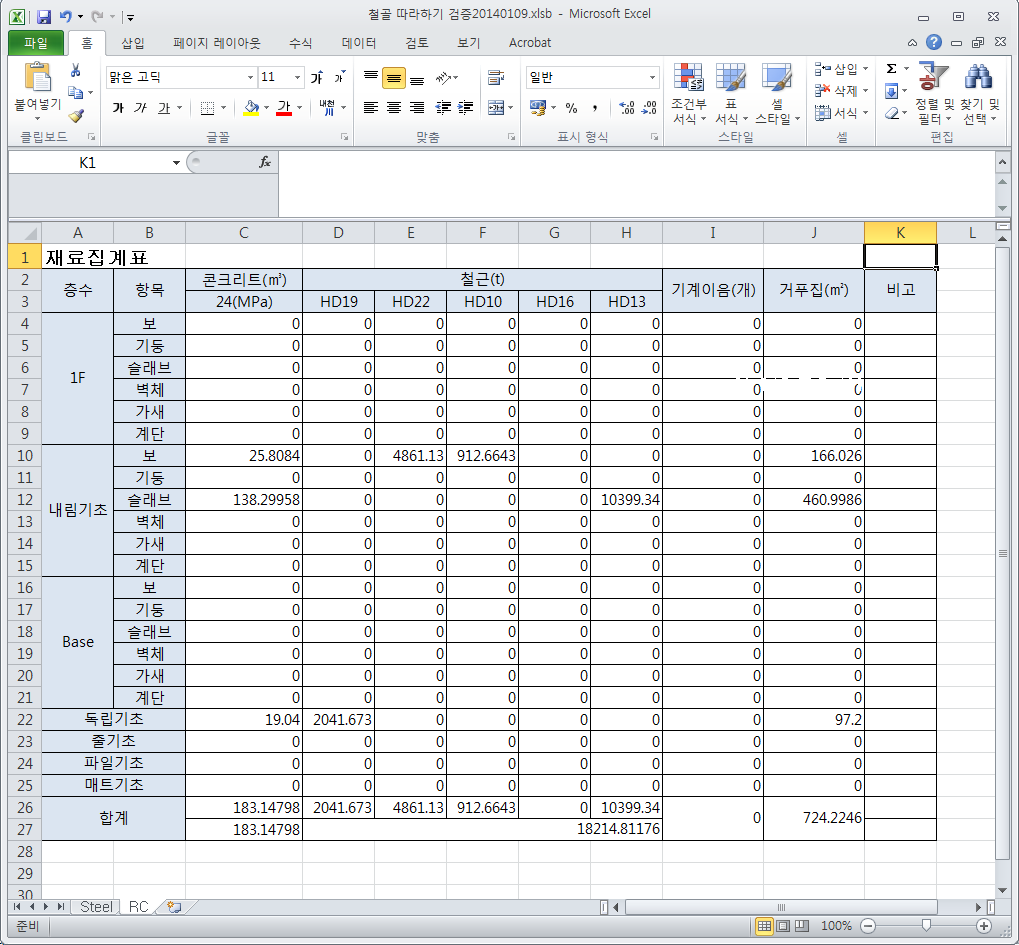

eGen 구조정보모델의 3D 형상모델 정보와 배근설계정보를 이용하여 RC/STEEL 구조의 물량을 자동생성합니다. midas Drawing에서 제공하는 물량산출서는 개산견적(개략 공사비 산출)을 위한 개략물량을 제공합니다. 물량산출서는 설정된 옵션에 따라 층별/ 부재 타입별/ 강재 종류별로 구분하여 산출할 수 있습니다. 명령을 실행하면 Microsoft Excel이 자동으로 실행되며 RC 및 STEEL 부재의 재료 집계표 및 강재 집계표가 Table 형태로 제공됩니다.
제공되는 물량정보는 다음과 같습니다.
콘크리트 물량
각 부재타입별 콘크리트 물량을 M3 단위로 산출합니다.
철근 물량
철근 직경별 물량을 ton 단위로 산출합니다.
강재 물량
STEEL 구조물의 강재종류별 물량을 길이(m), 표면적(m2), 중량(ton) 단위로 산출합니다.
거푸집 물량
RC 구조물의 콘크리트 표면적을 계산하여 부재타입별 거푸집 물량을 M2 단위로 산출합니다.
◈ 계산 조건
기둥
(1)주근
모두 B급 이음으로 처리하고, 다우얼 경우는 고려하지 않음, 인장이음 길이로 계산함. 시작 기둥의 정착은 다우얼 갈고리 정착으로 구성함. 위에 기둥이 없는 기둥은 갈고리 정착으로 계산함.
(2) 후프
피복을 고려한 폐구간 형상으로 계산함.
(3) 보조후프
피복을 고려한 양쪽 90도 갈고리로 계산함.
(4) 순높이
시작점을 층레벨과 동일하게 간주하며, 끝점은 보 깊이 값, 슬래브 두께 값을 제외한 값을 고려한다.
보
(1) 주근상부
이음부는 모두 상부 B급 이음으로 하며, 양단 정착의 경우 모두 표준 후크 정착으로 하되, 정착길이는 이음부 두께는 고려하지 않고,Ldh로 계산함.
(2) 주근하부
이음부는 모두 B급 이음으로 하며, 양단 정착의 경우 주근 상부와 계산 조건이 동일함.
(3) 스트럽
폐구간 형상으로 계산함.
(4) 보조 스트럽
양쪽 90도 갈고리로 계산함.
(5) 연속보 규정
재질, 단면 사이즈, 철근직경, 편심 을 동일하게 간주하고, 일직선상에 있는 연속된 보로 규정하여 계산함.
(6) 순길이
연속보 양단의 기둥, 벽체 또는 거더의 두께값을 고려한다.
벽체
(1) 수직근
모두 B급 이음으로 처리함.
(2) 수평근
모두 B급 이음으로 처리함.
(3) U-Bar
단부가 독립적일 때 마무리 철근으로 계산함.
(4) 연속 벽체 규정
재질, 두께, 편심, 철근 직경 및 수평간격을 동일하게 계산하고, 일직선상에 있는 연속된 벽체로 규정함.
(5) 순높이
층 높이에서 보, 슬래브 깊이를 제외함
(6) 순길이
연속 벽체 길이에서 단부 부재 크기를 제외함.
슬래브
(1) 라멘슬래브
1방향, 2방향, 캔틸레버 슬래브로 구분하며, 주열대와 주간대를 계산함. 또한 슬래브 별로 독립적으로 계산함. 단부가 연결된 경우 모두 정착으로 계산함.
(2) 플랫 슬래브
제곱미터 당 철근 물량을 계산하여 슬래브 영역 면적에 곱하며, 보강근 철근 물량도 같은 방법으로 계산함.
계단
(1) 계단과 계단 참의 철근 물량을 계산하며, 콘크리트 물량은 체적을 계산함.
기초
(1) 매트기초
콘크리트 물량은 체적을 계산하며, 철근 계산은 슬래브 계산법과 동일함.
(2) 독립기초
콘크리트 물량은 체적을 계산함.
(3) 줄기초
콘크리트 물량은 체적을 계산함.
◈ 철근콘트리트 물량산출
산출기준
철근 콘크리트 물량의 산출 기준을 층별, 부재타입별, 층/부재타입별 모두 등의 기준으로 정합니다.
산출항목
철근 콘크리트 물량의 산출항목을 정합니다.
◈ 철근콘트리트 물량산출
산출기준
철골 물량의 산출 기준을 층/강재 종류별, 부재타입/강재종류별, 강재종류별, 층/부재타입/강재종류별 등의 기준으로 정합니다.
산출항목
철골 물량의 산출항목을 정합니다.
프로세스

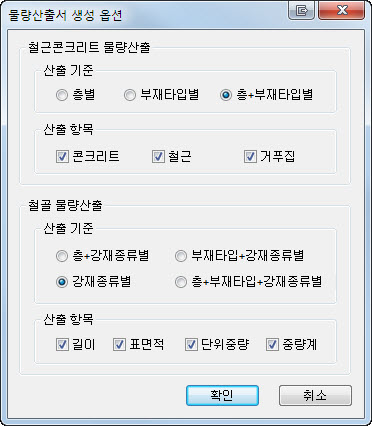

물량산출서 생성 옵션 대화상자
물량산출서 생성 대화상자가 나타납니다.
도면종류
생성하려는 부재일람표를 선택 또는 해제합니다. 모든 부재타입이 표시되고 eGen의 구조정보모델에 없는 부재타입은 비활성화 됩니다.
뷰축척
일람표 종류별로 뷰축척을 선택합니다. 콤보를 눌러 축척을 선택합니다.
부재일람표 스타일
글자 부분을 누르면 콤보가 표시됩니다. 콤보를 눌러 현재 옵션템플릿으로 설정된 템플릿에 등록된 스타일 중에서 선택합니다.
전체 선택 / 해제
생성 가능한 부재 일람표 전체를 선택 또는 선택 해제 합니다.
구조도면 생성 관리자
구조도면 생성 관리자 대화상자를 호출합니다.
대화상자에서 콤보선택이나 값을 입력하여 설정합니다. [확인]을 클릭하면 [구조평면도 생성] 대화상자가 닫힙니다.
