기능
-
midas eGen으로부터 구조해석 모델과 구조설계정보를 가져옵니다.
실행방법
실행경로 [도면생성] > [eGen 파일 가져오기]
Icon
명령어 IMPORTEFILE
관련기능
| 명령 | ||||
| eGen 파일 제거하기 |
상세설명
eGen 파일을 가져오기 위해, 파일 브라우저 대화상자가 표시됩니다. 파일 브라우저에서 가져올 eGen 파일을 선택한 후 더블클릭하여 midas Drawing 에 Import 합니다.
Import 대상이 기하형상만 존재하는 전처리 모델인 경우에도 도면생성이 가능합니다.
프로세스
File Browser 대화상자

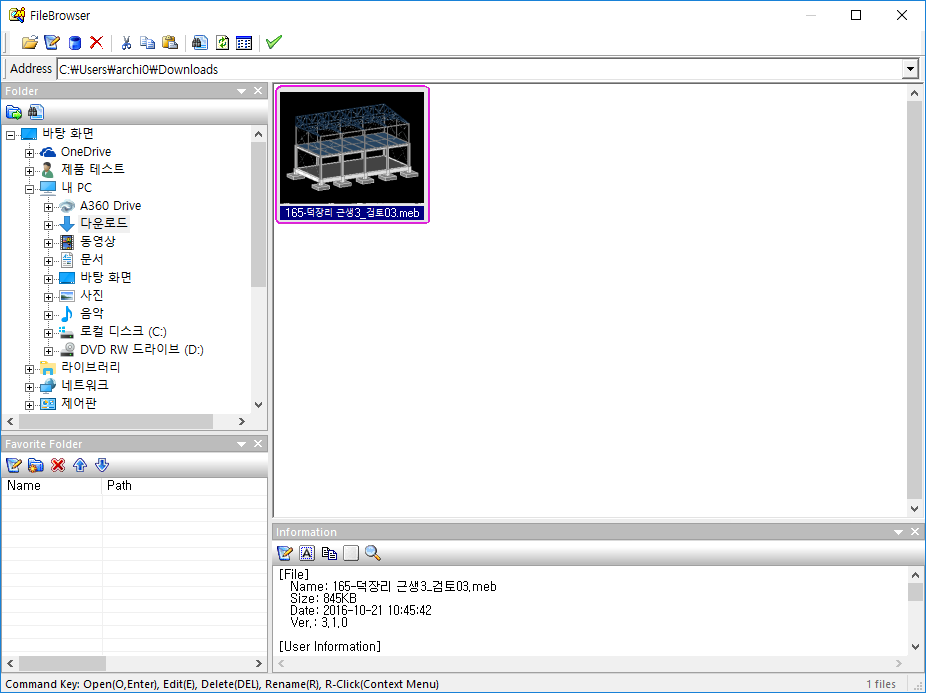

File Browser 대화상자가 열립니다.

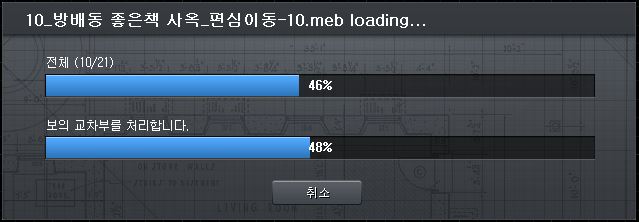

Import 시에 다음과 같은 프로그래스바가 표시됩니다.

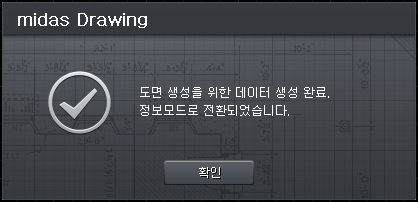

Import가 완료되면, 도면 생성을 위한 데이터 생성 완료창이 표시되며, 정보모드로 자동 전환됩니다.
Tip & QnA
캐드모드 / 도면모드 / 템플릿모드
midas information CAD에 도면생성 모듈인 midas Drawing을 설치하면 3가지 작업모드 (캐드모드 / 도면모드 / 템플릿모드) 가 제공됩니다.
