기능
midas Drawing 에 Import한 midas eGen 구조정보모델을 스케치업 파일로 내보내기 합니다.
실행방법
실행경로 [도면생성] > [3D 모델로 내보내기] > [스케치업 내보내기]
Icon
명령어 EXPORTSKETCHUP
상세설명

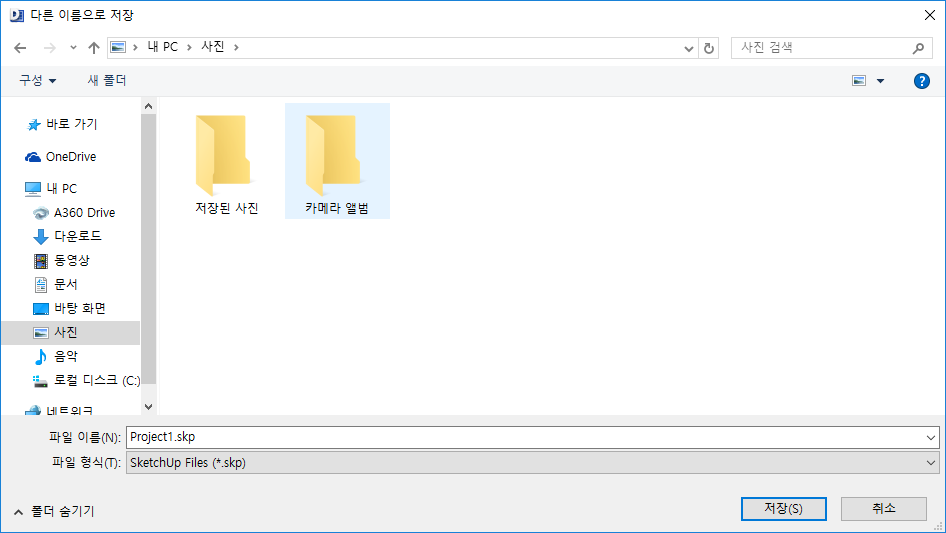

명령을 실행하면 스케치업 파일을 저장할 대화상자가 표시됩니다. SketchUp 파일을 저장할 폴더 위치를 지정하여 저장합니다. SketchUp 파일의 디폴트 이름은 프로젝트 파일의 이름을 사용합니다.

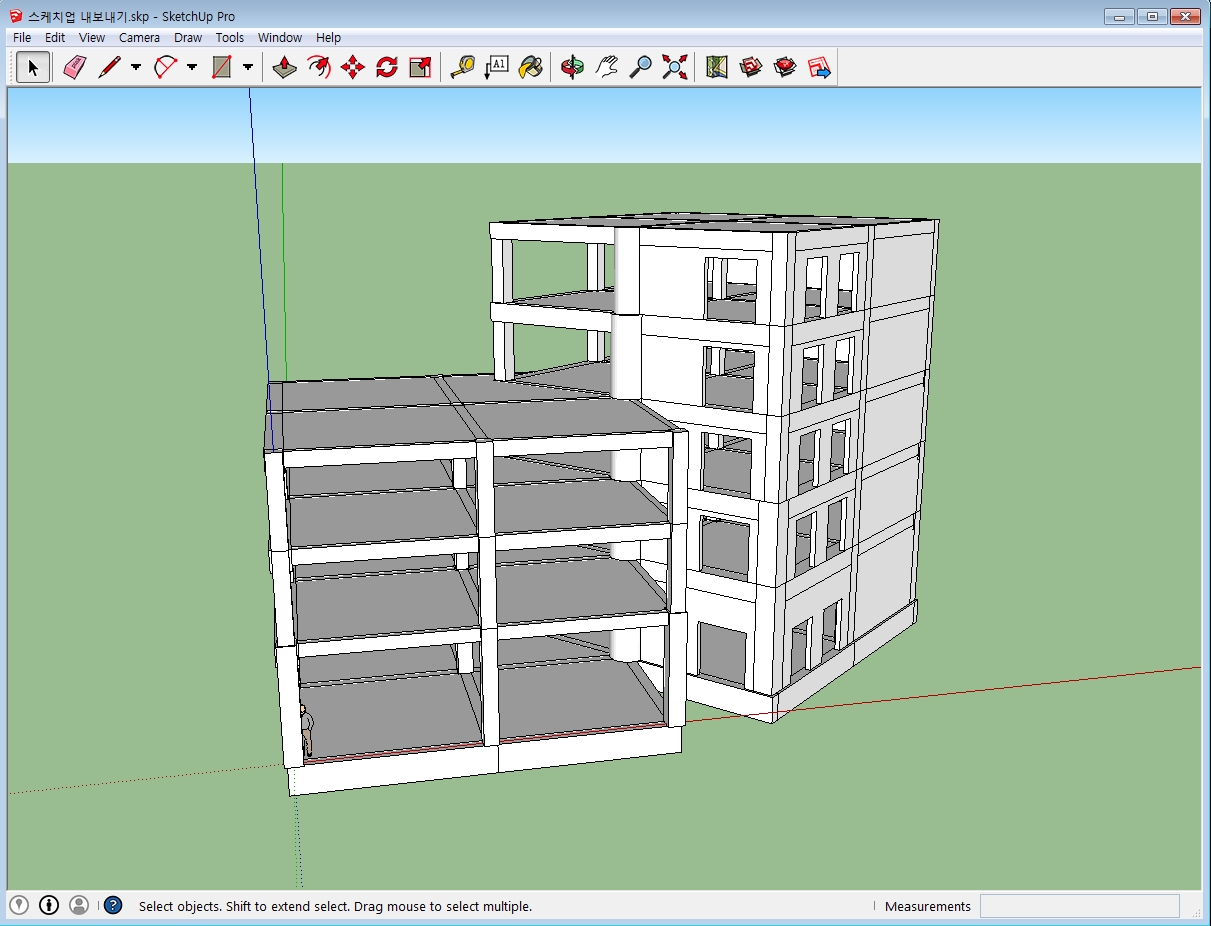

midas Drawing의 구조정보모델을 스케치업으로 내보내기 원칙
- 부재타입별로 Layer를 구분합니다.
midas Drawing의 구조정보모델을 스케치업으로 내보내기 원칙
- 기둥, 보, 벽돌벽, 블록벽, 비구조 콘크리트벽, 사용자 벽, 벽, 데크슬래브, 사용자 슬래브, 슬래브, 계단, 매트기초, 독립기초,
- 줄기초, 파일기초, 가새, 트러스, 중도리, 띠장, 페데스탈 이상 20가지 Lyaer를 구분하고 있으며, 해당 Layer의 부재가 없으면
Layer 생성을 하지 않습니다.
- 부재별로 그룹핑합니다.
- 스케치업의 기능을 사용하기 위해서 필요한 경우 Explode 하거나 Edit Group 기능을 활용하십시오.
midas Drawing 의 구조정보모델
- midas Drawing은 구조해석에 사용된 Node-Element (구조점-구조선) 기반의 모델을 도면생성과 다른 3D 응용
프로그램과의 호환을 위해 부재간 결합규칙을 적용하여 기하모델로 전환하는 과정을 거칩니다.
스케치업 다운로드 및 기능 활용에 관련한 자세한 내용은 http://www.sketchup.com/에서 확인하시기 바랍니다.
