midas Drawing 제품컨셉

• 건축구조도면 자동생성 프로그램인 midas Drawing을 소개합니다.

제품개요

midas Drawing은 midas eGen의 구조설계 결과로부터 고품질의 구조도면을 쉽고, 빠르게 자동 생성하는 Plug-In 프로그램입니다.
이제 midas eGen의 구조설계 결과로부터 얻어진 구조계산서, 구조안전확인서와 함께 midas Drawing이 제공하는 구조도면으로 건축구조설계 업무를 완성하십시오.

"midas eGen의 구조설계 정보모델을 기반으로 고품질의 건축 구조도면 자동생성"

midas Drawing은 저층건축물 구조해석설계 솔루션인 midas eGen의 구조설계정보 모델을 기반으로 구조평면도 및 단면도, 주심도, 기초평면도, 부재일람표, 물량산출서 등 실시설계에 필요한 모든 구조도면을 자동생성하는 Plug-In 프로그램입니다.

제품을 구입하신 경우 midas Drawing 프로그램 설치 시 midas CAD 모듈이 동시에 설치되며, 도면생성 메뉴가 활성화 됩니다. CAD 작업 윈도우 외에 정보모드와 옵션템플릿모드가 추가적으로 지원되고, midas eGen의 파일을 불러와서 도면을 생성하고 편집할 수 있습니다.

midas Drawing의 작업모드란?

midas Drawing은 일반적인 CAD 작업을 하는 캐드 모드와 도면생성을 위한 작업환경을 제공하는 도면 모드, 그리고 템플릿 모드 (Template Mode)가 있습니다. 캐드 모드를 지원하는 midas CAD는 단순한 기존 CAD 프로그램과 다르게 정보를 기반으로 작동하는 정보캐드 입니다. midas CAD에 대한 자세한 설명은 온라인 매뉴얼 상의 midas CAD 소개 목차를 확인하시기 바랍니다.

각 모드의 전환은 워크트리 [윈도우]탭에서 작업모드에 속한 뷰나 시트를 더블클릭하여 이동하거나, 메인메뉴 [윈도우]에서 작업하려는 모드를 선택하여 전환할 수 있습니다.

일반적인 작업 프로세스는 정보모드에서 각종 구조도면, 부재 일람표 등을 자동 생성한 뒤, CAD 모드에서 생성 된 도면을 시트에 배치하고 출력합니다.

midas Drawing의 프로젝트 단위 파일관리?

midas Drawing은 설계 프로젝트 단위로 파일을 작성합니다.

하나의 프로젝트 파일은 여러 개의 윈도우 파일 (기존의 DWG 파일과 동일한 개념)과 사용자가 생성한 파일을 포함하는 압축파일로 구성됩니다.

프로젝트를 하나의 파일로 작성함으로써, 프로젝트 전체의 데이터 관리, 뷰영역 및 시트관리, 블록 및 스타일 등의 도면요소 관리를 비롯하여 작성한 시트를 자동으로 연속출력 하는 편리한 작업환경을 제공합니다.

또한 기존의 DWG 파일 등 다른 응용프로그램으로 작성된 파일 포맷과 호환되고, 프로젝트 파일에 쉽게 포함 시키거나 프로젝트 파일의 일부 또는 전부를 DWG 파일로 변환시킬 수도 있습니다.

midas eGen이란?

저층 건축물의 구조해석 및 설계에 특화된 통합 솔루션입니다.


• 건축설계/공사현장의 경험과 노하우 만으로도 누구나 쉽게 사용할 수 있습니다.
• 건축개요와 도면을 기반으로 구조해석과 설계에 필요한 정보를 자동으로 구축합니다.
• 구조안전 및 내진설계 확인서/구조 계산서를 자동생성 합니다.

제품컨셉

"그리는 문화에서 생성하는 문화로, New Paradigm for Architectural Design"

midas Drawing은 구조해석 및 설계정보를 가진 모델로부터 직접 모든 구조도면을 자동생성 합니다. It"s Real BIM Documents!!

midas Drawing은 기존의 BIM 프로그램과 달리 CAD 기반으로 동작하는 프로그램으로 사용하기 쉽고, 축적된 CAD데이터를 그대로 활용할 수 있어 곧 바로 실무에 적용할 수 있는 신 개념의 도면 자동생성 프로그램입니다.

"Quality, 실시설계 수준의 도면품질"

midas Drawing은 부재별 그룹이름, 부재치수, 단면해칭, 부재리스트 등의 일목요연한 표현을 통해 고품질의 도면을 자동생성합니다.

midas eGen의 구조정보모델을 통한 도면간 정합성 확보   모든도면을 eGen의 3D 구조정보모델로부터 추출 구조평면도, 구조단면도, 부재일람표 간 정합성 확보 도면 간 불일치 제거로 도면검토에 소모되는 시간 불필요	시공을 위한 실시설계 수준의 도면품질 제공   eGen의 구조설계에 기초한 부재설계정보의 정확한 표현 도면작성오류, 시공오류의 예방으로 건축물의 안전성 확보 설계자-건축주-시공자 간의 의사소통 원활

"Style, 각 설계사무소의 도면 스타일 간편 적용"

midas Drawing은 도면스타일 템플릿을 활용하여 부재표현 레이어부터, 치수스타일, 해치 패턴 등, 모든 사용자 도면 스타일을 간편하게 적용합니다.

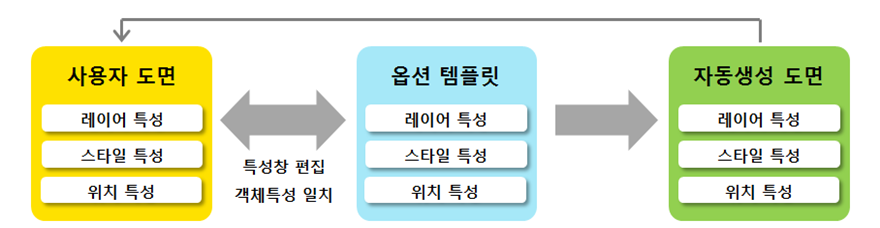

설계사무실 고유의 도면스타일 적용   각 설계사무소의 도면스타일이 적용된 도면 자동생성 레이어, 블록, 치수스타일, 문자 스타일, 일람표 형식 완벽지원 도면작성 템플릿 변경만으로 원하는 스타일 일괄적용	도면템플릿 기반의 사용자 스타일 간편 설정   도면작성 템플릿을 활용한 사용자 도면 스타일의 손 쉬운 적용 사용자 CAD 도면과 도면템플릿의 특성 일치만으로 간편하게 설정 스타일 지정, 특성창 수정을 통한 편리한 변경

"Speed, 단 한번의 클릭! 구조도면 자동생성"

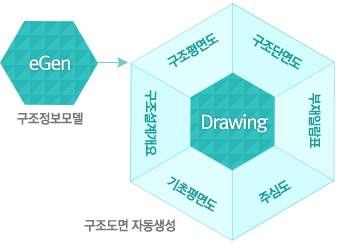

midas Drawing은 구조 평면도, 단면도, 주심도, 기초 평면도, 부재일람표 등 구조도면 일체를 신속하게 생성합니다.

구조계획부터 실시도면 작성까지 빠르게   eGen 모델링 한번으로 구조설계부터 구조도면 작성까지 동시 해결 eGen과 Drawing으로 구조업무 완결 CAD 반복 편집 작업의 최소화로 업무생산성 향상	마우스 클릭 한번으로 모든 구조도면 자동생성   기초에서 지붕까지 원하는 레벨의 층별 구조평면도 생성 임의위치 구조단면도 및 축렬 골조도면 생성 기둥, 보, 벽, 베이스 플이트 등 모든 부재의 일람표 일괄생성

"구조설계 업무의 신 패러다임"

midas Drawing은 midas eGen과 함께 건축설계사무소의 모든 구조업무를 신속하고, 효과적으로 완결할 수 있는 필수 프로그램입니다.
midas eGen과 midas Drawing이면 구조해석, 구조설계, 구조계산서, 구조 인허가 서류, 구조도면, 물량산출까지 구조업무에 필요한 모든 업무를 단 한 번에 마무리할 수 있습니다.

유지보수(MODS)

"고객가치 중심의 웹기반 토탈 솔루션 MODS(MIDAS On Demand Service)"

프로그램을 구매한 고객이 보다 안정적이고 효율적으로 제품을 활용할 수 있도록 최적의 시스템 환경과 운용을 지원하는 서비스를 말하며, 프로그램 Upgrade, A/S, 기술지원 및 교육지원 등에 이르는 포괄적인 고객지원서비스를 의미합니다.

마이다스아이티에서는 midas Drawing 프로그램 신규 구매시 1년 동안 MODS를 무상으로 지원하고 있으며, 계약기간 만료 후에는 별도의 MODS 계약을 체결하여야 지속적인 고객지원 서비스를 이용할 수 있습니다.
