midas CAD의 핵심기능을 소개합니다.

▒ 자동축척 기능 (AutoScale)

midas CAD는 Scale이 다릅니다. AutoScale 기능을 활용하면 반복적인 Scale 명령작업을 최소화할 수 있습니다.

Auto Scale이란 MIDAS IT가 개발한 영역객체를 기반으로 CAD 객체가 소속된 뷰 영역이나 시트영역의 축척정보를 인식하여 크기가 자동으로 결정되는 midas CAD만의 차별화 된 작업환경입니다.

축척 정보를 가진 영역이 객체의 크기를 자동으로 결정하므로 축척에 따른 객체크기의 계산없이도 정확한 축척으로 그려지도록 만들어 졌습니다.

축척정보를 갖는 뷰영역 및 시트가 객체들의 크기와 위치를 자동으로 계산합니다.

이렇게 객체들의 크기나 위치를 제어하는 축척 정의 객체로서 뷰 영역 객체를 활용하면, 모든 비축척 객체들의 크기 및 위치 변화가 축척 특성에 따라 자동으로 결정됨으로써 축척과 관련된 편집 작업을 생략하여 업무의 효율성을 높일 수 있습니다.

뷰 영역 축척

뷰 영역을 생성할 때, 뷰 영역의 축척을 정합니다.

뷰 영역은 시트 영역과 함께 축척 지배요소이며, 그 영역에 포함되는 모든 객체들은 축척 특성에 따라 크기와 위치를 조정합니다.

아래 그림과 같이 문자가 축척이 1/100인 뷰 영역에 있는 경우에 비해 1/50 축척의 뷰 영역에서 글자의 크기는 축척 기준점을 중심으로 크기가 반으로 줄어듭니다.

뷰영역 축척 1/50 VS 1/1 VS 뷰영역축척 1/100

문자, 치수, 해칭 등의 주석객체는 뷰영역의 축척에 맞게 크기가 자동으로 결정됩니다.

하나의 시트에 서로 다른 뷰 영역 축척이 존재하는 경우 뷰영역 팩터에 의해 객체들의 축척특성이 적용됩니다.

midas CAD의 객체 축척 유형

축척유형	축척 영역에서의 동작
By Region	축척 지배요소 영역의 영향을 받습니다.
Constant	측척 지배요소 영역의 영향을 받지 않아 항상 크기가 일정합니다.

midas CAD로 그려지는 모든 객체는 By Region 객체로 생성되어 축척 특성에 따라 크기 및 위치가 변합니다.

다른 응용 프로그램에서 작성된 객체들은 Constant로 되어 축척의 영향을 받지 않습니다.

midas CAD의 객체 축척 특성

축척유형	축척특성	축척 영역에서의 동작
By Region	형상객체	실물요소로서 축척의 영향은 받지 않으나, 영역팩터의 영향을 받음
By Region	주석객체	설명요소로서 축척의 영향을 받지만, 영역팩터의 영향을 받지 않음

영역팩터란?

하나의 시트에 뷰축척이 다른 뷰영역을 배치하는 경우 적용되는 팩터값입니다.

영역팩터 = 뷰영역 축척/시트축척 (ex 시트축척이 1/100이고,뷰 영역축척이 1/200이면 0.5)

midas CAD의 축척 기능을 사용하면 축척의 변경에 따른 자동화 뿐만 아니라, 상세도면도 쉽게 작성할 수 있습니다.

▒ 정보태그 기능 (Information Tag)

midas CAD는 정보를 디자인합니다.

midasCAD는 단순한 그림을 그리는 CAD가 아닌 정보를 포함하고 있는 정보캐드로서, 도면 작업의 효율을 최대화 합니다.

체계적으로 분류된 정보태그 기능을 활용하면 오류 없는 빠른 도면 작업이 가능하고, 설계변경에 유연하게 대처함은 물론 파생도면도 손쉽게 생성하고, 편집할 수 있습니다.

정보태그를 활용해 형상, 주석, 시트 등 도면을 표현하는 모든 요소에 정보값을 부여 할 수 있고, 이를 통해 반복적인 편집 작업을 최소화 하여, 업무효율을 높일 수 있습니다.

정보태그 (Information Tag)란?

midas CAD는 정보기반의 CAD입니다.

문자 객체 (단일행 문자, 다중행 문자)와 도형 객체(예: 선, 폴리선, 원 등)에 정보를 부여하여 활용할 수 있습니다.

객체에 부여된 정보는 정보태그를 통하여 표시합니다.

정보태그는 매칭되는 정보를 표시하는 매개체로서 문자객체에 부여됩니다.

예를 들면, 선 객체에 [이름 정보]를 "마이다스"라는 정보값으로 부여하고, 문자에 [이름정보태그]를 부여하면 그 문자는 "마이다스"라는 정보값을 표시해 줍니다.

정보태그는 정보값을 표시할 뿐만 아니라 대체값 기능을 이용하여 접두어 Prefix와 Suffix를 추가하거나 표시할 단위계에 대한 설정 기능도 포함하고 있습니다.

정보의 분류

정보는 특성에 따라 분류체계를 가집니다.

정보는 정보를 부여할 수 있는 대상에 따라 문자 객체에 부여할 수 있는 정보 (T타입: Text) 도형 객체에 부여할 수 있는 정보(O타입: Object)로 분류됩니다.

또한 정보값의 생성 방식에 따라 사용자가 부여하는 정보 (N타입: Named)와 객체로부터 획득되는 정보(I타입: Acquired)로 분류됩니다.

정보태그

정보 및 태그특성

TN-Tag

프로젝트 정보태그

TN(Text Named)-Tag는 프로젝트 전반에 하나의 값을 가지는 정보를 표시하는 태그 입니다.

기본적으로 정보값을 부여하거나 변경하면 이 종류의 태그가 부여된 모든 태그객체의 표시값이 동시에 변경됩니다.

◈ 프로젝트개요

.PS01 프로젝트명 : 프로젝트 명을 표시합니다.
.PS02 대지위치 : 대지위치를 표시합니다.
.PI03 건축용도 : 건축용도를 표시합니다.

◈ 건물정보

.PI04 층수 : 건물의 층수를 표시합니다.
.PI05 건물용도 : 건물용도를 표시합니다.

◈ 구조계획

.PI06 구조형식 : 건물의 구조형식을 표시합니다.
.PI07 지진력저항시스템 : 건물의 지진력저항 시스템을 표시합니다.
.PI08 기초형식 : 건물의 기초형식을 표시합니다.

◈ 구조재료강도

.PI09 콘크리트재료강도 : 콘크리트재료강도를 표시합니다.
.PI10 철근재료강도 : 철근재료강도를 표시합니다.
.PI11 철골재료강도 : 철골재료강도를 표시합니다.

TIR-Tag

시트정보태그/ 뷰영역 정보태그

시트정보태그, (TIR)

시트영역 위에서 시트의 정보를 표현하는 태그입니다.

◈ 시트정보

.SI01 시트번호 : 시트 영역 위에서 시트 번호를 표시합니다.
.SI02 시트이름 : 시트 영역 위에서 시트 이름을 표시합니다.
.SI03 시트축척 : 시트 영역 위에서 시트 축척을 표시합니다.
.SI04 시트분류기호 : 시트 영역 위에서 시트 분류기호를 표시합니다.
.SI05 시트형식 : 시트 영역 위에서 시트 형식을 표시합니다.
.SI06 시트크기 : 시트 영역 위에서 시트 크기를 표시합니다.

◈ 뷰 영역
정보 뷰 영역 위에서 뷰 영역 정보를 표현하는 태그입니다.

.VI01 뷰번호 : 뷰 영역 위에서 뷰번호를 표현하는 태그입니다.
.VI02 뷰이름 : 뷰 영역 위에서 뷰이름을 표현하는 태그입니다.
.VI03 뷰축척 : 뷰 영역 위에서 뷰축척을 표현하는 태그입니다.
.VI04 뷰층이름 : 뷰 영역 위에서 뷰층이름을 표현하는 태그입니다.

TI-Tag

연관도면정보태그

◈ 연관 정보

시트 영역과 상관없이 시트나 뷰를 대상으로 하여 그 정보를 표현하는 태그입니다.

.LV01 연관뷰번호 : 시트나 뷰와 연관된 뷰번호를 표현하는 태그입니다.
.LV02 연관뷰이름 : 시트나 뷰와 연관된 뷰이름을 표현하는 태그입니다.
.LV03 연관뷰축척 : 시트나 뷰와 연관된 뷰축척을 표현하는 태그입니다.
.LV04 연관시트번호 : 시트나 뷰와 연관된 시트번호를 표현하는 태그입니다.
.LV05 연관시트이름 : 시트나 뷰와 연관된 시트이름을 표현하는 태그입니다.
.LV06 연관시트축척 : 시트나 뷰와 연관된 시트축척을 표현하는 태그입니다.
.LV07 연관시트분류기호 : 시트나 뷰와 연관된 시트분류기호를 표현하는 태그입니다.
.LV08 연관시트형식 : 시트나 뷰와 연관된시트형식을 표현하는 태그입니다.
.LV09 연관시트크기 : 시트나 뷰와 연관된 시트크기를 표현하는 태그입니다.
.LV10 참조 : 특정한 태그 객체를 포함한 표시객체(TEXT, MTEXT, Attribute Definition) 정보값을 동일하게 표시합니다

O-Tag

오브젝트 정보태그

O(Object)-Tag는 객체별로 가지는 정보를 표시하는 태그 입니다.

기본적으로 정보값을 부여하거나 변경하면 동일한 태그를 가진 객체 중에서 동일한 정보값을 가진 객체의 정보값이 동시에 변경 됩니다.

O-Tag 에는 객체로부터 정보를 가져오는 [객체획득정보태그]와 객체에 정보를 직접 부여하는 [그리드 정보태그], [객체명명정보태그]가 있습니다.

◈ 그리드정보

.GI01 축렬그리드 : 객체에 임의의 축렬그리드 값을 부여하여 표시합니다.

◈ 객체획득정보태그

.OI01길이 : 객체의 길이 값을 표시합니다.
.OI02면적 : 폐구간 다각형 객체의 면적 값을 표시합니다.
.OI03지름 : 원형 객체의 지름 값을 표시합니다.
.OI04반지름 : 원형 객체의 반지름 값을 표시합니다.
.OI05측정값 : 치수 객체의 치수 측정값을 표시합니다.
.OI07세그먼트 길이: 객체의 세그먼트 길이 값을 표시합니다.
.OI08산출근거: 객체의 면적계산식을 표시합니다.
.OI10연산: 객체의 연산값,수식,백분율 등을 표시합니다.
.OI12수량 : 블록객체의 수량을 표시합니다.
.OI13블록정보 : 블록의 이름 또는 설명을 표시합니다.
.OI14두께 : 두개의 선, 호, 폴리선 사이의 두께를 표시합니다.
.OI15레벨 : 선,호,폴리선,점 등 객체 사이의 레벨을 표시합니다.

◈ 객체명명정보

.ON01 이름 : 객체에 임의의 이름을 부여하여 그 값을 표시합니다.
.ON02 번호 : 객체에 임의의 숫자형식의 번호를 부여하여 그 값을 표시합니다.
.ON03 재료 : 객체에 임의의 재료이름을 부여하여 그 값을 표시합니다.
.ON04 설명 : 객체에 임의의 필요정보를 부여하고 그 값을 표시합니다.
.ON07 패턴번호 : 객체에 임의의 패턴번호를 부여하고 그 값을 표시합니다.

midas CAD는 정보기반의 디자인으로 작업의 정합성을 확보할 수 있습니다.

[정보값 변경] [정보삭제] [정보태그 부여] [정보태그 변경] [정보태그 삭제]

◈ 정보 블록의 정의

정보 블록은 일반 객체에, 정보태그가 부여된 정보객체를 블록으로 정의한 경우를 말합니다.

정보태그는 블록 내부 객체의 정보를 표현합니다.

생성 된 정보 블록의 크기가 변경되어도, 그 정보값은 블록 정의 시점의 정보를 유지합니다.

정보를 변경하기 위해서는 REFEDIT 모드에서, 대상 객체의 정보를 수정합니다.

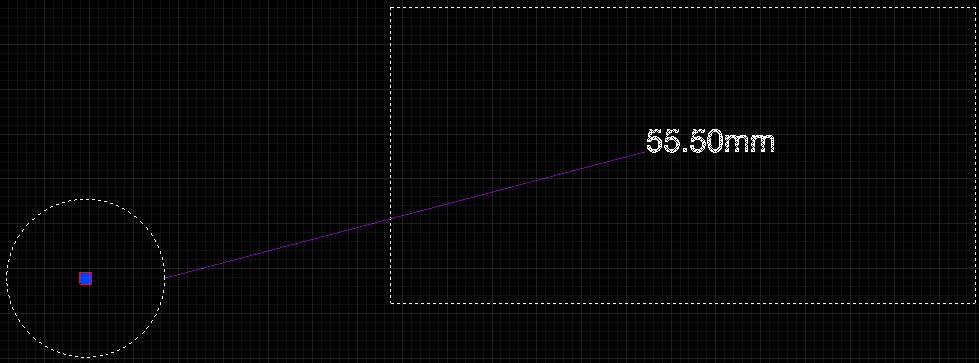

1. ON,OI 태그의 대상 객체가 블록 외부에 존재하는 경우

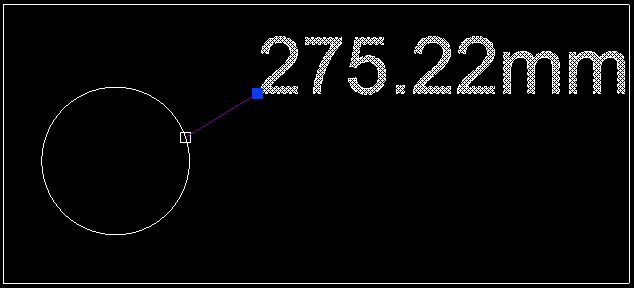

정보 블록에는 대상 객체 연결점이 나타납니다.

연결점을 유효한 대상에 부착하면, 대상의 정보를 블록내부 태그가 표시합니다.

2. TIR 태그

정보 블록의 영역이 변경되면 그 영역값을 표현합니다.

3. TN 태그

블록 내부에서도 프로젝트 전체에 적용되는전역값을 표현합니다.

4. TI 태그

블록 내부에서도 대상의 정보를 표현합니다.

◈ 정보블록 정보값 수정 기능

1. 직접 수정

정보 블록내부 태그를 더블 클릭하면, 정보값을 직접 수정할 수 있습니다.

단, 정보값 수정 방식은 정보 블록이전의 태그 객체의 유형을 따라갑니다.

MTEXT인 경우, MTEXT 수정 대화상자를 통해서 수정하며,TEXT인 경우, DDEDIT방식으로 수정할 수 있습니다.

2. 블록 내부 편집

일반 CAD모드 수정과 동일하며, 저장을 선택하면, 그 태그 속성 및 정보가 반영됩니다.

▒ 프로젝트관리 기능 (Project Management)

midas CAD는 프로젝트 전체를 하나의 파일로 관리합니다.

하나의 프로젝트는 하나의 파일로 관리할 수 있는 프로젝트 데이터 구조를 갖춰 간편하고, 효율적으로 작업 결과물을 관리할 수 있도록 만들어 졌습니다.

각각의 시트정보를 기반으로 워크트리를 통해 시트를 그룹핑하여 체계적으로 관리할 수 있습니다.

시트별 줌핏, 선택, 활성화, 복사, DWG 저장으로 작업 접근성이 향상되고, 외부도면의 프로젝트 포함과 윈도우 및 시트 단위별로 기존 CAD파일과도 쉽게 연관작업이 가능합니다.

각 시트별 연속출력 및 dwg파일로 일괄 저장이 가능합니다.

▒ 도면요소 통합 관리 (Drawing Libaray Integration)

midas CAD는 도면요소를 통합 관리가 가능합니다.

한 개의 윈도우에서 등록한 도면요소를 그 프로젝트내에서 뿐만 아니라 다른 프로젝트에서도 손쉽게 사용이 가능합니다.

도면요소의 통합을 통해 프로젝트의 모든 윈도우에 사용하는 도면요소를 통합하여 관리할 수 있습니다.
