[CIVIL NX] 내진성능평가 브레이크아웃에서 실제 파괴각도를 고려한 투영면적은 어떻게 적용하나요?

질문

내진성능평가 브레이크아웃에서 실제 파괴각도를 고려한 투영면적은 어떻게 적용하나요?

답변

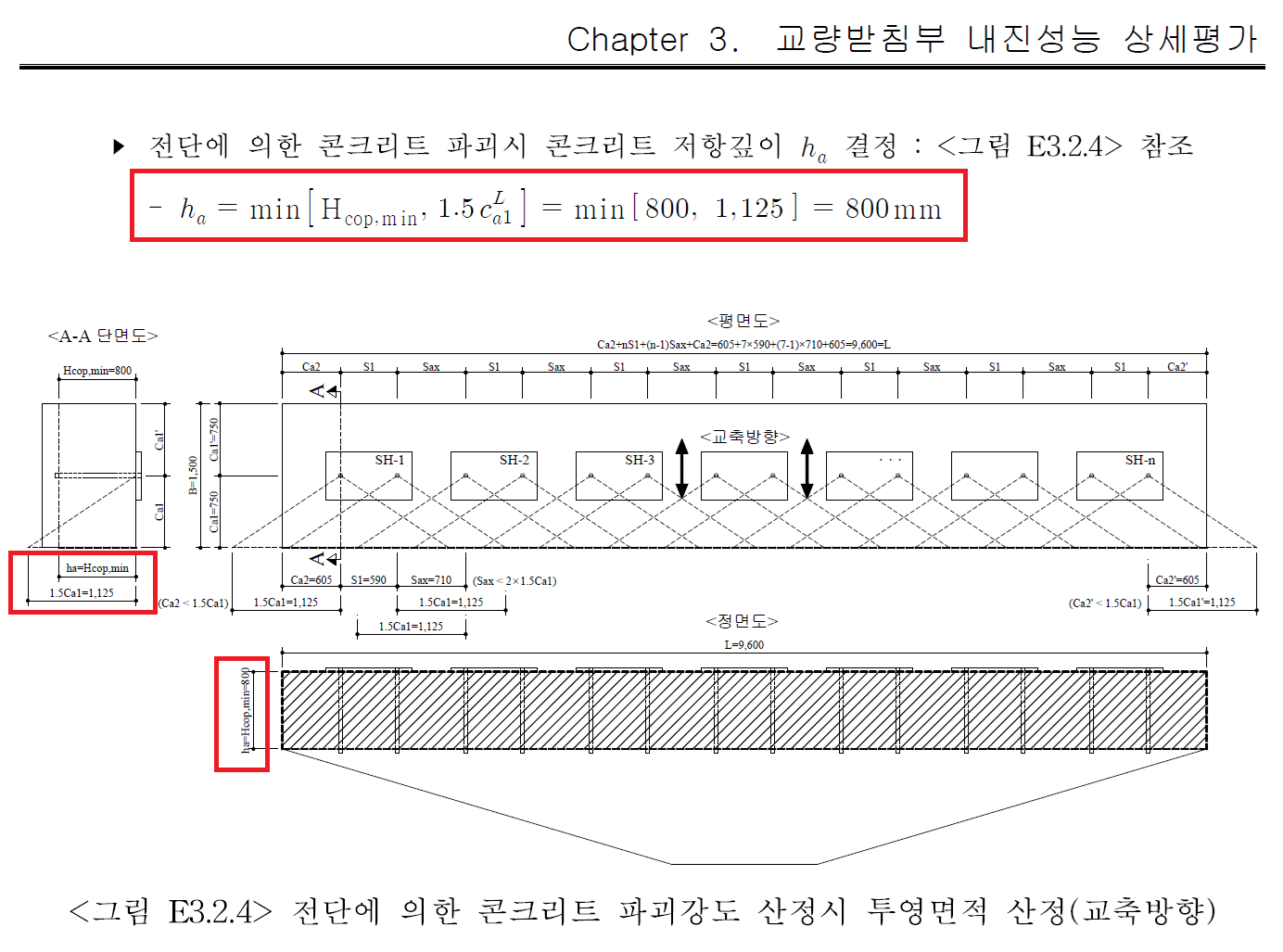

기존 시설물(교량) 내진 성능 평가 요청 해설 및 예제집(2015.12)에서는 아래와 같이 콘크리트 저항 깊이 ha​는 Hcop,min​과 1.5Ca1​을 비교하여 두 값 중 작은 값으로 산정하도록 제시하고 있습니다.

CIVIL NX의 내진성능평가 프로세스는 「기존 시설물(교량) 내진성능 평가 예제집」을 준용하고 있으며, 콘크리트 저항 깊이 ha 역시 동일한 기준에 따라 Hcop,min 과 1.5Ca1 을 비교하여 두 값 중 작은 값으로 산정하고 있습니다.

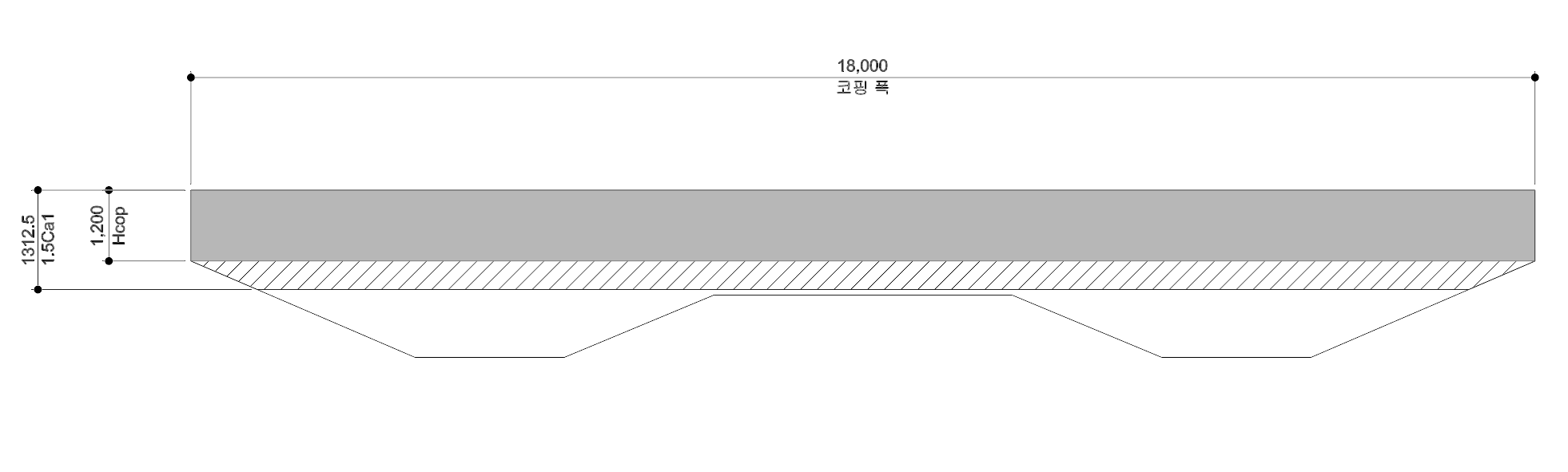

다만, 최근 아래 그림과 같이 1.5Ca1에 해당하는 범위 중 빗금으로 표시된 부분까지 콘크리트 파괴 투영면적에 포함하여 검토가 가능한지에 대한 문의가 접수되고 있습니다.

<예시>

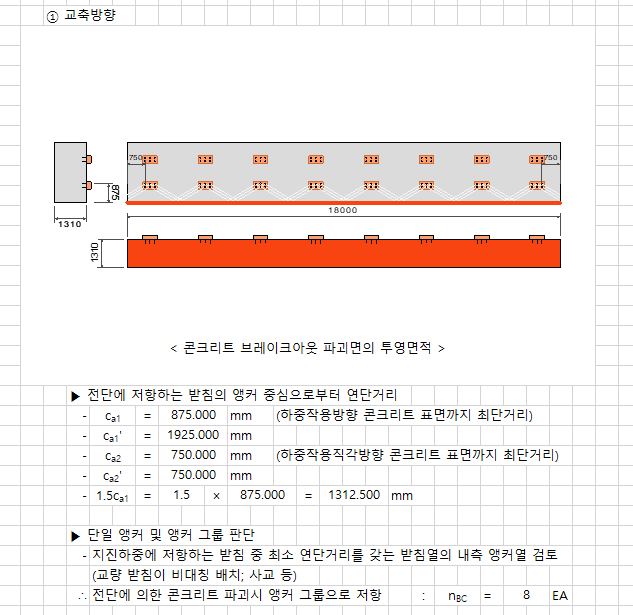

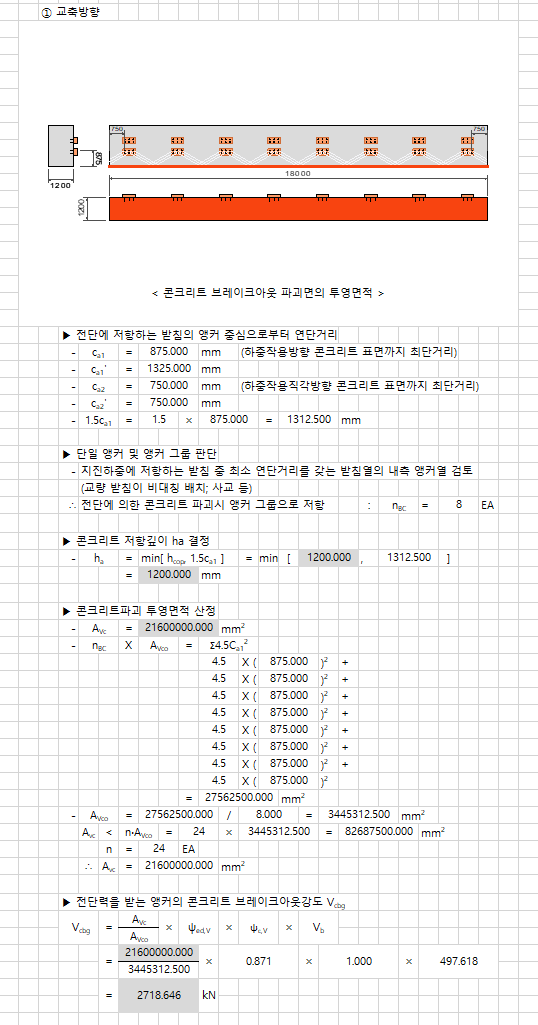

<CIVIL NX 내진성능평가 계산서>

1.5Ca1의 빗금친 부분까지 콘크리트 파괴 투영면적에 포함하여 검토하기 위해서는 현재 별도의 엔지니어 작업이 필요합니다.

해당 기능은 향후 개발팀에 전달하여 기능 개선이 이루어질 수 있도록 검토할 예정입니다.

아래 이미지는 성과품이 대부분 PDF 형식으로 제출되는 점을 고려하여, 별도의 CAD 작업을 통해 아래와 같이 실제 파괴각도를 반영한 콘크리트 파괴 투영면적을 작성한 예시입니다.

따라서 현재는 CAD를 이용하여 별도로 작업하신 후, 실제 파괴각도를 고려한 콘크리트 파괴 투영면적을 산정하여 검토해 주시기 바랍니다.
(현재 해당 검토를 위해서는 별도의 CAD 작업이 필요합니다.)

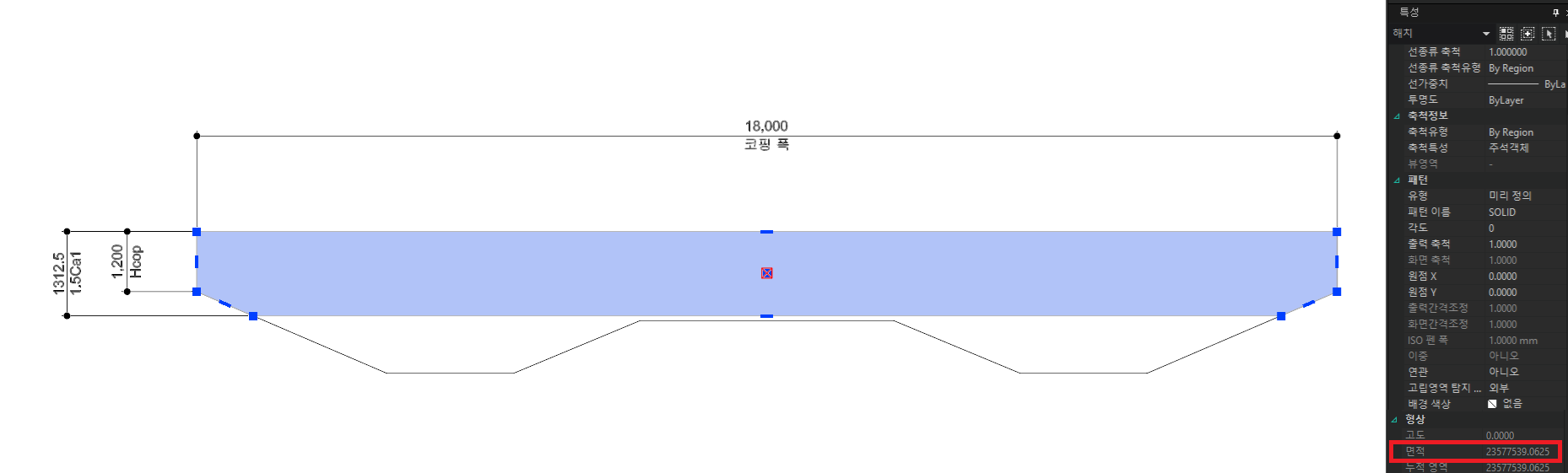

<CAD 작성>

면적 : 23577539 (≈23580000 mm2)

산출된 콘크리트 파괴 투영면적을 코핑 폭으로 나누어, 아래와 같이 콘크리트 저항 깊이에 해당하는 등가 높이 hcop를 산정합니다.

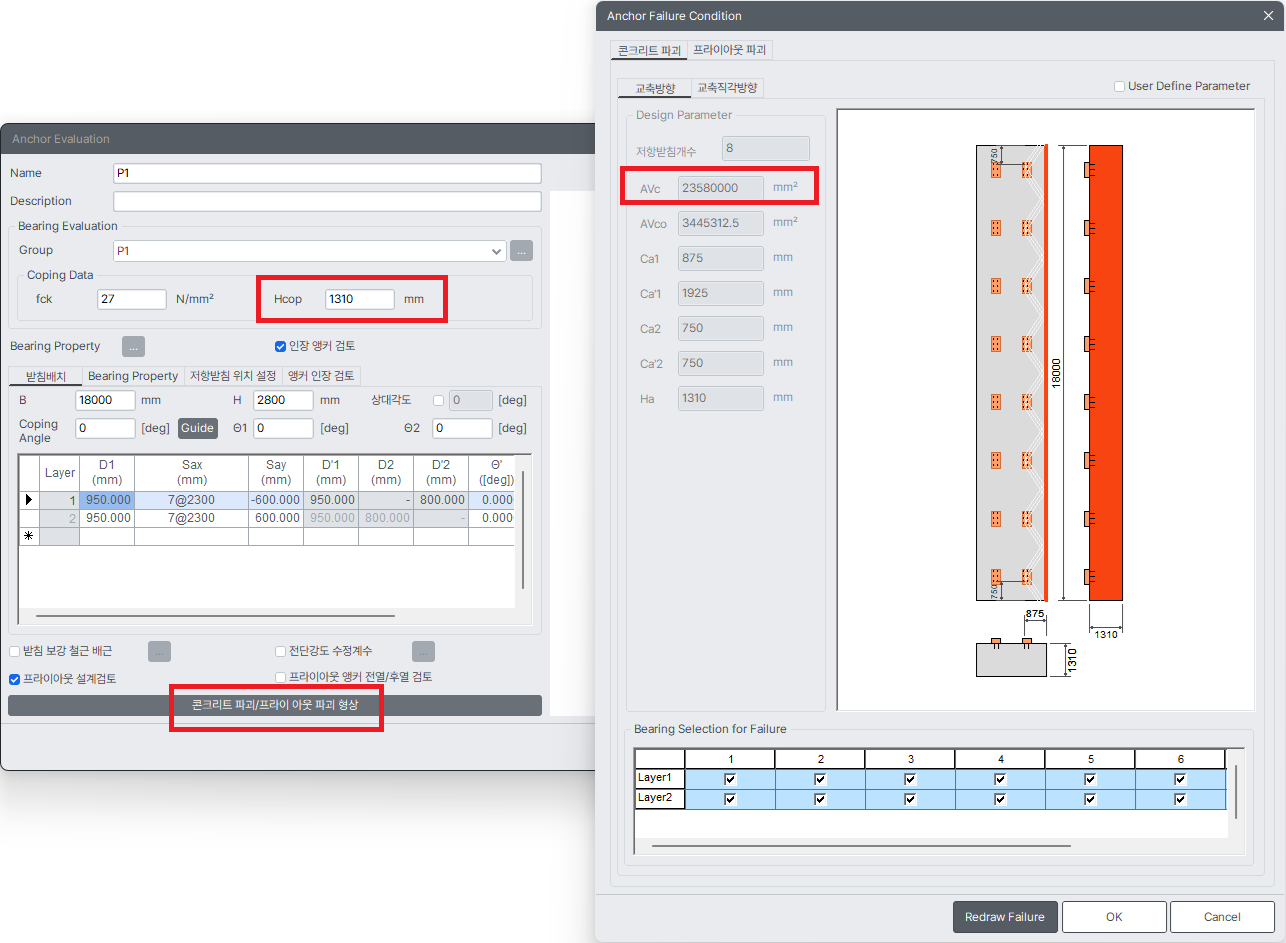

산정한 등가 높이 hcop는 Seismic Perform. > Bearing Eval. > Define Anchor Evaluation > Anchor Evaluation에서 Hcop 설정값으로 입력합니다.

콘크리트 저항깊이의 등가 높이 변환 hcop 산정 :

23577539 mm2 (≈23580000 mm2, 투영면적) / 18000 mm (코핑 폭)

= 1310 mm (콘크리트 저항깊이 등가 높이 변환 hcop)

<수정 전 내진성능평가 계산서>

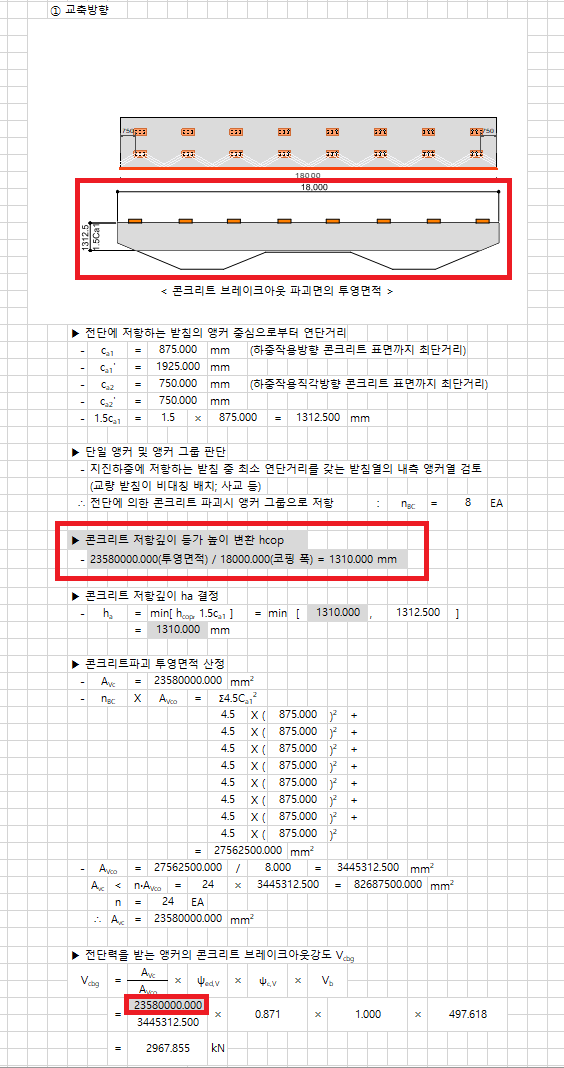

<수정 후 내진성능평가 계산서>

아래 이미지는 성과품이 대부분 PDF 형식으로 제출되는 점을 고려하여, 별도의 CAD 작업을 통해 아래와 같이 작성해 주시기 바랍니다.
해당 작업을 위해서는 별도의 CAD 작업이 필요합니다. CAD 배경색을 흰색으로 변경한 후, 해당 화면을 캡처하여 아래와 같이 작성하였습니다

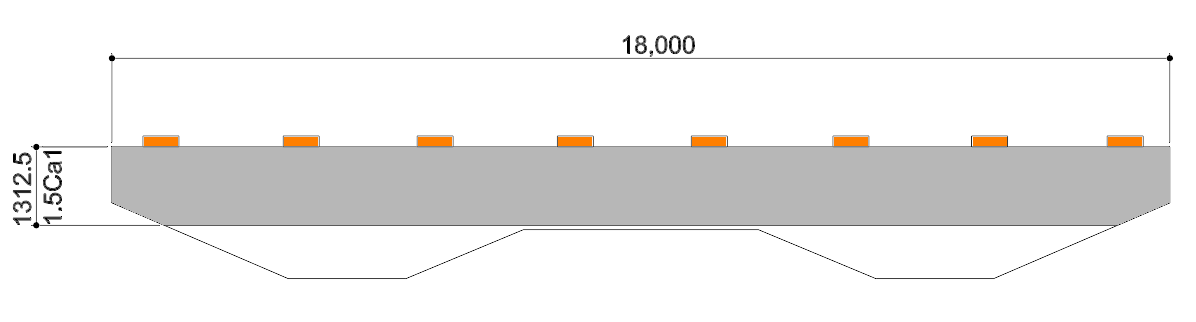

<CAD 작성>

추가할 문구(해당 문구는 프로젝트에 맞게 면적과 코핑 폭을 수정하여 적용하시기 바랍니다.) :

(예시)

▶ 콘크리트 저항깊이 등가 높이 변환 hcop

  - 23580000(투영면적) / 18000(코핑 폭) = 1310 mm

아래와 같이 위에 이미지와 문구를 계산서에 별도로 추가하시기 바랍니다.

이를 통해 실제 파괴각도에 따른 투영면적을 반영한 Avc = 23580000 로 검토가 가능합니다.
