機能
- 未使用の要素番号を整理して、全体の座標系の各軸方向別の優先順位に従って再付与します。
経路
メインメニュー： [節点/要素] タブ > [番号] グループ > [整列] > [要素番号の整列]
ショートカットキー： [Alt] + 0
入力

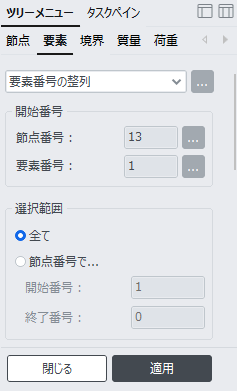

要素番号の整列 ダイアログボックス
“要素番号の整列” の右側 ボタンをクリック ： 要素テーブルを表示
開始番号
このコマンドは使用しません。
節点番号 ボタンをクリックして節点の開始番号を定義します
要素番号 ボタンをクリックして要素の開始番号を定義します
選択範囲
要素番号を順次再付与する要素番号の範囲を指定
全て：全ての要素を対象とする場合
節点番号で...：一部の要素を対象とする場合
開始番号：最初の要素番号
終了番号：最後の要素番号
