機能
- 構造材料(コンクリート)の時間による弾性係数の変化を反映するために、圧縮強度または弾性係数の変化を定義します。
- 各部材は生成される時点から材齢が累積され、施工段階で適切な弾性係数を持つようになっています。
- 合成断面の場合、各位置別に打設時点が異なるため、同じ部材でも位置別に材齢が異なる効果を考慮できます。
- この機能が正しく動作するためには、以下の 2 つの項目を一緒に入力する必要があります。
1. 施工段階解析の制御データ でVariation of Comp. Strengthオプションをチェックします。
2. 時間依存性材料で連結 で定義した弾性係数の変化特性を特定材料に付与します。
経路
メインメニュー: [材料/断面] タブ > [材料特性] グループ > [時間依存性材料] > [圧縮強度]
入力

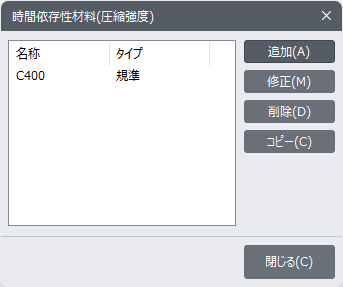

時間依存性材料(圧縮強度) ダイアログボックス
追加
次の事項を入力します。
修正
入力した内容を修正します。
削除
目的の項目を削除します。
コピー
入力されている項目をコピーします。

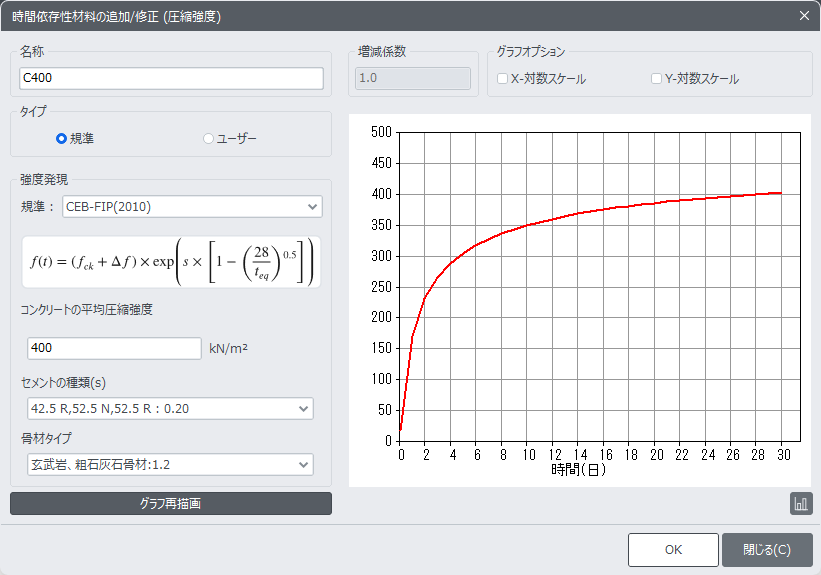

追加/修正 時間依存性材料 (圧縮強度)
名称
コンクリートの時間による弾性係数(圧縮強度)の変化を定義する関数の名前を入力します。
タイプ
材料の強度変化の定義方法を選択します。
規準:設計規準によるコンクリートの圧縮強度の変化を定義します。
ユーザー:ユーザーが直接弾性係数/圧縮強度/引張強度の変化を入力します。

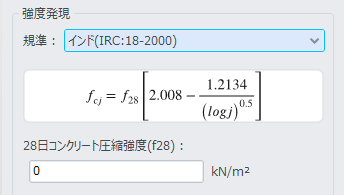

強度発現

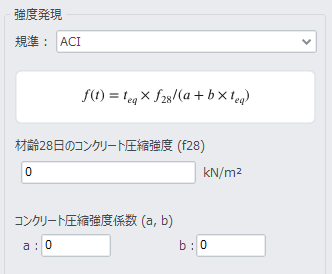

タイプで規準を選択すると、圧縮強度を用いて弾性係数の変化を定義します。
コンクリート圧縮強度28日(f28)及びコンクリート圧縮強度係数(a、b)を指定します。
解析に反映される弾性係数は、コンクリートの圧縮強度と単位重量を利用して算出されます。

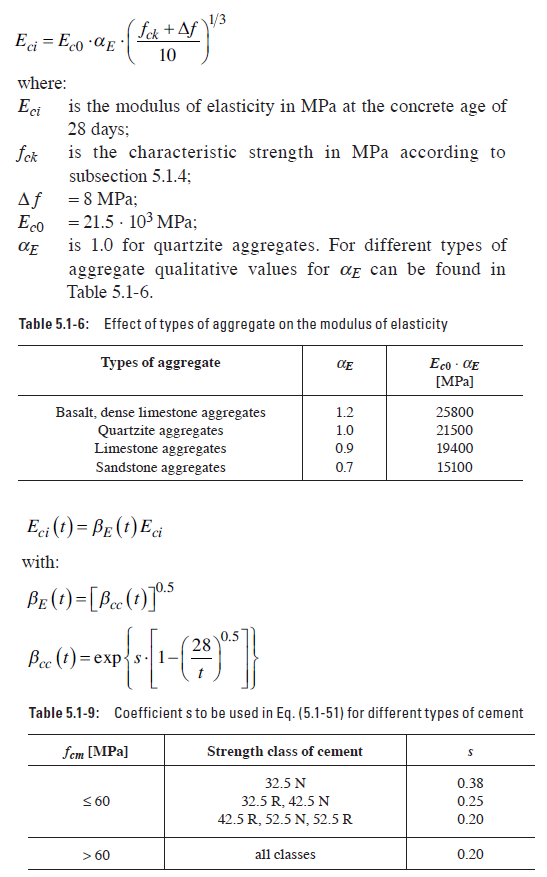

解析に反映される弾性係数は以下の式から計算され、結果>結果テーブル>施工段階>Elem CEB-FIP(2010)が選択されているときに確認できます。
コンクリートの平均圧縮強度
セメントの種類(s):セメントの種類によって係数を選択します。
RS:超早強セメント
N,R:普通または早強セメント
SL:遅延型セメント

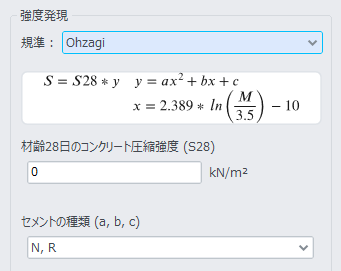

材齢28日のコンクリートの圧縮強度(S28)
セメントの種類(a,b,c):セメントの種類によって係数を選択します。
RS:超早強セメント
N,R:普通または早強セメント
SL:遅延型セメント
Fly-ash:フライアッシュを使用する場合
コンクリートの圧縮強度の変化を定義するために、次の式を使用します。28日にコンクリート圧縮強度を指定します(S28)。

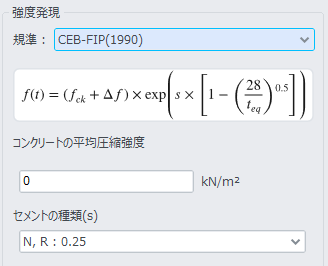

コンクリートの平均圧縮強度
コンクリート圧縮強度28日(fck+delta_f)及びセメント種類(s)の平均値を指定します。
セメントの種類(s):セメントの種類によって係数を選択します。
Class R:早強セメント
Class N:普通セメント
Class S:遅延型セメント

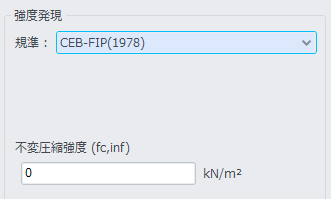

不変圧縮強度(fc,inf):コンクリート圧縮強度
28日のコンクリート圧縮強度(f28):コンクリート圧縮強度
適切な材齢におけるコンクリートの平均弾性係数は、次のように計算されます。

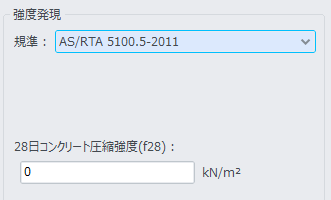

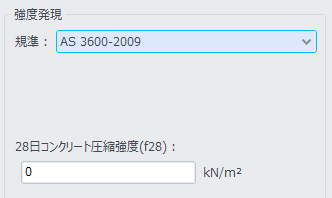

オーストラリア標準には適切な年齢の圧縮強度に対する方程式がないため、CEB-FIP1978に明示された次の方程式に基づいて計算されます。
28日のコンクリート圧縮強度(f28):コンクリート圧縮強度
適切な材齢におけるコンクリートの平均弾性係数は、次のように計算されます。
オーストラリア規準には適切な年齢の圧縮強度に対する方程式がないため、CEB-FIP1978に明示された次の方程式に基づいて計算されます。

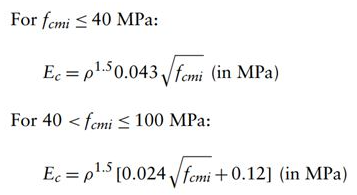

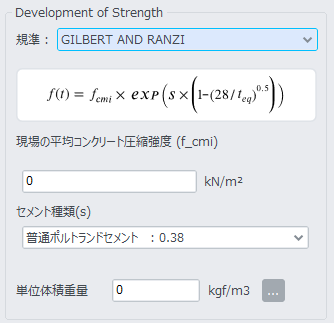

コンクリートの現場平均圧縮強度を28日(fcmi)
弾性係数
ρ: Weight density
ρ: 重量密度
時間による弾性係数です
セメントの種類(s)
普通ポルトランドセメント:s=0.38
早期セメント:s=0.25
増減係数
ユーザータイプを指定した場合、入力した弾性係数に適用する増減係数を入力します。
グラフオプション
グラフの X軸または Y軸を対数スケールに変換します。
グラフタイプ
グラフの Y軸を圧縮強度、引張強度、弾性係数の中から指定します。
