機能
- 任意の節点に集中質量データ (Lumped Translation Mass/Rotational Mass Moment of Inertia) を入力したり、既に入力された節点質量を修正または削除します。
経路
メインメニュー：[荷重] タブ > [荷重タイプ：静的荷重] > [質量] グループ > [質量] > [節点質量]
入力

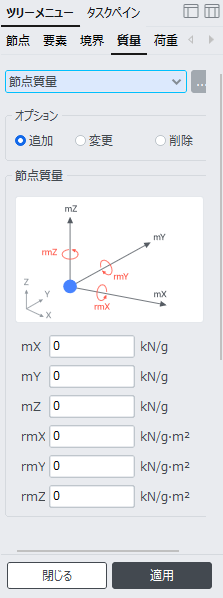

節点質量 ダイアログボックス
“節点質量” の右側の
ボタン：節点質量テーブルを表示します。
オプション
追加：任意の節点に集中質量を新規または追加入力する場合に指定
変更：既に入力されている任意節点の集中質量データを変更する場合に指定
削除：既に入力されている任意節点の集中質量データを削除する場合に指定
節点質量
集中質量データを全体座標系を基準として入力します。
mX：集中質量の全体座標系X軸方向の並進成分 (Translational Mass)
mY：集中質量の全体座標系Y軸方向の並進成分 (Translational Mass)
mZ：集中質量の全体座標系Z軸方向の並進成分 (Translational Mass)
rmX：集中質量の全体座標系X軸に対する回転成分 (Rotational Mass Moment of Inertia)
rmY：集中質量の全体座標系Y軸に対する回転成分 (Rotational Mass Moment of Inertia)
rmZ：集中質量の全体座標系Z軸に対する回転成分 (Rotational Mass Moment of Inertia)
各質量成分は次のように計算されます。
集中質量成分 =
回転質量慣性モーメント =
ここで、 r は重心から当該質量成分中心までの距離です。
集中質量の単位は重量を重力加速度で割った単位 [重量 × (時間²/長さ)] であり、回転質量慣性モーメントの単位は質量に長さ単位の２乗をかけた単位 [重量 × (時間²/長さ)) × 長さ²] になります。
したがって、MKS単位系またはEnglish単位系を使用する場合には、重量に重力加速度で割った値で質量データが入力する必要があります。この時、重力加速度は "解析モデルの基本設定" で入力された値を使用します。参考に、SI 単位系を使用する場合には、質量の単位が [kg] または [ton] であるため、MKS 単位系で使用される重量値に重力加速度を掛けて、弾性係数または荷重を SI 単位系で入力する必要があります。

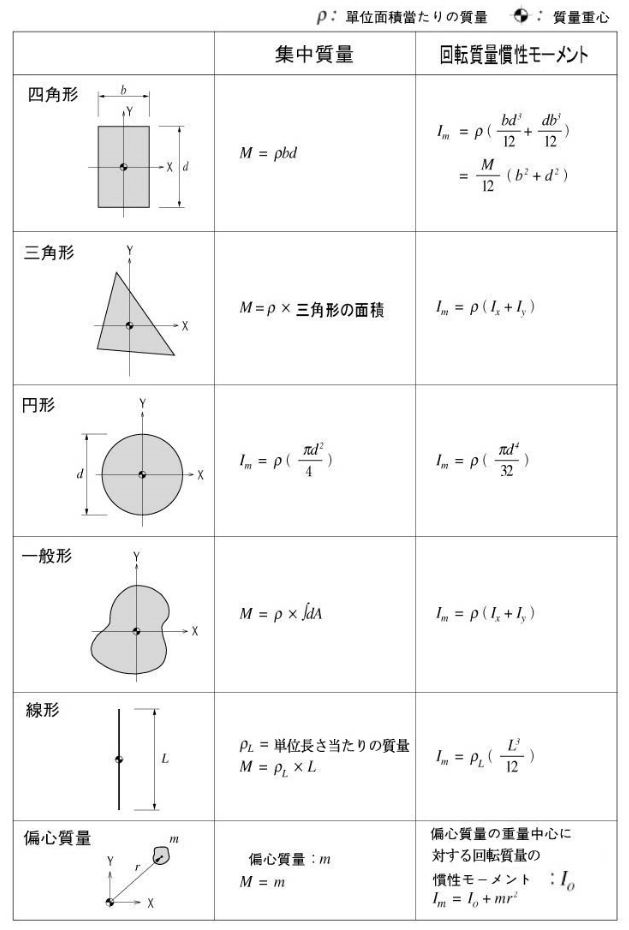

質量データの算定方法
