Analysis Result Tables 作成 編集

結果テーブル-トラス要素の断面力/応力度

機能

  • 解析結果で発生したトラス要素の断面力と応力度をスプレッドシート形式のテーブルで確認します。
  • Civil NXのテーブルツールの詳細については、オンラインマニュアルの”テーブルツールの使い方”を参照してください。



経路

メインメニュー:[結果]タブ > [タイプ : 一般] > [テーブル]グループ > [結果テーブル] > [トラス要素] > [断面力/応力度]



入力

「トラス要素の断面力」、「トラス要素の応力度」を参照してください。

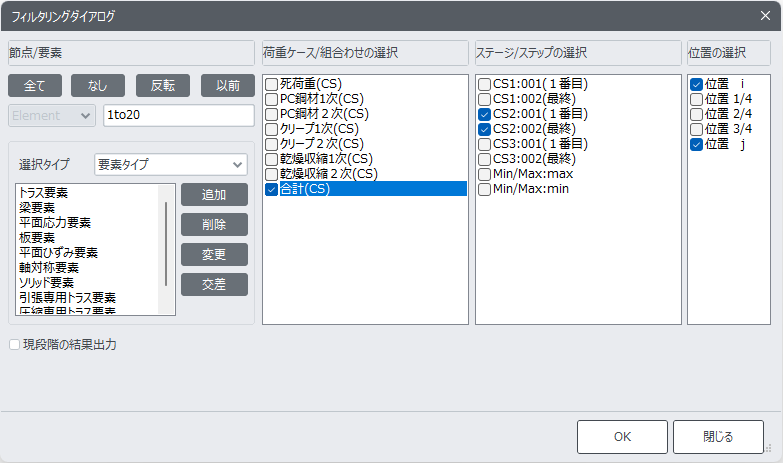

トラス要素 > 断面力/応力度テーブル機能を実行すると、フィルタリングダイアログが表示されます。ここで、出力対象の要素、荷重条件、施工段階などを選択し、OKボタンをクリックします。出力対象の要素を選択しないと全てのトラス要素に対する結果が出力され、場合によってはかなりの時間が掛かることがあります。



NOTE.png フィルタリングダイアログの使用については、"テーブルツールの使い方"を参照します。

フィルタリングダイアログで、”現段階の結果出力”を選択すると、選択したステージの断面力を出力します。

NOTE.png ”現段階の結果出力”は「解析>解析制御>施工段階」において、”ステージ単独結果を保存(梁/トラス)”をチェックした際に確認できます。



要素 : 要素番号

荷重 : 単位荷重条件

ステージ : 施工段階

ステップ : 施工段階中のステップ

断面力 - I : i (N1) 節点におけるトラス要素の軸力

断面力 - J : j (N2) 節点におけるトラス要素の軸力

応力度 - I : i (N1) 節点におけるトラス要素の軸方向応力度

応力度 - J : j (N2) 節点におけるトラス要素の軸方向応力度



NOTE.png 解析結果テーブルでステージとステップの列は、施工段階解析(又は水和熱解析)時に出力されます。ステップの列は、幾何非線形解析時にも出力されます。
