機能
部材の材料特性を入力します。
等方性材料と直交異方性材料の2種類を提供します。但し、直交異方性材料はユーザ定義材料でのみ指定できます。また、材料非線形解析時には、塑性材料を指定します。(“塑性材料” 参照)
呼出
リボンメニュー：材料/断面 > 材料 > 材料
入力

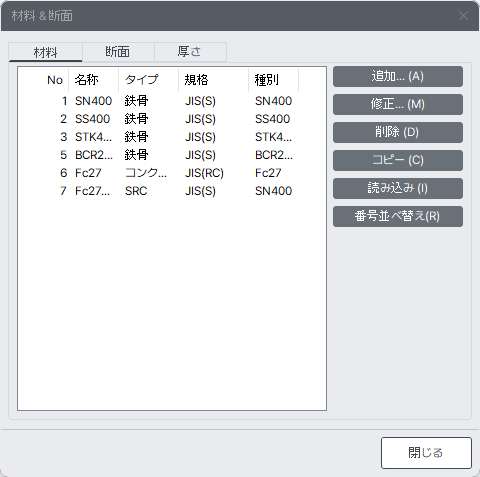

材料 定義 ダイアログボックス
追加：次の事項を入力して新規材料を追加
修正：既に入力されている材料データを修正
削除：既に入力されている材料データを削除
コピー：既に入力されている材料データをコピー
読み込み：材料データが入力されている既存の fn.mgbxファイル から材料データを読み込む

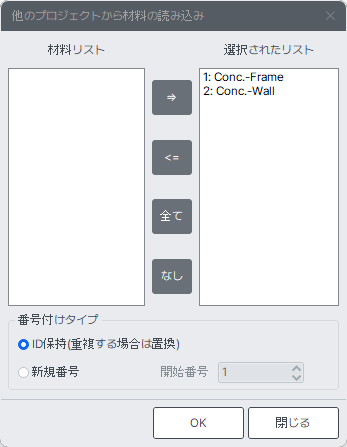

読み込み ダイアログボックス
材料リスト： 既存の fn.mgbxファイル に入力されている材料データが表示されます。
選択されたリスト：読み込みしようとする材料データを選択してリストに登録します。
fn.mgbx を選択すると、既存の fn.mgbx に入力されている全ての材料データが選択リストに登録されます。
番号付けタイプ：材料番号の読み込み方式を指定します。
ID 保存（重複する場合は置換）：既存の fn.mgbxファイル で入力された材料番号を同一に適用して読み込みます。
新規番号：読み込んだ材料データに新しい番号を付与します。
番号並べ替え
既に入力されている材料データの番号を変更
番号並べ替え ダイアログボックス
開始番号：変更する材料番号の開始番号を入力します。
増分：材料データ番号の増分値を入力します。
要素材料番号の変更：要素の材料番号を変更します。この機能を使用すると、既に定義された材料番号が変更されます。 もしこの機能を使用しない場合、選択された既存の材料番号は、材料名称が定義されていない状態に切り替わり、追加でユーザーが指定した材料番号が要素の指定なしに新しく生成されます。
「材料データ追加方法」
一般
材料番号：材料番号
名称：材料名称
弾性データ
タイプ：材料の種類を選択し、
関連データを次のように入力します。
材料のタイプ：等方性と異方性の材料を選択します。
等方性：等方性材料
直行異方性：異方性材料
(タイプ = ユーザー定義の場合のみ)
タイプ = '鉄骨'
規格：国別規格を選択します。
種別：選国別標準を選択します。
タイプ = 'コンクリート'
規格：国別規格を選択します。
タイプ = 'SRC'
上記のタイプ= ‘鉄骨’ と ‘コンクリート’ に関する材料物性値と同様に、 ‘鉄骨’ と ‘コンクリート’ 欄に入力します。
タイプ = 'ユーザー定義'
材料のタイプが ‘鉄骨’ ，‘コンクリート’ または ‘SRC’ でない場合、またはユーザーが材料の特性を直接定義しようとするときに選択します。
直交異方性材料に対する材料も要素座標系基準で定義できます。ただし、ユーザー定義で定義された材料は設計機能に適用されません。

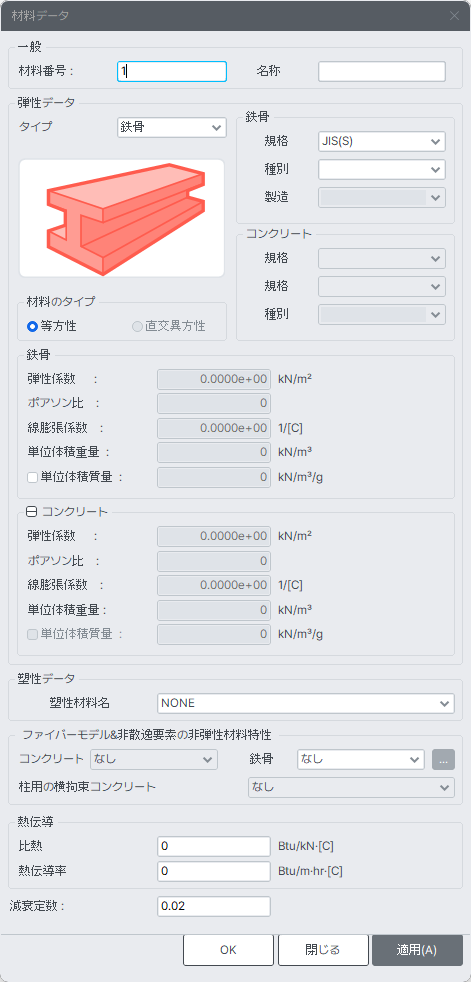

材料データ ダイアログボックス
「鉄骨ー規格」
なし：ユーザーが材料の物性値を直接入力する場合に選択します。
国別の標準DBから材料データを入力し、部分的に入力値を修正するときにも使用できます。
ASTM(S)：アメリカ材料試験学会
CSA(S)：カナダ規格協会
BS(S)：イギリス規格
BS04(S)：イギリス規格 / BSEN 10025 (2004)
DIN(S)：ドイツ規格協会
EN(S)：ヨーロッパ規格
UNI(S)：イタリア国家規格
GOST(S)：ロシア国家規格
BC1:12-ASTM/BS/JIS/GB(S)：シンガポール建築及び建設庁、BS5950及びEurocode 3、Class 1構造鋼に対する代替構造鋼の使用に関する設計ガイド
BC1:12-Class2(S)：シンガポール建築及び建設庁、BS5950及びEurocode 3、Class 2 構造鋼
BC1:12-Class2(S)：シンガポール建築及び建設庁、BS5950及びEurocode 3、Class3 構造用鋼材の使用に関する設計ガイド
AS/NZS3678(S)：構造用鋼材 - 熱間圧延板、床板及びスラブ(2016)
AS/NZS 3679.1(S)：構造用鋼材 - 熱間圧延棒鋼及び形鋼(2016)
AS/NZS4672.1(S)：鋼材プレストレス材の 一般要件 (2007)
JIS(S)：日本工業規格
JIS-Civil(S)：日本土木規格
GB03(S)：中国 国家規格
GB(S)：中国 国家規格
JGJ(S)：中国工業規格
JTJ：中国道路公社 規格
JTG04(S)：道路公社中国技術規格、ワイヤー及び熱処理鉄筋材DBから選択可能です
TB05 (RC)：TB10002.3-2005 (鉄橋及び暗渠の鉄筋及びプレストレスコンクリート構造物設計規定)
KS(S)：韓国工業規格
KS-民事(S)：韓国土木規格
IS(S)：インド規格
CNS(S)：中国 国家規格
「コンクリートー規格」
なし：ユーザーが材料の物性値を直接入力する場合に選択します。
国別の標準DBから材料データを入力し、部分的に入力値を修正するときにも使用できます。
ASTM(RC)：アメリカ材料試験学会
CSA(RC)：カナダ規格協会
BS(RC)：イギリス規格
材料データがBSまたは中国規格によって定義される場合、円周強度ではなく立方圧縮強度が使用されます。
EN (RC)：ヨーロッパ規格
UNI(RC)：イタリア国家規格
GOST (RC)：ロシア国家規格
AS17 (RC)：AS5100.5 橋梁設計コンクリート(2017)
IRC(RC)：インド道路議会 IRC : 112-2011
IRS(RC)：インド鉄道規格
IS (RC)：インド規格
TMH7(RC)：南アフリカ共和国規格
JIS(RC)：日本工業規格
GB(RC)：中国 国家規格
GB-Civil(RC)：中国 国家規格
JTG04(RC)：中国 道路工学技術規格
TB05 (RC)：TB10002.3-2005 (鉄橋及び暗渠の鉄筋及びプレストレスコンクリート構造設計基準)
KS01(RC)：韓国工業規格(SI単位系)
KS(RC)：韓国工業規格(MKS単位系)
KS-Civil (RC)：韓国土木規格
CNS(RC)：中国 国家基準
JTG04(S)：Jiao Tongbu Gong Lu Biao Zhun (中国)
弾性係数：弾性係数
ポアソン比：ポアソン比
ポアソンの比率は、せん断弾性係数を計算するために使用されます。
線膨張係数：線膨張係数
熱応力解析のための熱係数です。
摂氏：摂氏温度基準
華氏：華氏温度基準
単位体積重量：単位体積重量
重量密度を使用し、解析において自重と質量を計算するために使用します。
せん断弾性係数：せん断弾性係数 (Local-xy, Local-xz, Local-yz)
せん断弾性係数 = 弾性率 / (2x(1+ポアソン比)
材料タイプ=等方性の場合、せん断弾性係数は上記の式で計算されます。材料タイプ=直交異方性の場合、ユーザーがせん断弾性係数値を定義します。
単位体積質量：単位体積あたりの質量(Mass)を使用します。
“単位体積質量” をチェックオンすると、DBに与えられた重力加速度(g)を使用して質量が計算されます。 “単位体積質量” がチェックオフの場合、プロジェクト > 基本設定 で指定した重力加速度(g)を使用して質量が計算されます。この質量は積載荷重と関係なく、固有値解析の質量にのみ適用されます。
塑性データ
塑性材料データを入力します。
塑性材料名：塑性材料で定義した塑性モデルを選択します。
熱伝導
熱伝達データ
比熱：比熱
熱伝導率：熱伝導率
減衰比
構造部材の材料ごとに減衰比を設定します。
コンクリート、鉄骨の減衰比をそれぞれ設定して応答スペクトル解析/時刻歴応答解析の減衰で適用可能です。
- 応答スペクトル解析：エネルギー比例型の設定時に材質ごとの減衰比で設定
- 時刻歴応答解析：エネルギー比例型/質量&剛性比例型の設定時に材質ごとの減衰比で設定
材料ごとの減衰比のデフォルトは以下のようになります。
- 鉄骨：0.02（2％）
- コンクリート/SRC：0.05（5％）
- ユーザー定義：0.00（0％）
