機能
コンクリートの時間による乾燥収縮とクリープを考慮するための材料データを定義します。
コンクリートの乾燥収縮とクリープを考慮した橋梁の施工段階解析および水和熱解析に適用されます。
呼出
リボンメニュー：材料/断面 > 材料 > 時間依存性材料 > 時間依存性材料（クリープ/乾燥収縮）関数
入力

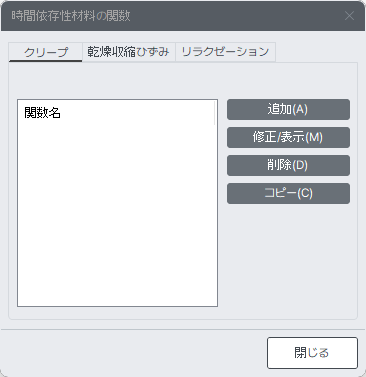

時間依存性材料(クリープ/乾燥収縮) ダイアログボックス
追加：クリープタブ及び乾燥収縮タブからボタンをクリックして次の事項を入力します。
修正/表示：入力した内容を確認・修正します。
削除：入力した内容を削除します。
コピー：入力された内容を複製します。

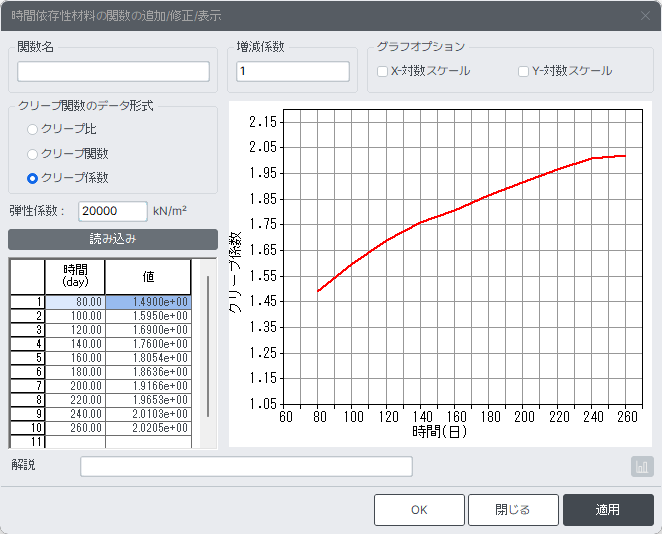

【クリープ】
F時間依存性材料の追加/修正(クリープ/乾燥収縮) ダイアログボックス
時間によるコンクリート材料のクリープ特性を定義します。
関数名 :
クリープを定義する関数の名称を入力します。この名称は、時間依存性材料の追加/修正(クリープ/乾燥収縮)ダイアログボックスの規準でユーザー定義を選択した場合に参照されます。
クリープ関数のデータ形式
入力するデータの種類を指定します。
クリープ比 : 即時たわみを除いた単位応力当たりの変形率
クリープ関数 : 即時たわみを含めた単位応力当たりの変形率
クリープ係数 : 弾性変形率に対するクリープ変形率の比(クリープ係数)
弾性係数
コンクリートの弾性係数を入力します。ひずみよりクリープ係数を計算するとき適用されます。
読み込み
よく使われるクリープ関数をファイルで保存してから読み取りする場合に使われ、ファイル形式(fn.TDM)は、次の通りです。
| * Unit, cm, kgf | 適用する単位を指定(選択事項） |
| * Data | - |
| 20, 0.9934 | 時間, 値の形式でデータを入力(必須事項） |
| 40,1.2182 | - |
| 60, 1.3705 | - |
| 0,1.4883 | - |
| 100, 1.5854 | - |
| 120, 1.6683 | - |
| 140, 1.7408 | - |
| 160, 1.8054 | - |
| 180, 1.8636 | - |
| 200, 1.9166 | - |
| 220, 1.9653 | - |
| 240, 2.0103 | - |
| 260, 2.0252 | - |
増減係数 : 増減係数
グラフオプション : グラフのX軸およびY軸のログスケール変換指定
解説 : 入力した関数に対する説明
【乾燥収縮ひずみ】
時間による乾燥収縮の変形度を定義します。
関数名
乾燥収縮の変形度と変化を定義する関数の名称を入力します。
この名称は、時間依存性材料の追加/修正(クリープ/乾燥収縮)ダイアログボックスの乾燥収縮ひずみ関数で参照されます。
読み込み
よく使われる乾燥収縮変形をファイルで保存してから読み取りする場合に使われ、ファイル形式(fn.TDM)は、クリープタブの場合と同じです。
増減係数 : 増減係数
グラフオプション : グラフのX軸およびY軸のログスケール変換指定
解説 :入力した関数に対する説明

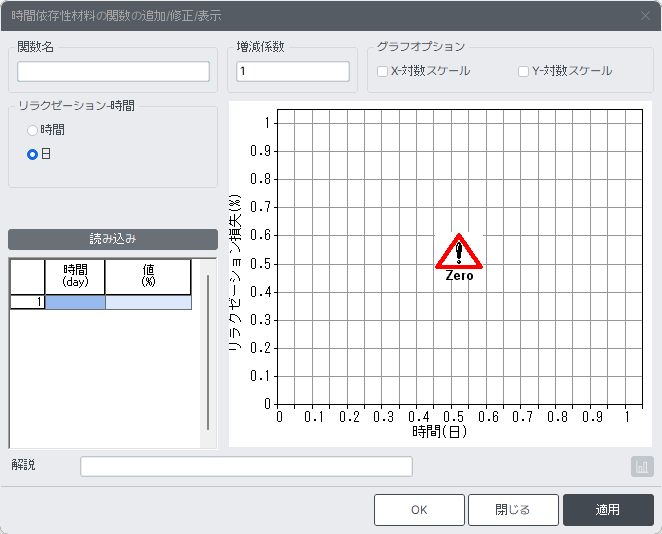

【リラクゼーション】
時間依存緩和率を定義します。
緩和率は、プレストレス荷重で定義された緊張力に基づいています。
長期的なリラクゼーション損失の場合、プログラムは、ユーザーが定義した最終的なリラクゼーション率の後、リラクゼーションが
一定であると想定します。
関数名
クリープを定義する関数の名称を入力します。この名称は、時間依存性材料の追加/修正(クリープ/乾燥収縮)ダイアログボックスの規準でユーザー定義を選択した場合に参照されます。
リラクゼーション時間
入力するデータの種類を指定します。
時間 : 時間
日数 : 日数
読み込み
よく使われるクリープ関数をファイルで保存してから読み取りする場合に使われ、ファイル形式(fn.TDM)は、次の通りです。
| *UNIT, CM, KGF | 適用する単位を指定(選択事項） |
| *DATA | データの開始を表示(必須事項） |
| 1, 2.72 | 時間, 値の形式でデータを入力(必須事項） |
| 5, 3.53 | - |
| 20, 4.41 | - |
| 100, 5.61 | - |
| 200, 6.26 | - |
| 500, 7.22 | - |
| 1000, 8.02 | - |
| 500000, 24.08 | - |
増減係数 : 増減係数
グラフオプション : グラフのX軸およびY軸のログスケール変換指定
解説 : 入力した関数に対する説明
