機能
コンクリートの時間による乾燥収縮と、クリープを考慮するための材料データを定義します。
コンクリートの乾燥収縮とクリープを考慮した、建物の施工段階解析及び水和熱解析に適用されます。
呼出
リボンメニュー：材料/断面 > 材料 > 時間依存性材料 > 時間依存性材料（クリープ/乾燥収縮）
入力
時間依存性材料(クリープ/乾燥収縮) ダイアログボックス
追加：クリープタブ及び乾燥収縮タブからボタンをクリックして次の事項を入力します。
修正/表示：入力した内容を確認・修正します。
削除：入力した内容を削除します。
コピー：入力された内容を複製します。
名称 : 材料の名前を入力します。この名前は、"時間依存性材料で連結"で参照されます。
規準 : クリープ/乾燥収縮に対する材料の特性を定義するための規準を選択します。
【日本（日本道路橋示方書、日本建築学会）】

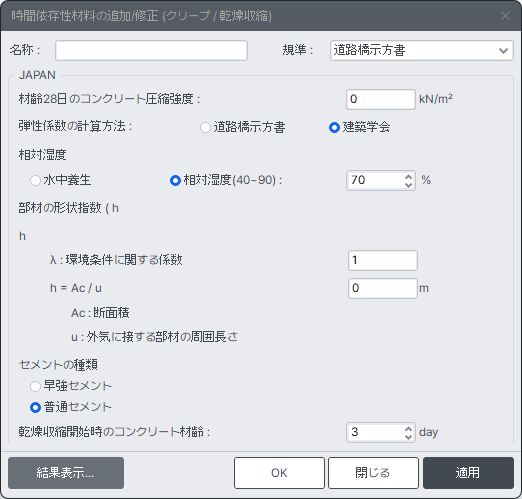

時間依存性材料（クリープ/乾燥収縮）追加 ダイアログボックス--道路橋示方書
28日コンクリート圧縮強度 : 28日圧縮強度
弾性係数の計算方法 : 弾性係数の計算方法として、日本道路橋示方書と日本建築学会で示す方法から選択できます。
相対湿度 : 外気湿度
水中養生 : 水中養生
相対湿度(40~90) : 相対湿度
部材の形状指数 : 構造物の幾何形状寸法
セメントの種類 : セメント種類
乾燥収縮開始時のコンクリート材齢 : 打設後の乾燥収縮開始時間
結果表示：自動計算された時間依存性材料特性をグラフ形式で出力します。
【日本（コンクリート標準示方書）】

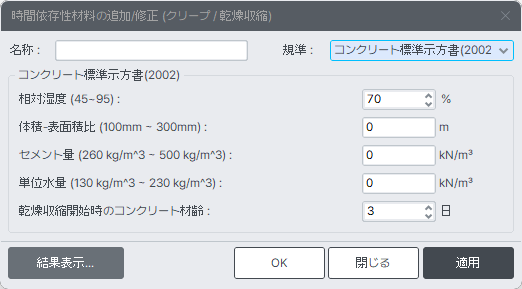

時間依存性材料（クリープ/乾燥収縮）追加 ダイアログボックス--コンクリート標準示方書
相対湿度(40~80) : 外気湿度
体積-表面積比(100mm～300mm) : 体積-表面積比
セメント量(260 kg/m3~500 kg/m3) : 単位体積当たりの使用セメント量
単位水量 (130 kg/m3~230 kg/m3) : 単位体積当たりの使用水量
乾燥収縮開始時のコンクリート材齢 : 打設後の乾燥収縮開始時間
結果表示：自動計算された時間依存性材料特性をグラフ形式で出力します。
【CEB-FIP】

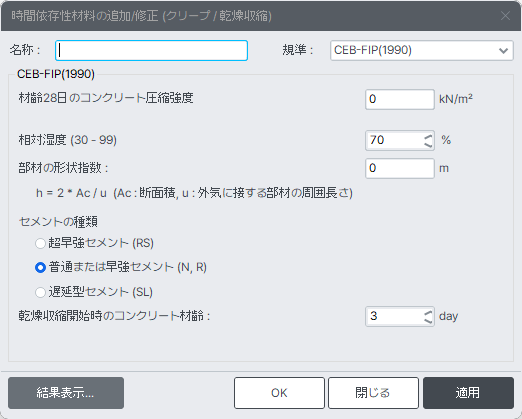

時間依存性材料（クリープ/乾燥収縮）追加 ダイアログボックス--CEB-FIP
28日圧縮強度 : 28日の圧縮強度
相対湿度 (40-99) : 外気湿度
部材の形状指数 : 構造物の幾何形状寸法
セメントの種類 : セメント種類
乾燥収縮開始時のコンクリート材齢 : 打設後、乾燥収縮開始の時間
結果表示：自動計算された時間依存性材料特性をグラフ形式で出力します。
部材の幾何形状寸法(h)は、"部材形状指数の変更"から断面別に変更したり、自動計算させたりできます。
同じ材料に、様々な種類の断面性能を使用したり、テーパー断面を使用したりする場合に適用されます。
【ACI】

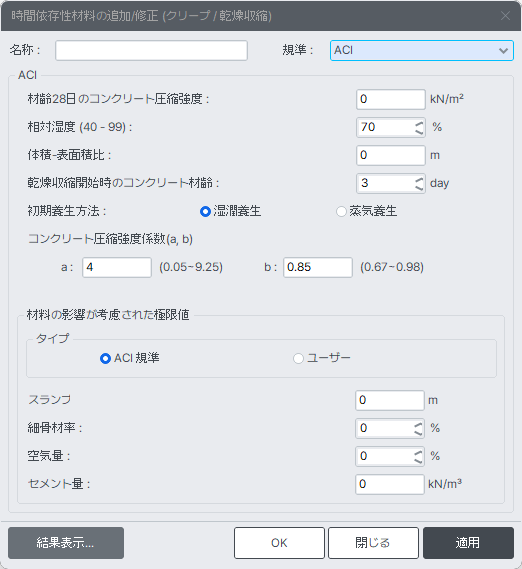

時間依存性材料（クリープ/乾燥収縮）追加 ダイアログボックス--ACI
28日圧縮強度 : 28日の圧縮強度
相対湿度 (40-99) : 外気湿度
体積-表面積比 : 体積-表面積比
乾燥収縮開始時のコンクリート材齢 : 打設後、乾燥収縮開始の時間
初期養生方法 : 初期養生方法
湿潤養生 : 湿潤養生
蒸気養生 : 蒸気養生
材料の影響が考慮された極限値
コンクリートの特性を反映した極限定数を, ACI Codeによって計算するようにするか使用者が直接定義します。
タイプ
ACI 規準
スランプ : コンクリートのスランプ値
細骨材率 : 細骨材率
空気量 : 空気量
セメント量 : セメント量
ユーザー
材料の影響が考慮された極限クリープ係数(1.3～4.15) : コンクリートの特性が反映された極限クリープ係数
材料の影響が考慮された極限乾燥収縮変形率 : コンクリートの特性が反映された極限乾燥収縮変形図
結果表示：自動計算された時間依存性材料特性をグラフ形式で出力します。
【PCA】

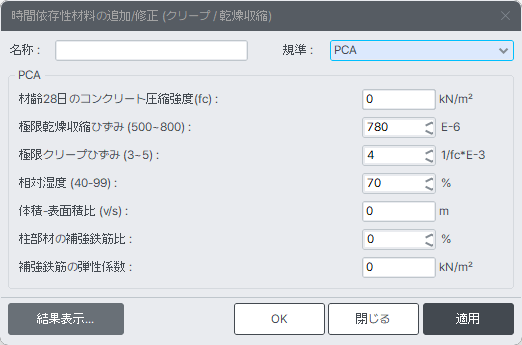

時間依存性材料（クリープ/乾燥収縮）追加 ダイアログボックス--PCA
28日圧縮強度(fc) : 28日圧縮強度
極限乾燥収縮変形率(500～800) : 極限乾燥収縮変形率
極限クリープ変形率(3～5) : 極限クリープ変形率
相対湿度(40～99) : 外気相対湿度
体積-表面積比(v/s) : 体積表面積比
柱部材の補強鉄筋比 : 柱の鉄筋比
補強鉄筋の弾性係数 : 鉄筋の弾性係数
結果表示：自動計算された時間依存性材料特性をグラフ形式で出力します。
【 組合わせ(ACI & PCA)】

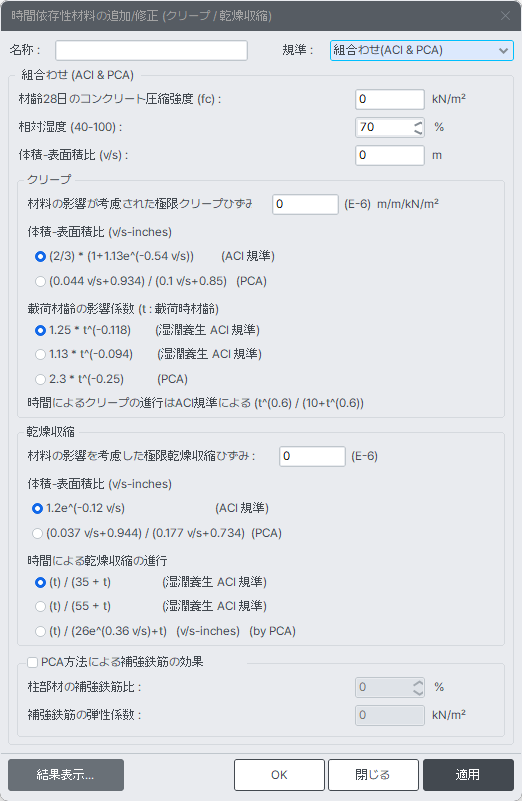

時間依存性材料（クリープ/乾燥収縮）追加 ダイアログボックス--組合わせ(ACI & PCA)
28日圧縮強度(fc) : 28日圧縮強度
相対湿度(40～99) : 外気相対湿度
体積-表面積比(v/s) : 体積表面積比
クリープ
材料の影響が考慮された極限クリープ変形率 : コンクリートの特性が反映された極限クリープ変形率
体積-表面積比(v/s-inches) : 体積-表面積比の計算方法
載荷材齢の影響係数 (t : 載荷時材齢) : 材齢係数の計算方法
乾燥収縮
材料の影響が考慮された極限乾燥収縮変形率 : コンクリートの特性が反映された極限乾燥収縮変形率
体積-表面積比(v/s-inches) : 体積-表面積比の計算方法
時間による乾燥収縮の進行 : 時間の経過による乾燥収縮の進行
PCA方法による補強鉄筋の効果
柱部材の補強鉄筋比 : 柱の鉄筋比
補強鉄筋の弾性係数 : 鉄筋の弾性係数
結果表示：自動計算された時間依存性材料特性をグラフ形式で出力します。
【 韓国規準 】

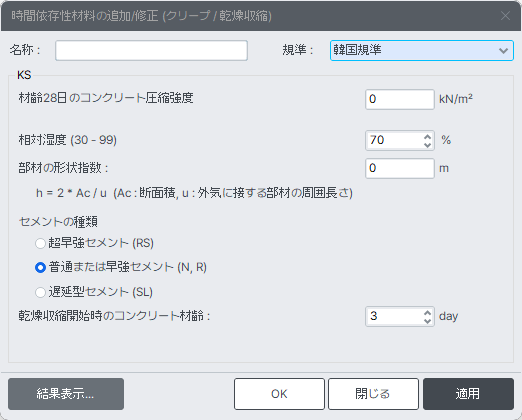

時間依存性材料（クリープ/乾燥収縮）追加 ダイアログボックス--韓国規準
28日圧縮強度 : 28日の圧縮強度
相対湿度 (30-99) : 外気湿度
部材の形状指数 : 構造物の幾何形状寸法
セメントの種類: セメント種類
乾燥収縮開始時のコンクリート材齢 : 打設後、乾燥収縮開始の時間
結果表示：自動計算された時間依存性材料特性をグラフ形式で出力します。
【 ユーザー定義 】
時間の流れによる材料の特性を時間依存性材料(クリープ/乾燥収縮)関数で、ユーザーが直接定義して適用する方法です。

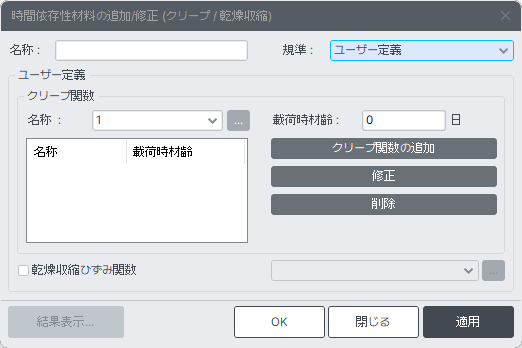

時間依存性材料（クリープ/乾燥収縮）追加 ダイアログボックス--ユーザー定義
クリープ関数 :
適用するクリープ関数を選択します。クリープ関数を追加、修正する場合は をクリックして、
"時間依存性材料(クリープ/乾燥収縮)関数"のダイアログボックスを呼び出します。
載荷時材齢 : 該当材料の部材に、荷重が載荷され始める時の部材材齢
クリープ関数の追加 : 定義したクリープ関数に、載荷時材齢を適用してリストに登録します。
修正：登録されたクリープ関数に適用される載荷時材齢を修正します。
削除：登録されたクリープ関数と載荷時材齢を削除します。
乾燥収縮ひずみ関数 :
適用する乾燥収縮関数を選択します。乾燥収縮関数を追加入力または、修正する場合は をクリックして、
"時間依存性材料(クリープ/乾燥収縮)関数"のダイアログボックスを呼び出します。
時間依存材料の使用例
材料: コンクリート: Fc27
断面: 壁厚=200mm, 柱: 500mm x 500mm, 梁: 500mm x 300mm
作業プロー
1. 一般材質割当(モデル>材料＆断面>材料)
2. 時間依存性材料のクリープ、乾燥収縮変形率定義(モデル>材料＆断面>時間依存性材料（クリープ/乾燥収縮） )
A. 壁
- 規準: CEB-FIP
- 28日圧縮強度: 27N/mm2
- 相対湿度: 70%
- 部材の形状指数, h
Ac: コンクリートの断面積
u: 大気と接する断面の周辺長さ
- セメント種類: 普通または早強コンクリート(N、R)
- 乾燥収縮開始時の材鈴: 3日

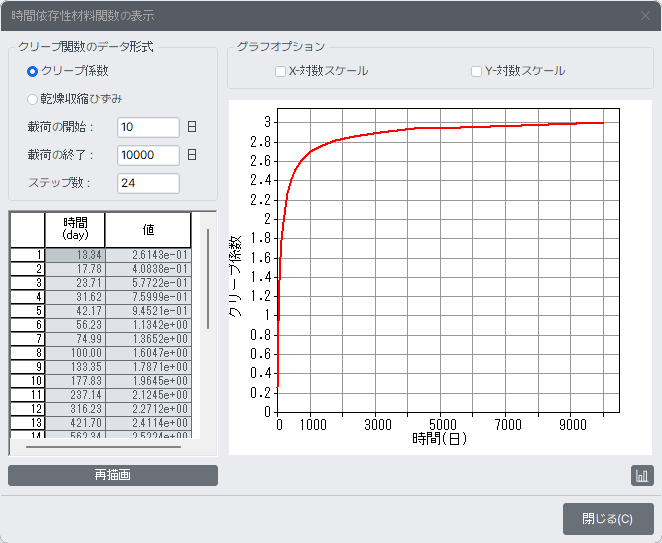

10日に荷重載荷を開始した場合、時間に対するクリープ係数

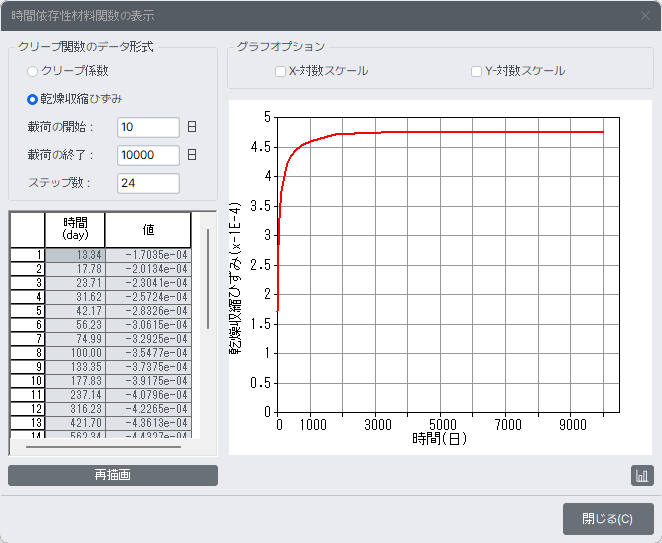

10日に荷重載荷を開始した場合、時間に対する乾燥収縮変形率
B. 柱
- 規準: CEB-FIP
- 28日圧縮強度: 27N/mm2
- 相対湿度: 70%
- 部材の形状指数, h:
Ac: コンクリートの断面積、 u: 大気と接する断面の周辺長さ
- セメント種類: 普通または早強コンクリート(N、R)
- 乾燥収縮開始時の材鈴: 3日
C. 梁
- 規準: CEB-FIP
- 28日圧縮強度: 27N/mm2
- 相対湿度: 70%
- 部材の形状指数, h:
Ac: コンクリートの断面積、 u: 大気と接する断面の周辺長さ
- セメント種類: 普通または早強コンクリート(N、R)
- 乾燥収縮開始時の材鈴: 3日

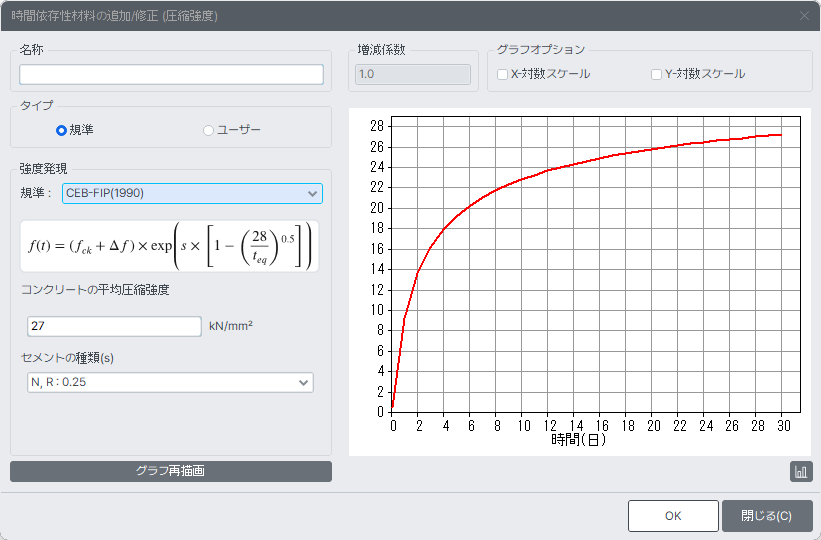

3. 時間に対する圧縮強度発現定義(モデル>材料＆断面>時間依存性材料の追加/修正（圧縮強度） )
- タイプ: 規準
- 強度発現
- 規準: CEB-FIP
- 材鈴28のコンクリート圧縮強度: 27N/mm2
- セメント種類: N, R: 0.25
4. Step1で定義した材質は時間依存材料で連結(モデル>材料＆断面>時間依存材料で連結 )
Genでは時間依存材料に直接割当することはできなく、一般材料のみ要素に割当ができます。よって、時間依存材料を要素に割当するためには、一般材料とリンクさせなければなりません。
