機能

モデルデータ(*.mgbx）以外のファイル形式のデータを取得します。予め開いておいたファイルに取り込みます。

呼出

リボンメニュー　：　ファイル > 外部ファイル読み込み > MIDAS MGTX ファイル(for GEN/GEN NX)

リボンメニュー　：　ファイル > 外部ファイル読み込み > Nodal Results(for GTS)

リボンメニュー　：　ファイル > 外部ファイル読み込み > AutoCAD DXF ファイル(D)

リボンメニュー　：　ファイル > 外部ファイル読み込み > SAP2000(V6、V7) ファイル(P)

リボンメニュー　：　ファイル > 外部ファイル読み込み > SAP2000(V8) ファイル

リボンメニュー　：　ファイル > 外部ファイル読み込み > STAAD2000 ファイル

リボンメニュー　：　ファイル > 外部ファイル読み込み > STAAD2002 ファイル

リボンメニュー　：　ファイル > 外部ファイル読み込み > MSC.Nastran ファイル

入力

・MIDAS/GEN MGTX File

　MIDAS/GEN のテキスト入力ファイルである MGTX ファイルを読み込みます。

・Nodal Results(for GTS)

　MIDASのGTSファイルを読み込みます。

・AutoCAD DXF File

　AutoCADの DXF ファイルを読み込みます。

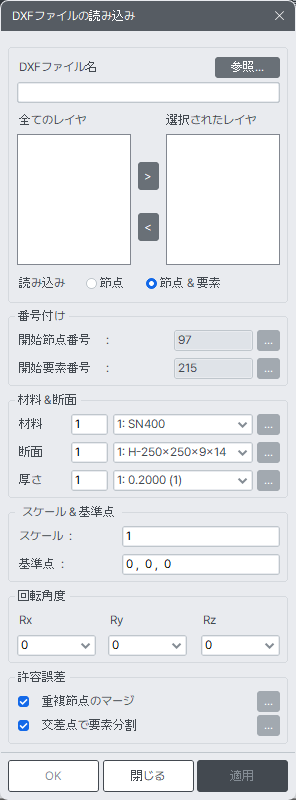

Fig. DXF ファイルの読み込みダイアログ

1. レイヤー分類

レイヤー別に選択して、モデリングに統合できます。

寸法線、詳細などが含まれた図面でも別途の修正なしにモデルを作成することができます。

2. 読込み可能なオブジェクト

線と面を読み込みできます。線は梁要素、面は板要素として読み込みます。

3. ポリラインから板要素に変換

3角形または4角形を形成するポリラインに対しては、板要素として読み込まれます。

4. 読み込みエラーの処理

DXFファイルを読み込みするときに、モデルをレイヤー別に作成できます。
DXFファイルの読み込み中に要素形状のエラー（例えば、節点重複）が発生した場合でも、プログラムがエラーのある部分を無視するため、読み込みを実行することができます。

メッセージウィンドウに次のエラーメッセージが表示されます。
「[WARNING] Invalid Node(No.XX) is skipped!」、「[WARNING] Invalid Element(No.XX) is skipped!」
というメッセージが表示されます。

ポリラインを取得できません。ポリラインをラインに分割します。

多角形、三角形、長方形など様々なポリラインタイプを板要素としてMIDAS GEN NX に取り込むことができ、板要素を厚板タイプで取り込むことができます。(DOFドリリングなし)

・SAP2000(V6, V7) ファイル

fn.s2k ファイル（SAP2000 データファイル）を MIDAS GEN NX の MGT テキスト入力ファイルに変換します。 fn.s2kファイルはSAP2000から*.s2k Exportで生成されます。

SAP2000ファイルを MIDAS GEN NX データファイルに変換する際の制限事項は以下の通りです。

SAP2000 コマンド	細部コマンド	変換可否	制限事項	MIDAS GEN NX の機能
System	DOF	O	-	解析モデルの基本設定
	LENGTH, FORCE	O	-	単位系
	CYC	O	Harmonic Steady-State Analysis の場合 Static Analysisに変換	-
COORDINATE	-	O	-	-
JOINT	-	O	-	節点テーブル
LOCAL	ANG	O	-	節点座標系
LOCAL	AXVEC, PLVEC	O		節点座標系
RESTRAINT	-	O	-	支持条件
CONSTRAINT (1)	-	O	-	剛体連結
WELD	-	X	-	-
PATTERN	-	O	-	-
SPRING	-	O	-	-
MASS	-	O	-	-
MATERIAL (2)	Isotropic	O	-	材料
	Orthotropic	O	1軸のみ考慮して変換	材料
	Anisotropic	O	1軸のみ考慮して変換	材料
FRAME SECTION (3)	Prismatic R, P, B, C, T, A, I, L, 2LShape Section	O	-	断面
	Prismatic General Section	O	-	断面
	Prismatic Database Section	X	-	-
	Nonprismatic Section	O	-	断面
SHELL SECTION	-	O	-	厚さ
NLPROP (4)	-	O	-	節点バネ支持
NLPROP (4)	-	O	-	弾性連結要素
FRAME	GEN, DEL	O	-	要素テーブル
	LOCAL, ANG, PLVEC	O	-	要素テーブル
	IOFF, JOFF	O	-	梁要素の端部剛域設定
	RIGID (5)	O	1.0以外の値は考慮できないので、1.0に変換	梁要素の端部剛域設定
	IREL, JREL	O	-	梁要素の端部結合条
SHELL	GEN, DEL	O	-	要素テーブル
SHELL	PLVEC,ANG	X	-	-
PLANE	GEN, DEL	O	-	要素テーブル
	3、4節点要素	O	-	要素テーブル
	9節点要素	X	-	-
	MATANG	X	-	-
ASOLID	GEN, DEL	O	-	要素テーブル
	3、4節点要素	O	-	要素テーブル
	9節点要素	X	-	-
	MATANG, ARC	X	-	-
SOLID	GEN, DEL	O	-	要素テーブル
	6、8節点要素	O	-	要素テーブル
	MATANG	X	-	-
NLLINK (6)	1節点要素	O	-	節点バネ支持
NLLINK (6)	2節点要素	O	-	弾性連結要素
MATTEMP	-	X	-	-
REFTEMP	-	O	-	-
PRESTRESS	-	O	-	プレストレス梁荷重
LOAD	FORCE	O	-	節点荷重
	RESTRAINTDISPLACEMENT	O	-	支点の強制変位
	SPRING DISPLACEMENT	O	MIDASでは一致するコマンドなし、一番類似な支点強制変位荷重に変換	支点の強制変位
	GRAVITY(Beam)	O	-	梁要素荷重
	GRAVITY(Shell)	O	-	圧力荷重
	GRAVITY(Plane/Asolid/Solid)	X	-	-
	CONCENTRATED SPAN	O	-	梁要素荷重
	DISTRIBUTED SPAN	O	-	梁要素荷重
	PRESTRESS	O	-	プレストレス梁荷重
	UNIFORM	O	-	圧力荷重
	SURFACE PRESSURE	O	-	圧力荷重
	PORE PRESSURE	X	-	-
	TEMPERATURE	O	-	要素温度荷重温度勾配荷重
	ROTATE	X	-	-
PDFORCE	-	O	-	INIFORCE
PDELTA	-	O	-	Pデルタ解析制御
MODES	N,CUT,TOL	O	-	固有値解析制御
	RITZ	O	-	固有値解析制御
	SHIFT	X	-	-
	NLLINK	X	-	-
FUNCTION	-	O	ファイルを利用した FUNCTIONは該当ファイル*.s2kと同一なフォルダー内に存在する必要がある。	応答スペクトル時刻歴荷重
SPEC	NAME, ANG, DAMP, F1, F2, DIRF,MODC(CQC,SRSS,ABS)	O	-	応答スペクトル
SPEC	MODC(GMC)	X	-	-
HISTORY	Linear Transient/Periodic Analysis	O	-	時刻歴荷重ケース
	Nonlinear Transient Analysis	X	-	-
	Acceleration Data	O	-	静的荷重制御データ
	Load Data (7)	O	-	時刻歴節点荷重制御データ
LANE	-	O	-	車線
VEHICLE	DB Vehicle (8)	O	-	車両荷重
VEHICLE	User Define Vehicle	O	変換が不可能で、 DB-24荷重に変換した後、エラーメッセジーを出力	車両荷重
VEHICLE CLASS	-	O	-	車両グループ
BRIDGE RESPONSE	-	X	-	-
MOVING LOAD	NAME, RF, CLASS, LANE, LMIN, LMAX, SF	O	-	移動荷重ケース
	CALC	O	-	移動荷重制御
	TOL, SET	X	-	-
COMBO	-	O	-	荷重組合わせ

< 注釈整理 >

1. CONSTRAINT

DIAPH、PLATE、ROD、BEAM TypeのConstraintがAuto Axisを持つ場合、現バージョンでは全体座標系のZ軸をその軸にします。

SAPではMaster Nodeの設定方法を具体的に言及していません。この条件を持つデータを変換する場合はConstraintの対象となる節点群で節点間の中央位置を基準として一番近い節点を代表節点に変換します。

EQUAL、LOCALの場合は正確な変換ができないので、MIDASの剛体連結（Rigid Link）に変換します。変換後に注意メッセージが表示されます。

2. MATERIAL

SAPではWeight DensityとMass Densityの両方を使用しています。変換時、Weight Densityが存在せずMass Densityのみが存在する場合、警告メッセージの表示後Mass Densityを比重（Weight Density）に変換します。
(Weight Density = Mass Density×重力加速度)

Mass Densityが存在する場合は、MIDASの解析モデルの基本設定でモデルの自重を質量に変換する方向（Converting Type of Model weights to Masses）をX、Y、Z方向に変換します。

3. FRAME SECTION

MPL(Mass Per Length)は該当の断面を持つFrame Elementの両端の節点質量（Nodal Mass）に変換されます。

WPL(Weight Per Length)は該当の断面を持つFrame Elementの梁要素荷重（Beam Load）に変換されます。梁要素荷重はGravity Loadが存在する荷重ケースに含まれます。

4. NLPROP

MIDASではNLLINKにあたる要素が存在しません。 NLLINKにあたる要素はNLPROP中で線形剛性のみを取って弾性連結要素（Elastic Link）に変換します。

KEとKが両方とも存在する場合はKEを弾性連結要素（Elastic Link）の剛性に変換します。

KEがなくてKのみ存在する場合はKを弾性連結要素（Elastic Link）の剛性に変換します。

KEとKが両方とも存在しない場合は弾性連結要素（Elastic Link）の剛性を0に変換します。

5. RIGID

SAPでのRIGIDコマンドはFrameにOffsetを与えた後、Offsetされた部分でのRigidityを与えるFactorです。 1である場合はFully Rigidで、0である場合はFully Flexibleになり、MIDASではFully Rigidだけを考慮します。

SAP で Element Type と Global Type を同じ要素に同時に設定した場合、MIDAS では Global Type のみが変換されます。

6. NLLINK

MIDASではSAPのNNLINKを正確に表現することができないので、1節点NNLINKはSpring supportに変換して2節点NNLINKはElastic linkに変換します。

7. Load Data

MIDASではDynamic Nodal Loadを入力する時、特定節点に対する載荷を原則にしますが、SAPの場合は載荷されるStatic Load Caseを指定するようになっています。変換の時に指定されたStatic Load Caseに、節点荷重が存在する場合、該当の節点にLoad Functionを載荷します。しかし該当のStatic Load Caseに節点荷重が存在しない場合は変換することができないので、警告メッセージ表示後変換しません。

8. DB Vehicle

変換できるDB荷重 : COOPERE80、P5、P7、P9、P11、P13、AML

変換できないDB荷重 : HL-93M、HL-93K、HL-93S、RL、HN-44、 HSN-44、HN-44L、HSN-44L(臨時DB-24荷重に変換した後、警告メッセージ表示)

SAP2000 File V8(非線形) 読み込みの制限事項

対象ファイル：SAP2000(V8)のExportで生成された、*.s2kファイルを変換することができます。

SAP2000(V8)ファイルをMIDAS GEN NX データファイルに変換する際の制限事項は以下の通りです。

Contents	Table	変換可否	MIDAS GEN NX	備考
Joint	Summary-Joint Assignments	O	-
	Joint Coordinates	O	節点テーブル
	Joint Restraint Assignments	O	支持条件
	Joint Local Axes Assignments 1-Typical	O	節点座標系
	Joint Local Axes Assignments 2-Advanced	O	節点座標系
	Joint Pattern Assignments(1)	O	-
	Joint Pattern Definitions(1)	O	-
	Joint Spring Assignments1-Uncoupied	O	節点バネ支持
	Joint Spring Assignments2-Coupied	O	汎用バネ支持汎用バネ支持タイプ
	Joint Panel Zone Assignments	X	該当事項なし
FRAME	Summary-Frame Assignments	O	-
	Connectivity - Frame/Cable	O	要素テーブル
	Frame Cable Assignments	X	-
	Frame Design Procedures	X	-
	Frame Insertion Point Assignments	O	断面
	Frame Local Axes Assignments1-Typical	O	要素テーブル
	Frame Local Axes Assignments 2 - Advanced	O	要素テーブル
	Frame Material Temperatures	X	該当事項なし
	Frame NL Hinge Assignments	X	-
	Frame Offset Along Length Assignments(2)	O	梁要素の端部剛域設定
	Frame Output Station Assignments	X	該当事項なし
	Frame P-Delta Force Assignments	O	INFORCE
	Frame Prestress 1 - Patterns	O	プレストレス梁荷重
	Frame Prestress 2 - Load Multipliers	O	プレストレス梁荷重
	Frame Property Modifiers	O	SECT-SCALE
	Frame Reference Temperatures	O	要素温度荷重
	Frame Release Assignments 1 - General(3)	O	梁要素の端部結合条件
	Frame Release Assignments 2 - Partial Fixity(3)	△	梁要素の端部結合条件
	Frame Spring Assignments(4)	△	節点バネ支持
	Frame Auto Subdivision Assignments	X	該当事項なし
	Frame Tension And Compression Limits	X	-
AREA	Summary - Area Assignments	O	-
	Connectivity - Area(5)	O	要素テーブル
	Area Auto Mesh Assignments	X	該当事項なし
	Area Local Axes Assignments 1 - Typical(6)	X	不定義
	Area Local Axes Assignments 2 - Advanced(6)	X	不定義
	Area Material Temperatures	X	該当事項なし
	Area Reference Temperatures	O	要素温度荷重
	Area Spring Assignments(5)	△	節点バネ支持
SOLID	Summary - Solid Assignments	O	-
	Connectivity - Solid	O	要素テーブル
	Solid Local Axes Assignments 1 - Typical(6)	X	不定義
	Solid Local Axes Assignments 2 - Advanced(6)	X	不定義
	Solid Material Temperatures	X	該当事項なし
	Solid Property Assignments	X	該当事項なし
	Solid Property Definitions	X	該当事項なし
	Solid Reference Temperatures	O	要素温度荷重
	Solid Spring Assignments(4)	X	不定義
	Solid Auto Mesh Assignments	X	該当事項なし
Link	Summary - Link Assignments	O	-
	Connectivity - Link	O	弾性連結要素汎用リンク
	Link Local Axes Assignments 1 - Typical	O	弾性連結要素汎用リンク
	Link Local Axes Assignments 2 - Advanced	O	弾性連結要素汎用リンク
	Link Property Definitions 01 - General	O	NL-PROP
	Link Property Definitions 02 - Linear	O	NL-PROP
	Link Property Definitions 03 - MultiLinear	X	該当事項なし
	Link Property Definitions 04 - Damper	O	NL-PROP
	Link Property Definitions 05 - Gap	O	NL-PROP
	Link Property Definitions 06 - Hook	O	NL-PROP
	Link Property Definitions 07 - Rubber Isolator	O	NL-PROP
	Link Property Definitions 08 - Sliding Isolator	O	NL-PROP
	Link Property Definitions 09 - Plastic(Wen)	O	NL-PROP
	Link Property Definitions 10 - Plastic(Kinematic)	X	該当事項なし
	Link Property Assignments	O	NL-PROP
	Program Control	O	単位系
Material	Material Properties 1 - General	O	要素テーブル
	Material Properties 2 - Advanced	△	要素テーブル	Anisotropic
	Material Properties 3 - Design Steel	X	--
	Material Properties 4 - Design Concrete	X	-
	Material Properties 5 - Design Aluminum	X	-
	Material Properties 6 - Design ColdFormed	X	-
SECTION	Frame Section Assignments	O	断面
	Frame Section Properties 1 - General	O	断面 SECT-SCALE
	Frame Section Properties 2 - Concrete Column	X	-
	Frame Section Properties 3 - Concrete Beam	X	-
	Frame Section Properties 4 - Auto Select	X
	Frame Section Properties 5 - Nonprismatic	△	断面	Sect. SCALE
Thickness	Area Section Properties	O	厚さ
Thickness	Area Stiffness Modifiers	X	- 該当事項なし
Static Load Case	Joint Loads - Force	O	節点荷重
	Joint Loads - Ground Displacement	O	支点の強制変位
	Frame Loads - Distributed	O	要素（梁要素荷重）
	Frame Loads - Gravity(7)	O	要素（梁要素荷重）	SelfModifier
	Frame Loads - Point	O	要素（梁要素荷重）
	Frame Loads - Temperature(8)	O	要素温度荷重温度勾配荷重節点温度荷重	Joint Pattern
	Area Loads - Gravity(7)	O	圧力荷重	SelfModifier
	Area Loads - Pore Pressure	X	該当事項なし
	Area Loads - Rotate	X	該当事項なし
	Area Loads - Surface Pressure	O	-
	Area Loads - Temperature(8)	O	要素温度荷重温度勾配荷重
	Area Loads - Uniform To Frame	X	Data不足	FLOADTYPE FLOORLOAD
	Area Loads - Uniform	O	圧力荷重	Joint Pattern
	Area Loads - Wind Pressure Coefficients	X	不定義
	Solid Loads - Gravity(7)	X	不定義	SelfModifier
	Solid Loads - Pore Pressure	X	該当事項なし
	Solid Loads - Surface Pressu*PRESSUREre	X	不定義
	Solid Loads - Temperature(8)	O	要素温度荷重温度勾配荷重
	Link Loads - Gravity(7)	X	該当事項なし
	Case - Static 1 - Load Assignments	O	静的荷重
	Load Case Definitions	O	静的荷重
Moving Load Case	Bridge Loads 1 - Lane Definitions	O	車線	Both Independent
	Bridge Loads 2 - Standard Vehicles	O	車両荷重
	Bridge Loads 3 - General Vehicles 1	O	車両荷重
	Bridge Loads 4 - General Vehicles 2	O	車両荷重
	Bridge Loads 5 - Vehicle Classes	O	車両グループ
	Bridge Loads 6 - Bridge Response	O	移動荷重制御
	Case - Moving Load 1 - Lane Assignments	O	移動荷重ケース
	Case - Moving Load 2 - Lanes Loaded	O	移動荷重ケース
	Case - Moving Load 3 - MultiLane Factors	O	移動荷重ケース
Eigen Value Problem	Combination Definitions	O	荷重組合わせ	Load Case
	Masses 1 - Mass Source	O	荷重を質量に変換
	Masses 2 - Assembled Joint Masses	X	解析後生成
	Joint Added Mass Assignments	O	節点質量
	Frame Added Mass Assignments(9)	△	節点質量
	Area Added Mass Assignments(9)	△	節点質量
	Case - Modal 1 - GeneralO		固有値解析制御
	Case - Modal 2 - Load Assignments - Eigen	X	該当事項なし
	Case - Modal 3 - Load Assignments - Ritz	O	固有値解析制御
Response Spectrum Analysis	Function - Response Spectrum - BOCA96	X	該当事項なし
	Function - Response Spectrum - EuroCode8	O	応答スペクトル
	Function - Response Spectrum - From File	X	該当事項なし
	Function - Response Spectrum - IBC2000	O	応答スペクトル
	Function - Response Spectrum - NBCC95	O	応答スペクトル
	Function - Response Spectrum - NEHRP97	X	該当事項なし
	Function - Response Spectrum - NZS4203	X	該当事項なし
	Function - Response Spectrum - UBC94	O	応答スペクトル
	Function - Response Spectrum - UBC97	O	応答スペクトル
	Function - Response Spectrum - User	O	応答スペクトル
	Case - Response spectrum 1 - General(10)	O	SPEC-CTRL 応答スペクトル荷重ケース
	Case - Response spectrum 2 - Load Assignments(10)	O	応答スペクトル荷重ケース
	Case - Response spectrum 3 - Interpolated Damping	X	該当事項なし
	Case - Response spectrum 4 - Proportional Damping	X	該当事項なし
	Case - Response spectrum 5 - Damping Overrides	X	該当事項なし
Analysis	Analysis Case Definitions	O	解析オプション
	Active Degrees of Freedom	O	解析モデルの基本設定
	Case - Static 2 - Nonlinear Load Application	X	該当事項なし
	Case - Static 3 - Nonlinear Stage Information	X	Data不足	施工ステージの設定
	Case - Static 4 - Nonlinear Parameters	X	Data不足	施工ステージの設定非線形解析制御
	Case - Direct History 1 - General(11)	O	荷重ケース
	Case - Direct History 2 - Load Assignments	O	地震荷重制御データ時刻歴節点荷重制御データ
	Case - Direct History 3 - Proportional Damping	O	荷重ケース
	Case - Direct History 4 - Integration Parameters	X	該当事項なし
	Case - Direct History 5 - Nonlinear Parameters	O	荷重ケース
	Case - Modal History 1 - General	O	荷重ケース
	Case - Modal History 2 - Load Assignments	O	地震荷重制御データ時刻歴節点荷重制御データ
	Case - Modal History 3 - Interpolated Damping	X	該当事項なし
	Case - Modal History 4 - Proportional Damping	O	荷重ケース
	Case - Modal History 5 - Damping Overrides	O	荷重ケース
	Case - Modal History 6 - Nonlinear Parameters	O	荷重ケース
	Case - Buckling 1 - General(12)	O	座屈解析制御
	Case - Buckling 2 - Load Assignments	O	座屈解析制御
	Case - Steady State 1 - General	X
	Case - Steady State 2 - Load Assignments	X
Rigid Link	Joint Constraint Assignments(13)	O	剛体連結
	Constraint Definitions - Beam	△	剛体連結	Auto Axes
	Constraint Definitions - Body	O	剛体連結
	Constraint Definitions - Diaphragm	△	剛体連結	Auto Axes
	Constraint Definitions - Equal	O	剛体連結
	Constraint Definitions - Line	O	剛体連結
	Constraint Definitions - Local	X	該当事項なし
	Constraint Definitions - Plate	△	剛体連結	Auto Axes
	Constraint Definitions - Rod	△	剛体連結	Auto Axes
	Constraint Definitions - Weld	O	剛体連結
Lateral Load (Wind)	Auto Wind - ASCE7-88	X	該当事項なし
	Auto Wind - ASCE7-95	X	該当事項なし
	Auto Wind - ASCE7-98	O	WIND
	Auto Wind - BOCA96	X	該当事項なし
	Auto Wind - BS6399-95	X	WIND
	Auto Wind - NBCC95	O	WIND
	Auto Wind - UBC94	X	該当事項なし
	Auto Wind - UBC97	O	WIND
	Auto Wind - User	X	該当事項なし
	Auto Wind Exposure For Horizontal Diaphragms	X	該当事項なし
	Auto Wind Loads To Groups	X	該当事項なし
	Auto Wind Loads To Horizontal Diaphragms	X	該当事項なし
	Auto Wind Loads To Joints	X	該当事項なし
Lateral Load (Seismic)	Auto Seismic - BOCA96	X	該当事項なし
	Auto Seismic - IBC2000	X	Data不足	Seismic Group
	Auto Seismic - NBCC95	O	SEIS
	Auto Seismic - NEHRP97	X	該当事項なし
	Auto Seismic - UBC94	X	該当事項なし
	Auto Seismic - UBC97	O	SEIS
	Auto Seismic - UBC97 Isolated	X	該当事項なし
	Auto Seismic - User Coefficient	X	該当事項なし
	Auto Seismic - User Loads	X	該当事項なし
	Auto Seismic Eccentricity Overrides	X	該当事項なし
	Auto Seismic Loads To Groups	X	該当事項なし
	Auto Seismic Loads To Horizontal Diaphragms	X	該当事項なし
	Auto Seismic Loads To Joints	X	該当事項なし
Time History Functions	Function - Time History - Cosine	X	該当事項なし
	Function - Time History - From File	O	時刻歴荷重
	Function - Time History - Ramp	X	該当事項なし
	Function - Time History - Sawtooth	X	該当事項なし
	Function - Time History - Sine	X	該当事項なし
	Function - Time History - Triangular	X	時刻歴荷重
	Function - Time History - User	O	該当事項なし
	Function - Time History - User Periodic	X	該当事項なし
Group	Groups 1 - Definitions	X	-
	Groups 2 - Assignments	X	Data不足	要素グループ境界グループ
	Groups 3 - Masses and Weights	X	-

<解説 >

1. JOINT PATTERN

現在は、要素温度荷重, 温度勾配及び梁断面温度荷重に適用されます。

2. BEAM END OFFSET

剛性係数関数なし（完全剛性オフセットに変換）

3. BEAM END RELEASE

SAPは部分固定性を剛性で入力するのに対し、MIDASはフレームリリースの場合は比率で入力します（FullFixityに変換）

4. ELEMENT SPRING

Frame Spring Assignment : Node Spring に変換します。

Area Spring Assignment :Node Spring に変換します。 (face #5, #6の場合のみ (∵ local axes))

Solid Spring Assignment : local axes が定義されていないため変換できません。

5. AREA ELEMENT

SAP2000 Ver. 8.0.8			MIDAS GEN NX		その他
Section-Type	sub-type		Element	type
Shell	Shell	Thick	Plate (5-1)	Thick
		Thin		Thin
	Membrane		Plane Stress (5-2)
	Plate	Thick	Plate	Thick	要素特性一致
		Thin		Thin
Plane	Stress		Plane	Stress	要素特性一致
	Strain			Strain
	Asolid		Axisymmetric soild		要素特性一致

5-1. SAP 2000において、Shell-Shell要素はShell-Membrane要素とShell-Plate要素を組み合わせたもので、要素座標系x、y、z移動変位自由度と回転変位自由度の両方を持つ。しかし、MIDAS GEN NX ではこれに対応する適切な要素が存在しないため、板要素として代替する。

5-2. SAP 2000でShell-Membrane要素は平面内の二つの方向に対する移動変位自由度と平面と直交方向の回転変位自由度(drilling moment)を持つ。 MIDAS GEN NX ではこれに対応する要素としてWall-Membrane 要素があるが、Wall 要素をモデリングするためには、節点の連結順序(左下から反時計回り)と必ず垂直部材でなければならない制約事項が伴う。

したがって、SAP2000のShell-Membrane要素をmidas GENのWall-Membrane要素として認識するためには、様々な制約事項が存在するため、平面内の二つの方向に対する移動変位自由度だけが存在する平面応力要素として代替する。

6. LOCAL AXES

Area Local Axes : SAP - default : GLOBALと同じ

MIDAS - default : 節点の連結順にlocal axesを定義します。

7. GRAVITY LOAD

Frame : element beam load に変換 (*self modifier > 0なら self weight 適用)

Area : pressure load に変換 (face #5, #6 に Global 方向へ (local axes))

Solid : local axes が定義されていないため、変換されません

8. TEMPERATURE LOAD

Frame Temperature Load
Joint Patternがある場合Nodal Temperatureに変換し、 Joint Patternの平均をElement Temperature Loadで変換します。

Frame Temperature Gradient
Joint Patternがある場合Patternを無視します。

Area Temperature load
Joint Patternがある場合Nodal Temperatureに変換し、 Joint Patternの平均をElement Temperature Loadで変換します。

Area Temperature Gradient
Joint Patternがある場合Patternを無視します。

Solid Temperature Load
Joint Patternがある場合Nodal Temperatureに変換し、 Joint Patternの平均をElement Temperature Loadで変換します。

9. ADDED MASS

Frame added mass -> Nodal massに置き換えます。

Area Added mass -> Nodal massに置き換えます。

10. RESPONSE SPECTRUM ANALYSIS CONTROL

SAPは response spectrum load case ごとに analysis control を assign することが可能だが、MIDASは一つのanalysis controlだけassignが可能なので、一番目のanalysis controlだけを変換します。

11. Time History Load Caseで Direct Integration Analysis Methodの場合

parameter는 Newmark methodのみ変換します。

12. Buckling Analysis Control

SAPはload caseの別にbuckling analysis controlをassignするのが可能ですが, MIDASは１つのanalysis controlだけassignが可能なので１番目analysis controlだけ変換します。

SAPでLoad typeが "Load case" の場合のみ変換

13. RIGID LINK

Master nodeは１番目Slave nodeです。

Diaphragm と Plate の場合、質量が追加されたノード（質量中心）をMasterノードに設定します。

Beam, Diaphragm, Plate, Rod : Auto Axis メッセージ処理後、変換できません。

14.その他

Section OffsetとBeam End Offset同時に考慮できません。

Beam End OffsetのGlobal typeとElement type同時に考慮できません。

Frame Auto Subdivision - 変換不可です。

Area Auto Mesh - 変換不可です。

STAAD 2000&2002 ファイル

STAAD のデータファイルである fn.std ファイルを GEN NX のテキスト形式データファイルであるMCTファイルに変換して読み込みます。

STAAD ファイルを GEN NX のデータファイルに変換する過程には、次のような制限事項があります。

STAAD 2000 & 2002 File

STAAD コマンド	詳細コマンド	変換可否	制限事項	MIDAS/GEN NXのコマンド
Unit	-	O	中立単位系に変換(Newton, Meter)	*UNIT
Joint Coordinate	JOINT COORDINATE	O	-	*NODE
	JOINT COORDINATE CYLINDRICAL Or CYLINDRICAL REVERSE	X	今後アップデート予定
	REPEAT	O	-
	REPEAT ALL	O	-
Member Incidence	MEMBER INCIDENCE	O	同一はIDを持つSHELLとSOLIDがある場合は、警告メッセージを出力し、IDを再指定して変換する	*ELEMENT ( Beam, Truss )
	REPEAT	O
	REPEAT ALL	O
Element Incidence (Shell)	ELEMENT INCIDENCE (SHELL)	O	同一なIDを持つMEMBERとSOLIDがある場合は、警告メッセージを出力し、IDを再指定して変換する	*ELEMENT ( Plate, Plane Stress)
	REPEAT	O
	REPEAT ALL	O
Element Incidence Solid	ELEMENT INCIDENCE SOLID	O	同一なIDを持つMEMBERとSHELLがある場合、警告メッセージを出力し、IDを再指定して変換する	*ELEMENT ( Solid )
	REPEAT	O
	REPEAT ALL	O
Element Mesh Generation	-	X	-	-
Redefined of Joint and Member Numbers	-	X	-	-
Groups	GEOMETRY	O	該当するIDを持つ節点と要素をMIDAS GROUPコマンドに変換	*GROUP
	JOINT	O	-
	MEMBER	O	-
	ELEMENT	O	-
	SOLID	O	-
Rotate of Structure Geometry	-	X	-	-
Inactive/Delete Specification	-	X	-	-
Start User Table	External File Name	X	ファイルを利用するUser Section Tableは変換しない	-
	TYPE	O	-	*SECTION
	NAME	O	-
	PROPERTY	O	-
Member Properties	DB Section		AISC DBのみ変更可能	-
	PRISMATIC	O	Property（AX,AY,AZ,IX,IY,IZ）が存在する場合、Value Typeに変換Trapezoidal Shape は、Rectangular Shapeに変換	*SECTION
	TAPERED	O	-
	UPTABLE	O	ファイルに入力された User Section Tableは変換しない
	ASSIGN	X	解析、設計後に自動で断面を割り当てる機能をサポートしていません。警告メッセージを出力した後、該当する要素に任意のID を付与する（ID #1 割り当て）	-
Element Properties	-	O	f1のみ変換されます。 f2，f4(Thickness at other nodes of the element）が存在する場合は、警告メッセージを出力	*THICKNESS
Define Material	E, G, POISSON, DENSITY, ALPHA	O	任意の材料名とIDが割り当てられた後、CONSTANT コマンドで使用された材料のみが変換	*MATERIAL
Define Material	DAMPING,CDAMP	X	-	*MATERIAL
Constant	E, G, POISSON, DENSITY, ALPHA	O	任意の材料名とIDが割り当てられた後、CONSTANT コマンドで使用された材料のみが変換 CONCRETE、STEEL、およびALUMINUMが使用されている場合の値で変換	*MATERIAL
	CDAMP	X	-
	BETA, REF, REFJT	O	-
Member Truss	-	O	-	*ELEMENT
Member Cable	-	O	-	*ELEMENT
Member Tension	-	O	-	*ELEMENT
Member Compression	-	O	-	*ELEMENT
Element Plane Stress (1)	-	O	ELEMENT TYPE を　Plane Stressと指定	*ELEMENT
Element Ignore (Inplane Rotation) (1)	-	O	-	*ELEMENT
Support	INCLINED	X	今後アップデート予定	-
	FOOTING	X	-	-
	ELASTIC MAT	X	-	-
	FX, FY, FZ, MX, FY, MZ	O	-	*CONSTRAINT
	KFX, KFY, KFZ, KMX, KMY, KMZ	O	-	*SPRING
Member Offsets	LOCAL	X	-	-
Member Offsets	GLOBAL	O	DB24車両荷重に変換され、警告が発生します。	*OFFSET
Member Release	Partial Moment Release	X	-	-
Member Release	Release other than Partial Moment	O	-	*FRAME-RLS
Master / Slave	-	O	XRANGE、YRANGE及びZRANGEを使用して従属節点を指定する場合は（更新予定）、当該部分は変換しない	*RIGIDLINK
Loading	-	O	MIDASは荷重ケースを定義するときに名前を使います。「LDC Load Case Numbers」は、変換された荷重ケースの名前を定義します。	*STLDCASE
Joint Load	-	O	-	*CONLOAD
Member Load	UNI or UMOM	O	f4 value（メンバーせん断中心から荷重平面までの垂直距離）は変換しない X,YおよびZ軸（ローカル軸）に入力された荷重は、全体座標軸の荷重に変換	*BEAMLOAD
	CON or CMOM	O		*BEAMLOAD
	LIN	O		*BEAMLOAD
	TRAP	O		*BEAMLOAD
Element Load	PRESSURE	O	x1およびy1のみを入力して、用意された部材の集中荷重は変換しない x1,y1,x2およびy2を入力して、部材の任意支点荷重を載荷する場合は変換しない	*PRESSURE
Element Load	TRAP	O	-	*PRESSURE
Area Load	-	X	-	-
Floor Load	-	X	-	-
Prestress Load	PRESTRESS	O	-	*PRESTRESS
Prestress Load	POSTSTRESS	O	-	*PRESTRESS
Fixed End Load	-	X	-	-
Support Displacement	-	O	-	*SPDISP
TEMPERAURE LOAD	-	X	-
SELFWEIGHT	-	O	-	*SELFWEIGHT
SPECTRUM	-	X	今後アップデート予定
TIME LOAD	-	X	今後アップデート予定
REPEAT LOAD	-	X
LOAD GENERATION	-	X
UBC LOAD	-	X
WIND LOAD	-	X
CALCULATE NATURAL	-	X	今後アップデート予定
MODAL	-	X	今後アップデート予定
LOAD COMBINATION	Linear Combination	O	-	*LOADCOMB
LOAD COMBINATION	SRSS	O	LoAD CASE番号が負の場合、SRSSと線形組合せが共存するようになるこの場合、SRSS 組合せおよび線形組合せは、それぞれ別の荷重組合せ（LCBSRSS および LCBADD）で生成され、次に新しい組合せの下位組合せとなります。	*LOADCOMB

NASTRAN ファイル

Nastran データファイルは、GEN NX の text file(MCT ファイル)に変換して読み込みます。正確なファイル変換のためにはFEAMAPファイルが必要です。単位系はkgf、mに変換され、変換過程にいくつかの制限があります。

ユーザー定義座標(1)

NASTRANコマンド	細部コマンド	変換可否	制限事項	対応機能
CORD1R	-	O	-	-
CORD2R	-	O	-	-
CORD1C	-	O	-	-
CORD2C	-	O	-	-
CORD1S	-	O	-	-
CORD2S	-	O	-	-

節点(2)

NASTRANコマンド	細部コマンド	変換可否	制限事項	対応機能
GRID	-	O	-	NODE
GRIDB	-	X	Grid point location on boundary of axisymmetric fluid problem"で該当の機能がプログラムに存在しないこと	-

要素

NASTRANコマンド	細部コマンド	変換可否	制限事項	対応機能
Line Elements(3)
CBAR	EID,PID,GA,GB, X1,X2,X3	O	PIDは値だけ変換し、 PBARデータは変換しない	要素生成(梁)
CBAR	PA,PB, W1A,W2A,W3A, W1B,W2B,W3B	X	今後アップデート予定	-
CBEAM	EID,PID,GA,GB X1,X2,X3	O	曲線部材のため変換できない	-
CBEAM	BIT,PA,PB, W1A,W2A,W3A, W1B,W2B,W3B, SA,SB	X	MIDは値だけを変換し、MATデータは変換しない。 A、J、C値を利用して新しい断面を生成しなければならない	要素生成(トラス)
CBEND	-	X	-	-
CONROD	EID,G1,G2,MID, A,J,C	O	PIDは値だけ変換し、 PBEAMデータは変換しない	要素生成(トラス)
CONROD	NSM	X	PIDは値だけ変換し、 PBEAMデータは変換しない	要素生成(梁)
CROD	EID,PID,G1,G2	O	PIDは値だけ変換し、 PBEAMデータは変換しない	*ELEMENT(truss)
CTUBE	EID,PID,G1,G2	O	PIDは値だけ変換し、 PBEAMデータは変換しない	*ELEMENT(beam)
Surface Elements
CTRIA3, CTRIARR	EID,PID,G1,G2, G3	O	-	要素生成 (梁、板、平面)
CTRIA3, CTRIARR	THETA or MCID, ZOFFS, T1,T2,T3	X	-	-
CTRIA6	-	O	節点3つの要素に変換	-
CQUAD4, CQUADR	EID,PID,G1,G2, G3,G4	O	-	要素生成 (梁、板、平面)
CQUAD4, CQUADR	THETA or MCID, ZOFFS, T1,T2,T3	X	-	-
CQUAD	-	X	Plane Strain Element₍₄₎	-
CQUAD8	-	O	節点4つの要素に変換	-
CHSEAR	-	X	GEN NXには存在しない要素	-
CCONEAX, CTRIAX6, CTRIAX, CQUADX	-	X	Axisymmetric Elements₍₅₎	-
Solid Elements
CTETRA	EID,PID, G1-G10	O	G1-G4まで考慮して変換。それ以上の節点を持つ要素（高次要素）は4節点要素に変換	要素(ソリッド)
CPENTA	EID,PID, G1-G15	O	G1-G6まで考慮して変換。それ以上の節点を有する要素（高次要素）は6節点要素に変換	要素(ソリッド)
CHEXA	EID,PID, GA-G20	O	G1-G8まで考慮して変換。それ以上の節点を有する要素（高次要素）は、8節点要素に変換	要素(ソリッド)

NASTRANコマンド	細部コマンド	変換可否	制限事項	対応機能
Elastic Scalar Elements
CELAS1₍₆₎	EID,PID,G1, C1,G2,C2	O	-	弾性連結要素節点バネ支持
CELAS2	EID,K,G1, C1,G2,C2	O	-	弾性連結要素節点バネ支持
CELAS2	GE,S	X	-	-
CELAS3 CELAS4	-	-	Scalar Spring Connection to Scalar Points OnlyとしてScalar Pointsを考慮しないため変換できない	-
Rigid Elements
RBE2	EID,GN,CM,GMi	O	-	剛体連結
RBAR RBE1 RBE3 RROD	-	X	-	-

断面性質

NASTRANコマンド	細部コマンド	変換可否	制限事項	対応機能
PBAR	PID,MID,A,I1,I2,J, K1,K2	O	MIDAS/GENのValue Sectionに変換	断面
PBAR	NSM,Ci,Di,Ei, Fi,I12	X	-	-
PBEAM(7)	PID,MIDl,A(A,B), I1(A,B),I2(A,B), J(A,B),K1,K2	O	-	断面
PBEAM(7)	NSM(A,B),C1(A,B), C1(A,B),D1(A,B), D2(A,B),E1(A,B), E2(A,B), F1(A,B), F2(A,B),S1,S2, NSI(A,B),CW(A,B), M1(A,B),M2(A,B), N1(A,B),N2(A,B)	X	-	-
PROD	PID,MID,A,J,C	O	-	断面
PROD	NSM	X	-	-
PTUBE₍₈₎	PID,MID,OD,T,OD2	O	-	断面
PTUBE₍₈₎	NSM	X	-	-
PSHELL₍₉₎	PID,MID1,T	O	-	厚さ
PSHELL₍₉₎	MID2,12I/T**3, MID3,TS/T,NSM, Z1,Z2,MID4	X	-	-
PSOLID	MID	O	-	-
PSOLID	PID,CORDM,IN, STRESS,ISOP, FCTN	X	-	-
PELAS	K1,K2	O	-	弾性連結要素節点バネ支持
PELAS	PID1,PID2,GE1, GE2,S1,S2	X	-	-

材料

NASTRANコマンド

細部コマンド

変換可否

制限事項

対応機能

MAT1

MID,E,G,NU,A

材料

RHO,TREF,GE,

ST,SC,SS,MCSID

境界条件

NASTRANコマンド

細部コマンド

変換可否

制ｈ限事項

対応機能

SPC

SID,G1,C1,D1,

G2,C2,D2

支持条件

SPC1

SID,C,Gi

支持条件

静的荷重

NASTRANコマンド	細部コマンド	変換可否	制ｈ限事項	対応機能
FORCE	SID,G, F,N1, N2,N3	O	-	支持条件
FORCE	CID	X	今後アップデート予定	-
MOMENT	SID,G,M,N1, N2,N3	O	-	支持条件
MOMENT	CID	X	今後アップデート予定	-
PLOAD1	SID,EID,TYPE, SCALE,X1,P1, X2,P2	O	-	梁要素荷重
PLOAD4	SID,EID,P1,P2, P3,P4,G1, G3orG4,N1,N2,N3	O	-	圧力荷重
PLOAD4	CID	X	今後アップデート予定	-

<解説>

1. ユーザー定義座標

(1) ユーザが定義した直交座標系(Rectangular Coordinate)、円周座標系(Cylindrical Coordinate)、球座標系(Spherical Coordinate)は、MIDAS/GEN NX の基本座標系(Base Coordinate、Global Coordinate)に変換します。

(2) Nastran 入力ファイルでユーザー定義座標系に位置する節点は、データ変換時に座標変換によって基本座標系の位置に変換されるます。

2. 節点

(1) 節点IDが100000以上の場合、MIDAS/GEN NX で節点を認識できないため、新しいIDを付与して変換

(2) (1)のような場合、節点IDが含まれたデータ(ex.要素、荷重など)は、新しく指定された節点IDが使用される

3. Surface Elements

Surface Elementsを変換する場合、その変換後の要素種類平面ひずみ要素、板要素など)は、要素データであるPIDにあたるPSHELLデータを利用して決められます。該当するPSHELLデータの中でMID1のみがある場合は、平面ひずみ要素に変換し、その以外の場合(MID1とMID2が両方入力される場合、 MID2のみが入力される場合)は、板要素に変換します。

4. Plane Strain Element

Nastranで使われるPlane Strain Elementは基本座標をX-Y平面にしています。

ここではX-Z平面を基本座標にするから変換することはできません。

5. Axisymmetric Element

Nastranで使用されるAxisymmetric Elementは基本座標をX-Y平面としている。

MIDASGEN NX は、X-Z平面を基本座標とするため変換できない。

6. CELAS1

(1) NastranでG1(節点1)とG2(節点2)の両方が入力される場合、MIDAS/Gen，GEN NX のElastic Linkに変換し、G1またはG2のいずれかだけ入力される場合、GEN、GEN NX のElastic Supportに変換します。

(2) Elastic Linkに変換する場合、両端に付着するスプリングの自由度(C1、C2)が異なる場合、警告メッセージを出力して変換しない

(3) CELAS1に適用された変換制約事項は、CELAS2でも同様に適用

7. PBEAM

(1) CBEAMの断面性質を定義したコマンドとして変断面入力も支援しています。

(2) B端(CBEAMの端部)に入力されるA、I1、I2、I12、Jの値がすべて0の場合、変断面と見なして変換します。その以外の場合、一般断面として変換します。

8. PTUBE

(1) USER/DB断面のうちsizeが入力された断面に変換します。

(2) T値が0の場合はSolid Round Sectionに変換し、それ以外の場合はPipe Sectionに変換します。

(3) OD2値が0でない場合、変断面に変換します。

9. PSHELL

(1) MID1(Material identification number for the membrane)のみ入力される場合、In-plane thickness のみT値に変換します。

(2) MID2(Material identification number for the bending)のみ入力される場合、In-plane thickness はT/1000の値にOut-of-plane thicknessはT値に変換します。

(3) (1)、(2)以外の場合、In-planeとOut-of-plane thicknessをすべてT値に変換します。

10. 材料

(1) 等方性材料だけ扱うことができます。

したがって、 Nastranで使用できるMAT2、MAT3などのような異方性材料は変換できません。

Lusas DAT ファイルの制限事項

1. Lusas の X-Y平面に存在するPlane Strain要素はmidas GEN NX に変換できない(MIDAS GEN NX ではPlane Strain要素がX-Z平面にのみ存在可能)

2. Lusas の Consistent Mass は変換できない

	SAP(default :GLOBAL)	MIDAS
Ex(1)
Ex(2)
