外部ファイル書き出し

モデルデータを GEN NXのテキスト形式データファイルである fn.MGTX として保存します。

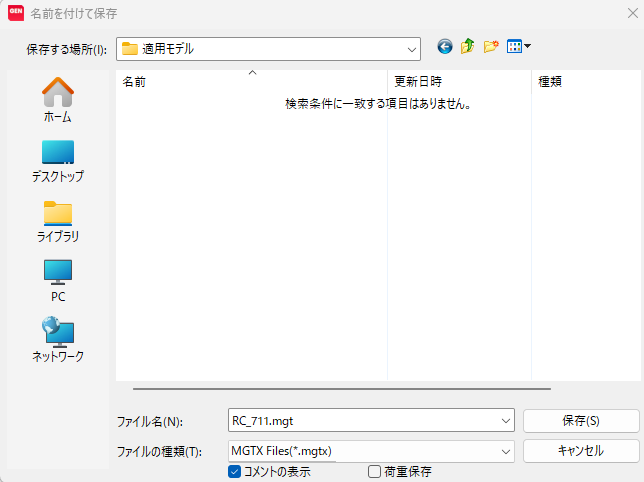

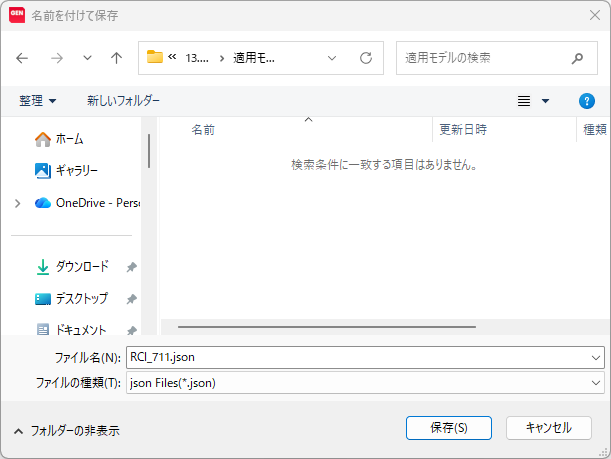

GEN NX MGTX ファイル 保存 ダイアログ ボックス

コメント表示

生成するMGTXファイルに注釈を挿入するかどうかを選択します。

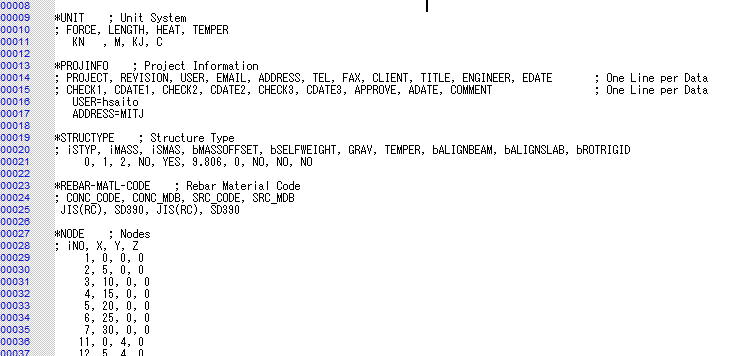

コメントを表示する場合のMCTファイル

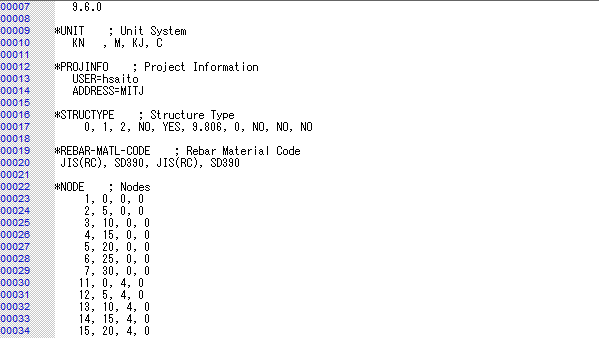

コメントを表示しない場合のMCTファイル

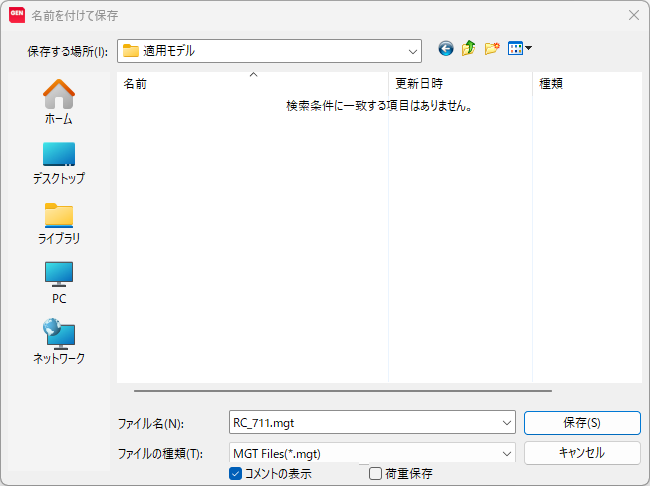

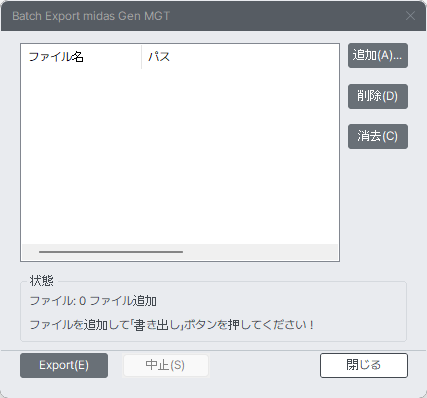

モデルデータをMCTファイルとして保存する際、「注釈表示」の適用可否を指定できます。

モデルデータをfn.MXTテキストファイルとして保存します。 節点、要素、プロパティ、境界条件、荷重、そして解析制御データ、M-φ非線形特性のMIDAS GEN NXデータをMidas FEA/GTSに送信できます。

Midas FEAでサポートされていない断面データは、ユーザータイプ 断面に変換します。 ケーブル要素はトラス要素として変換します。

MIDAS GEN NX からGTS NX に節点結果（反力または変位）を書き出せます。このメニューは後処理モードでのみ有効となります。反力結果は GTS NX では反対方向の節点荷重(FX,FY,FZ,MX,MY,MZ)として変換されます。変位結果は GTS NX では指定された変位(Dx,Dy,Dz)として変換されます。

対象節点　全て(支持条件, 節点バネ支持, 強制変位)

ユーザーが設定した施工段階および荷重ケース/組み合わせに基づいて定義された境界条件をサポートする節点が対象となります。変位は選択されたすべての節点が対象となります。

選択節点

ユーザーは、書き出す節点を選択できます。

荷重ケースと方向を選択

ステージ : 施工ステージ

荷重ケース/組み合わせ : 荷重ケースまたは荷重組み合わせ選択

ステップ : 施工ステージのステップを選択

結果タイプ：反力 または 変位

結果成分：反力 (全て, FX, FY, FZ, MX, MY, MZ) / 変位 (全て, DX, DY, DZ)

モデルデータをAutoCADのDXFファイル形式で保存します。

DXF ファイルで書き出し　ダイアログボックス

フレーム要素の断面情報を利用して、FEA NXで読み込めるソリッドジオメトリを生成します。

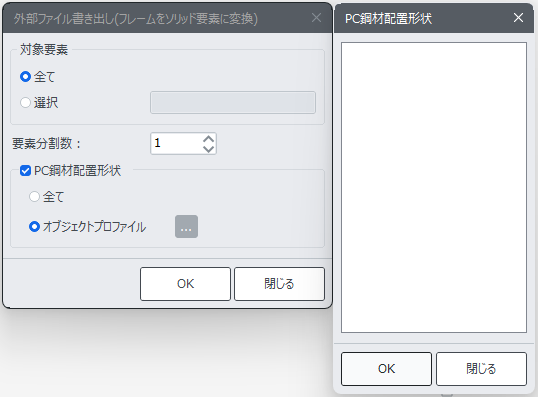

フレームをソリッド要素に書き出し ダイアログボックス

対象要素：形状情報を書き出すフレーム要素を選択します。選択する要素が変断面グループになっている場合は、必ず変断面への変換機能の実行後に選択しなければなりません。

要素分割数：一つの要素内部の分割間隔を入力します。PC鋼材配置形状の変化が大きい部分では、分割間隔を増やすようにします。

PC鋼材配置形状：形状情報と共にPC鋼材を書き出します。
