機能
アーチウィザード機能を利用してアーチ上に並んだ梁要素で構成されたアーチ構造を自動生成します。
呼出
リボンメニュー：要素 > モデルウィザード > 基本構造 > アーチ
入力
入力/編集タブ

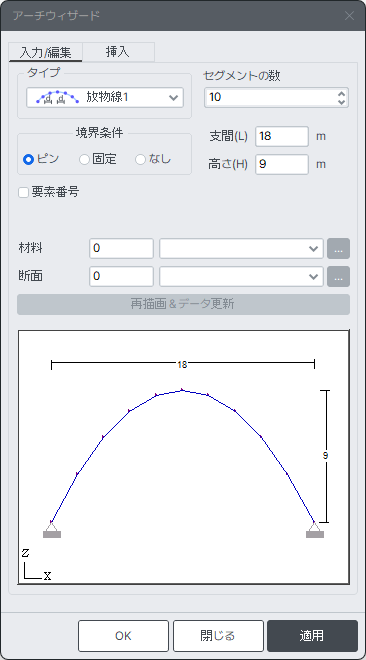

入力/編集ダイアログボックス
タイプ
アーチ形状を選択します。選択可能なアーチ形態は次の通りです。
. 円弧
. 投影等間隔の楕円または等間隔の楕円
. 投影等間隔の放物線、等間隔の放物線
. 投影等間隔の懸垂線または等間隔の懸垂線
セグメントの数
アーチの分割数を入力します。
境界条件
アーチ両端の節点の支持条件("ピン","固定"または "なし")を選択します。
スパン（L） : アーチのスパンを入力します。
高さ（H） : アーチの高さを入力します。
・アーチの タイプが円弧(Circle)の場合
R : 円の半径
theta : 回転角度
要素番号表示
アーチの梁要素番号を表示します。
材料
使用する材料を入力します。
新規に材料を追加または、既存の材料を修正する場合には ボタンをクリックします。
断面
使用する断面を入力します。
新規に断面を追加または、既存の断面を修正する場合には ボタンをクリックします。
・アーチの タイプが懸垂線(Catenary)の場合
指数 : 懸垂線式のm値
懸垂線式
ここで、
L1 : 支間長さの 1/2
挿入タブ

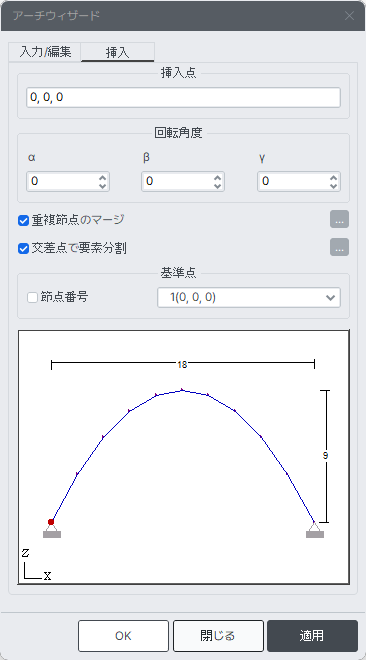

挿入ダイアログボックス
挿入点
生成するアーチの基準点(Origin Point)が位置する既存モデル上の座標を全体座標系(ユーザー座標系)を基準にして入力します。
入力ボックスに直接座標値を入力するか、または画面で基準点をクリックして、希望する座標値を入力することができます。
回転角度
アーチを既存のモデルに配置するために、アーチの全体座標系X(α), Y(β), Z(γ)軸に対する回転角度を入力します。
重複節点のマージ
既存モデルの節点と生成されるアーチの節点が重複する場合に、節点のマージの可否を指定します。
: 節点のマージの可否を判定する許容誤差を設定します。
交差点で要素分割
既存モデルの要素がアーチウィザード機能によって、新規に生成されるアーチの節点に連結する場合に、該当節点で既存の要素を分割するか否かを指定します。
: 要素の分割の可否を判定する許容誤差を設定します。
基準点
新規に生成されたアーチの基準点を設定します。この点は、ウィザード画面において赤色の点で表示されます。
節点番号 : ウィザード画面に描画されたアーチの節点番号を表示します。
