機能
板ウィザード機能を利用して、板要素で構成された長方形、円形または半円形の板を自動生成します。
呼出
リボンメニュー：要素 > モデルウィザード > 基本構造 > 板要素
入力
入力タブ

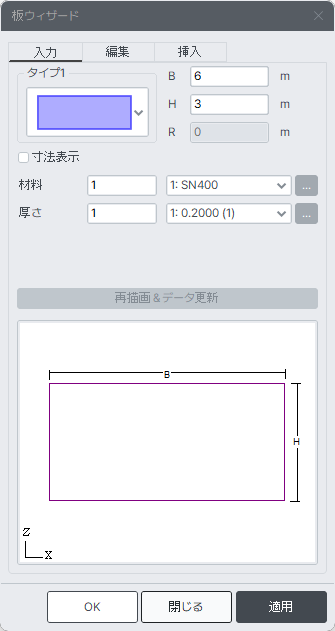

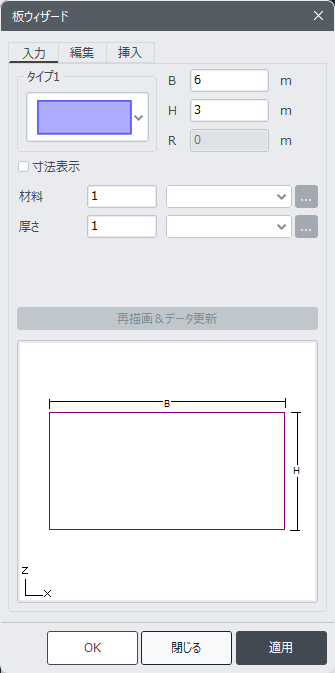

入力ダイアログボックス
タイプ
生成する板構造の形状(長方形、円形及び半円形)を選択します。
B
板構造の横幅を入力します。
H
板構造の縦幅を入力します。
R
板構造が円形または半円形である場合に、その半径を入力します。
寸法表示
ウィザード画面に寸法を表示します。
材料
使用する材料を入力します。新規に材料を追加したり、既存の材料を修正する場合は ボタンを利用します。
厚さ
使用する材料を入力します。新規に厚さを追加したり、既存の厚さを修正する場合には ボタンを利用します。
編集タブ

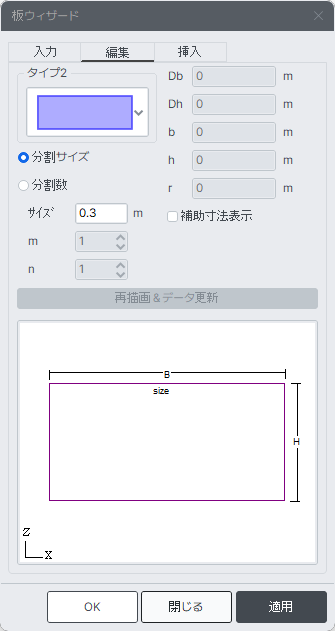

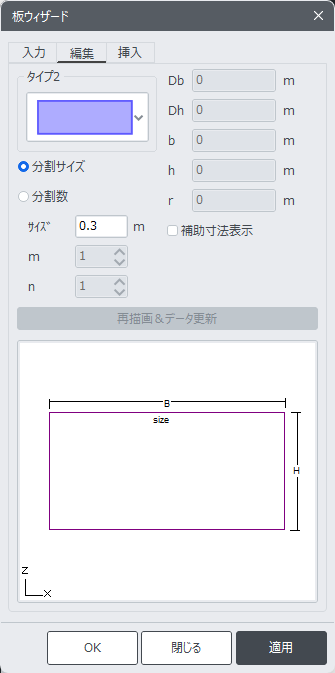

編集ダイアログボックス
タイプ2
生成する板構造の内部に位置する開口部の形状(なし、長方形及び円形)を選択します。
分割サイズ
板構造の分割の間隔を入力します。
分割数
板の分割数を入力します。分割数は、内部に開口部がない場合においてのみ入力します。
サイズ
生成する板要素の最大の大きさ(辺の長さ)を入力します。
m, n
板構造が長方形である場合、横幅の分割数(m)と縦幅の分割数(n)を入力します。
Db, Dh
生成する板構造の中心と開口部の中心間の間隔を入力します。横幅の間隔(Db)、縦幅の間隔(Dh)を入力します。
b, h
開口部が長方形である場合、横幅と縦幅を入力します。
r
開口部が円形または半円形である場合に、その半径を入力します。
補助寸法表示
開口部の寸法を表示します。
挿入タブ

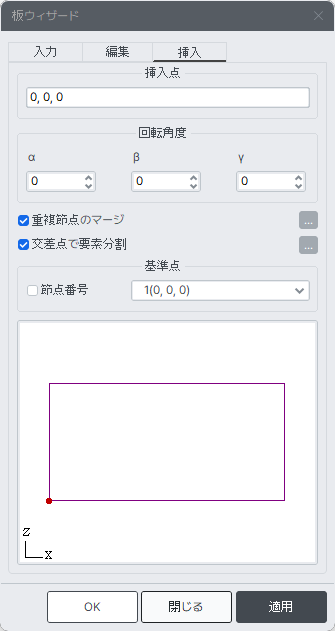

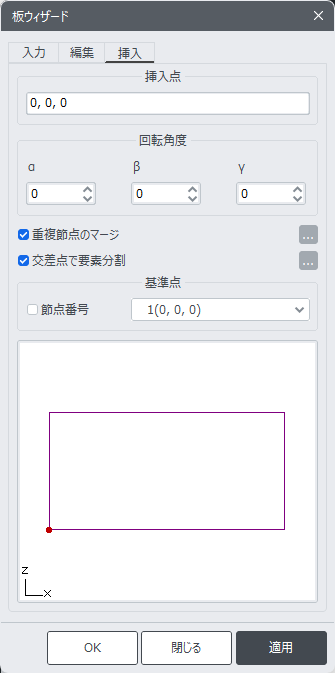

挿入ダイアログボックス
挿入点
生成された板の基準点(Origin Point)が位置する既存モデル上の座標を全体座標系(ユーザー座標系)を基準にして入力します。入力ボックスに直接座標値を入力するか、または画面で基準点の位置をクリックして、座標値を入力することができます。
回転角度
生成された板を既存のモデルに配置するために、板の全体座標系X(α), Y(β), Z(γ)軸に対する回転角度を入力します。回転方向は右手法則に従います。
重複節点のマージ
既存モデルの節点と生成された板の節点が重複する場合に、節点のマージの可否を指定します。
: 節点のマージの可否を判定する許容誤差を設定します。
交差点で要素分割
既存モデルの要素が、板ウィザード機能によって新規に生成された板の要素に交差する場合に、その位置で既存の要素を分割するかの可否を設定します。
: 要素の分割の可否を判定する許容誤差を設定します。
基準点
新規に生成する板構造の基準点を設定します。この点は、ウィザード画面で赤色の点で表示されます。
節点番号 : ウィザード画面に基準点(Origin Point)として設定可能な節点番号を表示します。
