機能
鉄塔の塔体ウィザード機能を利用して、線要素で構成された鉄塔の塔体部分を自動生成します。
呼出
リボンメニュー：構造 > モデルウィザード > 鉄塔ウィザード > 塔体ウィザード
入力

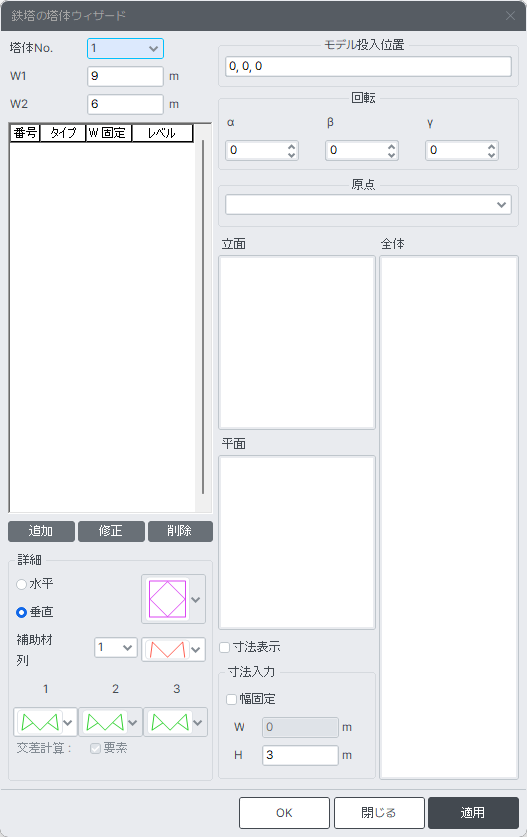

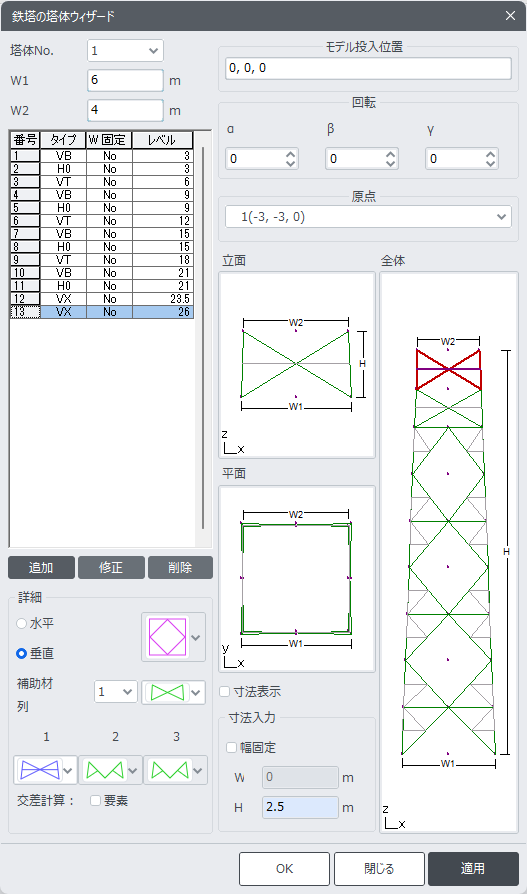

鉄塔の塔体ウィザード ダイアログボックス
塔体No.
断面IDの定義のための番号
(例） 1 09 4
1：塔体を意味する番号 （1から 5まで）
09：パートNo.
4：部材種類番号
1：主柱材
2：外部水平材
3：内部水平材
4：腹材
9：補助材
寸法表示
プレビュー画面に寸法を表示します。
W1, W2
全体塔体に対する幅 （下部：W1、上部：W2）
追加、修正、削除
塔体パート別の情報を追加/編集または削除します。
追加：選択したパートの次に入力した情報を用いて新しいパートを追加
修正：選択したパートを入力した情報で修正
削除：選択したパートを削除
寸法入力
選択したパートの情報を入力
幅固定：パート上部幅をWで固定する場合に使用
W：パート幅（Fixしない場合は自動計算されるので入力する必要はない）
H：パート高さ
モデル投入位置
生成したモデルを挿入する位置を入力します。
入力方法は次のようになる。
(a) 入力バックスを一回クリックした後、モデリング画面で該当位置を選択
(b) 位置情報をキーボードで入力
回転
生成したモデルを挿入する際に回転する角度を入力します。（単位：Degree）
α：全体座標系 X軸に対する回転角
β：全体座標系 Y軸に対する回転角
γ：全体座標系 Z軸に対する回転角
（特別な場合以外には回転する必要はありません。）
原点
モデル投入位置の基準になる脚部番号を選択
原点を選択するとプレビュー画面に赤い節点で表示
