機能
合成断面の一部を指定し、選択したPC鋼材の配置形状が通過する部分を指定します。このデータは、プレストレストコンクリート断面の純断面積を計算するために使用されます。
これが指定されていない場合は、PC鋼材の配置形状が「パート1」を通過するものと仮定します。
呼出
リボンメニュー：荷重 > プレストレス > プレストレス > 合成断面用のPC鋼材配置
入力

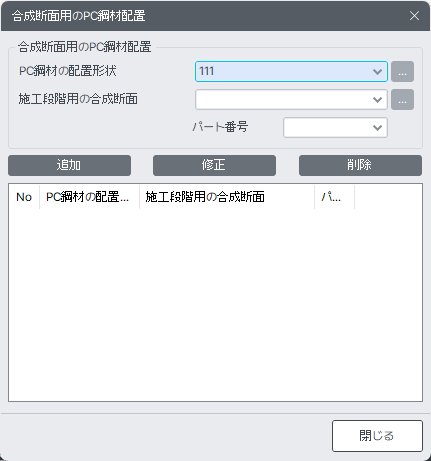

合成断面用のPC鋼材配置
PC鋼材の配置形状 : PC鋼材の配置形状を選択します。
施工段階用の合成断面 : 選択したPC鋼材の配置形状に基づき、施工段階の合成断面が自動的に選択されます。
パート番号 : 選択したPC鋼材の配置形状が通過するパート番号を指定します。
