機能
トラス要素のプレテンション荷重を外部型として適用します。一般的な静的解析時には、プレテンション荷重は常に内部型として扱われますが、この機能を使用することで、静的解析でも外部型としてプレテンション荷重を入力することができます。
この機能は、P-δ解析や座屈解析と同時に使用することはできません。 また、ギャップ要素やフック要素との併用もできません。
内部型と外部型の違いについては、施工段階解析の制御データ> ケーブルプレテンション荷重制御の内容を参照してください。
呼出
リボンメニュー：荷重 > プレストレス > プレストレス > プレテンション荷重の外力荷重処理の荷重ケース
入力

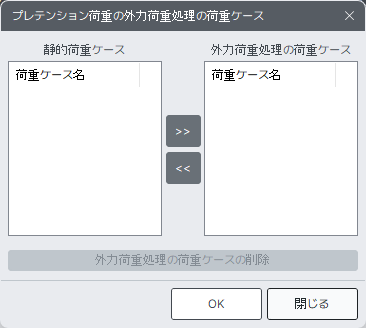

プレテンション荷重で定義された荷重ケースの中から、外部型に変更する荷重ケースを選択し、ボタンをクリックして外部型荷重ケースとして指定します。
入力されたデータの全体を削除したい場合は、外力荷重処理の荷重ケースの削除ボタンをクリックします。
