機能
要素の基本境界条件と非線形要素の解析条件を入力します。
応力度計算に断面性能の増減係数を考慮する オプションをチェックすれば、断面剛性の変化を応力計算に考慮できます。
呼出
リボンメニュー：解析 > 解析制御 > 解析制御データ
入力

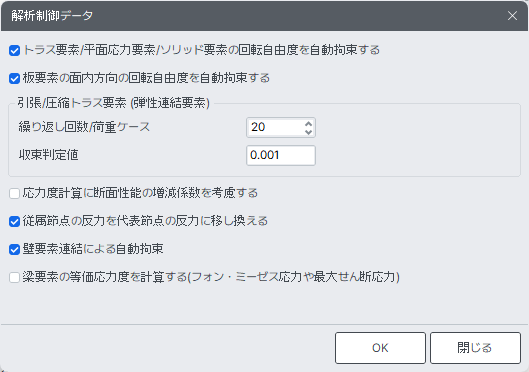

解析制御データ ダイアログ ボックス
トラス要素/平面応力要素/ソリッド要素の回転自由度を自動拘束する
回転剛性成分を持たないトラス要素、平面応力要素、ソリッド要素を使用する場合に、回転自由度を自動的に拘束します。
板要素の面内方向の回転自由度を自動拘束する
面外回転剛性がない板要素の座屈解析時に発生する不必要な座屈モード発生を制御するために面に鉛直な方向の回転自由度を拘束します。面外回転方向剛性がある板要素には適用されません。
引張/ 圧縮トラス要素(弾性連結要素/ 非線形バネ)

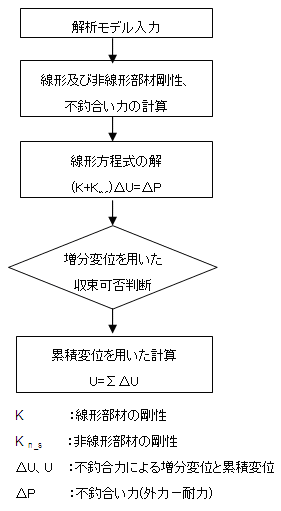

トラスや弾性連結要素の引張または、圧縮専用要素を使った場合には、左側の手順図のように、プログラム内部的に自動反復線形解析を行って、解を得ます。
使用できる引張/圧縮専用要素は、下のようです。
トラス要素の圧縮専用 / 引張専用タイプ
弾性連結要素の圧縮専用 / 引張専用タイプ
節点バネ支持の圧縮専用 / 引張専用タイプ
非線形部材の剛性は、解析結果の影響を受けるので反復収束過程を通じて構造物の剛性と荷重に当たる剛性と耐力を決めなければなりません。
非線形部材を使用した解析の結果は、他の荷重条件の結果と線形に組合わされてはいけません。組合わされた荷重に対する結果を求めようとする場合には一つの荷重条件で組み合わせて独立的に解析を行って結果を得なければなりません。
多くの荷重ケース(Load Case)が組合された荷重組合せ(Load Combination)を一つの荷重条件として作るために「荷重組合せ条件から荷重ケースを生成」機能を利用することができます。
非線形要素を用いた構造物の解析には2つの方法を使用することができます。
場合によっては収束程度や収束率が異なる可能性があるので、ユーザーが選択して使用します。
例えば、ギャップまたはフック要素は変位が設定した値に到達した後から剛性が発現されるので、非アクティブ要素を除外する方法は適用することができません。
非アクティブ要素を含める
繰り返し解析の過程で発生する非アクティブ部材の剛性を含めて解析を実行します。
繰り返し回数 : 繰り返し回数の最大値を入力します。
収束判定値 : 収束判定値を入力します。
非アクティブ要素を除外
繰り返し解析の過程で発生する非アクティブ部材の剛性を含めず解析を実行します。
繰り返し回数 /荷重ケース : 各荷重ケースごとの解析における繰り返し回数の最大値を入力します。
収束判定値 : 収束判定値を入力します。
非線形解析の繰り返し計算時に解析値の収束程度を変位を基準に表したものです。
プログラムでは静的解析の場合Displacement error normが許容誤差値より小さい場合、解析結果が収束したと判断します。
ギャップまたはフック要素は変位が設定した値に到達すると、剛性が発現されるので非アクティブ要素を除外する方法は適用
することができません。ギャップまたはフック要素が含まれたモデルには自動的に非アクティブ要素を含める方法が適用されます。
応力計算用の断面性能の増減係数を考慮する
応力計算時に断面性能の増減係数で増減係数を考慮した断面特性値を考慮します。基本値はチェックオフです。
この機能は断面の剛性を増減する場合、変換された断面に対して応力計算時に反映するかどうかを選択する機能です。
断面の剛性を調節しても応力計算時には全断面に対して考慮するのが一般的な方法です。従って、基本値はチェックオフになります。
荷重ケース別に変化される断面性能の増減係数は応力度計算に適用することができません。
従属節点反力を代表節点反力に移し換える
この機能を使用すると従属節点（Slave Node）での反力を主節点(Master Node)で出力します。デフォルトはチェックオンです。
この機能を使用すると従属節点では反力が0で出力されて、組合せでは従属節点の反力を含めた全体の反力が出力される。
この機能を使用しない場合は従属節点での反力は従属節点で出力される。
壁要素連続による自動拘束
壁要素とがメッシュ分割された板要素のような節点が拘束されていない時、自動的に拘束処理をする機能です。
梁要素の等価応力を計算する（フォン・ミーゼス応力や最大せん断応力）
梁要素応力分布を確認時Von-misesとTresca応力のような等価応力を計算して出力するオプションです。
このオプションをチェックして、解析を実行することにより、非定型鋼構造の断面の等価応力分布を確認することができます。
非定型鋼構造断面の等価応力分布の確認は、「結果 > 応力度 > 梁要素の等価応力」で確認することができます。
この機能は、静的材料非線形解析と同時に実行できません。
