機能
水和熱解析に必要な解析条件を定義します。
GEN NXで水和熱解析を行うための手順は以下の通りです。
1. 材料/断面> 材料> 時間依存性材料 > 時間依存性材料(クリープ/乾燥収縮)関数と時間依存性材料(圧縮強度） を選択して時間依存性の材質を入力し、時間依存性材料で連結 より一般弾性材料と時間依存性材料を連結します。
2. 荷重 > 水和熱解析から水和熱解析に必要なデータを入力します。
3. 解析 > 解析制御 >水和熱解析 より、時間離散係数、初期温度、応力の出力位置、クリープと乾燥収縮を考慮するかどうかを設定します。
4. 解析 > 解析実行 > 解析実行 メニューをクリックして解析を実行します。
5. 解析が完了したら、解析結果をコンター、グラフ、アニメーションなどで確認します。
呼出

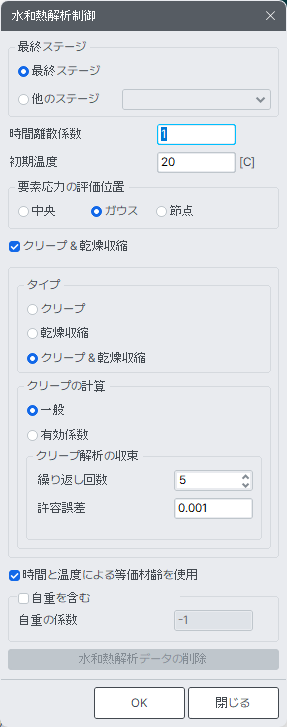

リボンメニュー：解析 > 解析制御 > 水和熱解析制御
入力
最終ステージ
施工段階別の水和熱解析時に、施工の最終段階で考慮する施工ステージを選択します。
最終ステージ
定義した施工段階のうち、最終段階を最終の施工ステージとして適用します。
他のステージ
定義した施工段階のうち、最終段階とする施工ステージを指定します。解析はここで指定されたステージまでに行われます。
時間離散係数
熱伝達解析で使用される時間離散係数（Temporal discretization Factor、Φ）を入力します。
Φ = 0 : オイラーの前進差分 （Δtの大きさによって収束）
Φ = 1/2 : クランク・ニコルソン法 (無条件収束)
Φ = 2/3 : ガレルキン法 (無条件収束)
Φ = 1 : オイラーの後退差分 (無条件収束)
初期温度
熱伝達解析に使用する初期温度を入力します。
要素応力の評価位置
ソリッド要素の応力を出力する位置を選択します。
中央 : ソリッド要素の中心点での応力を要素全体の応力として使用
ガウス : Gauss積分点の応力を使用
節点 : Gauss積分点の応力を節点位置に補間して使用
クリープ & 乾燥収縮
クリープと乾燥収縮の影響を反映します。
タイプ
クリープと乾燥収縮の中から、考慮する項目を選択します。
クリープの計算
クリープ計算方法を、規準による方法(General)と有効弾性係数法(Effective Modulus)の中から選択します。
General法は、時間依存性材料(Creep/Shrinkage)の定義時に選択した規準によるクリープ、乾燥収縮が考慮されます。
有効弾性係数法は弾性係数を修正してクリープを考慮する近似法です。
一般
規準による方法(General)を選択すると時間依存性材料(クリープ/乾燥収縮)で定義した規準に従うクリープ/乾燥収縮が反映されます。
有効係数
弾性係数を修正してクループが考慮できる方法で、コンクリート標準示方書(1996)で示す計算方法です。
0（日）～ｎ1（日）の弾性係数に低減係数phi1を適用し、n2（日）後には低減係数phi2を適用します。
ｎ1～ｎ2の間の低減係数は補間して使用します。
クリープ解析の収束：クリープを考慮した解析を行う場合、繰り返し解析の収束条件を入力します。
繰り返し回数 : 最大繰り返し解析の回数
許容誤差 : 収束誤差
自重を含む
自重を考慮する場合にチェックします。重力方向に作用する自重として「-1」を入力します。
水和熱解析データの削除 : 水和熱解析条件を削除します。この場合、水和熱解析を遂行しません。
