機能
節点の座標データをスプレッドシート形式のテーブルで入力または修正します。
GEN NX のテーブルツールは各種の便利な機能を数多く内蔵しています。
詳しい使用方法については、“テーブルツールの使用方法”を参考にしてください。
呼出
リボンメニュー：節点/要素 > 節点詳細 > 節点テーブル > 節点テーブル
ショートカットキー： [Ctrl] + [Alt] + N
入力
“節点生成” を参照
次のようにデータを入力または修正します。

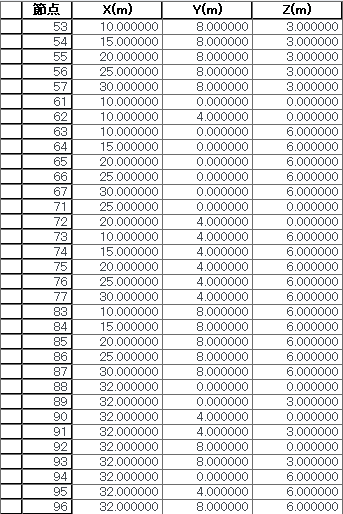

節点テーブル
節点：節点番号
X：全座標系 X座標値
Y：全座標系 Y座標値
Z：全座標系 Z座標値
ユーザー座標における節点座標テーブル
節点座標がユーザー座標系においても確認・修正がでます。
この機能は、傾斜スラブやグローバルXY平面に対しての回転面上の節点座標の確認・修正に容易です。
Excelで作成したデータを節点テーブルに貼り付ける場合、空白となっているシェルは
"0"と自動処理されます。この機能は他のすべてのテーブルで共通します。
