機能
任意の節点に節点座標系を定義して、境界条件の入力や節点座標系による反力を出力する場合に使用します。
呼出
リボンメニュー：節点/要素 > 節点詳細 > 節点座標系
入力

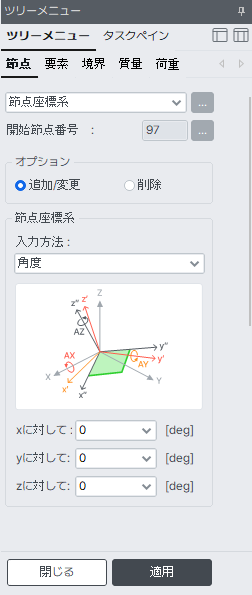

節点座標系 ダイアログボックス
“節点座標系” の右側 ボタンをクリック ： 節点座標系テーブルを表示
開始節点番号
このコマンドは使用しません。
ボタンをクリックして節点の開始番号を定義します
オプション
追加/変更：任意の節点に節点座標系を新規または変更入力する場合に指定
削除：任意の節点に既に入力されている節点座標系を解除する場合に指定
節点座標系
入力方法：節点座標系の入力方法を選択します。
角度：3つの回転角を使用して節点座標系を定義
x に対して：全体座標系 X軸に対する回転角
y に対して：全体座標系 X軸に対して回転した y' 軸に対する回転角
z に対して：全体座標系 X軸と y' 軸に対して回転された z' 軸に対する回転角
3 点：3つの節点座標を使用して節点座標系を定義
P0：節点座標系の原点の座標
P1：節点座標系 x軸上の任意の点の座標
P2：P1 から節点座標系 y軸と平行に移動した任意の点の座標
ベクトル：2つのベクトルを使用して節点座標系を定義
V1：節点座標系の原点から x軸方向のベクトル
V2：V1 の終点から節点座標系 y 軸と平行に任意の距離だけ移動した点に対する節点座標系の原点からのベクトル
線ベクトル：節点の地域座標系を定義するために参照線を指定
方向
節点のローカル軸コンポーネントを選択します。選択したコンポーネントは、参照線の直交方向に揃えられます。
参照点
参照線を定義するために 2つの節点を指定
P0：参照線の原点座標
P1：参照線の方向を決定するための 2番目の点
グローバル方向
参照線を定義するために原点とグローバル軸を指定
P0：参照線の原点座標
P1：参照線の方向を決定するためのGCS軸コンポーネント
節点に付与された節点座標系を適用できる機能は次の通り
"支持条件"
"節点バネ支持"
"汎用バネ支持"
"面分布バネ支持" (節点バネに置換する場合)
"支点の強制変位"
反力 > "反力/モーメント"
影響線 > "反力"
影響面 > "反力"
"変位"
