機能

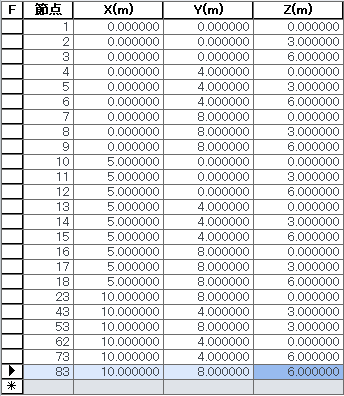

確認したい節点の座標と節点に入力された各種属性情報をテーブル形式で照会します。
“選択” 機能を用いて、単数または複数の対象を選択し、この機能を呼び出します。
呼出
リボンメニュー：節点/要素 > 節点詳細 > 節点テーブル > 節点詳細テーブル
入力
各データの種類別に入力の有無と入力されたデータの数量が整理されて表示されます。

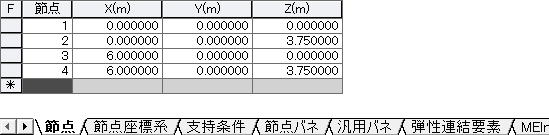

テーブルの下にある情報の種類別タブをクリックして、確認したい情報テーブルを表示します。
情報テーブルの種類は次のとおりです。
節点詳細テーブル
節点：節点の座標
節点座標系：節点座標系についての入力情報
支持条件：節点の支持条件についての入力情報
節点バネ：節点バネ支持についての入力情報
汎用バネ：汎用バネ支持についての入力情報
弾性連結要素：弾性連結要素についての入力情報（MElnk：マルチリニアタイプ）
汎用リンク要素：汎用リンク要素についての入力情報
剛体連結：剛体連結についての入力情報
節点質量：節点質量についての入力情報
節点荷重：節点集中荷重についての入力情報
支点の強制変位：節点の強制変位についての入力情報
節点温度：節点温度についての入力情報
時刻歴節点荷重：動的節点荷重についての入力情報
