機能
応答スペクトル解析をした構造物の各節点での慣性力および加速度を出力します。
本機能をアクティブするためには、固有値解析に利用される質量を集中質量(Lumped Mass)として入力する必要があります。
呼出
リボンメニュー：結果 > 一般 > ダイナミック > 応答スペクトル荷重ケース別節点結果
入力

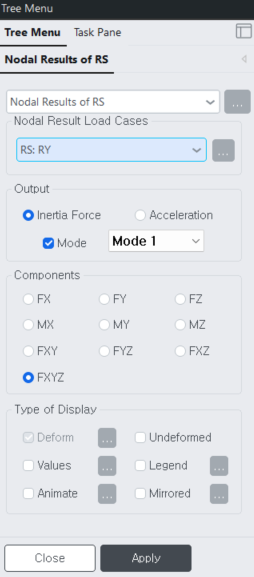

節点結果荷重ケース
応答スペクトル荷重ケースを選択します。
出力
慣性力 ： 節点の慣性力を出力します。
加速度 ： 節点の加速度を出力します。
モード ： 各モードの節点慣性力および加速度を出力します。
本オプションをチェックオフすると、「応答スペクトル荷重ケース」の「モード組合せ制御」で設定した組合せ方法で計算された慣性力及び加速度を出力します。
変位成分
[慣性力オプションを選択した場合]
FX ： 全体座標系のX軸方向の慣性力
FY ： 全体座標系のX軸方向の慣性力
FZ ： 全体座標系のX軸方向の慣性力
MX ： 全体座標系のX軸に対する曲げモー
MY ： 全体座標系のY軸対する曲げモーメント
MZ ： 全体座標系のZ軸対する曲げモーメント
FXY ： 全体座標系のXY方向に対する組合せ慣性力
FYZ ： 全体座標系のYZ方向に対する組合せ慣性力
FZX ： 全体座標系のZX方向に対する組合せ慣性力
FXYZ ： 全体座標系のXTZ方向対する組合せ慣性力
[加速度オプションを選択した場合]
DX ： 全体座標系のX軸方向の加速度
DY ： 全体座標系のX軸方向の加速度
DZ ： 全体座標系のX軸方向の加速度
RX ： 全体座標系のX軸に対する回転加速度
RY ： 全体座標系のY軸対する回転加速度
RZ ： 全体座標系のZ軸対する回転加速度
DXY ： 全体座標系のXY方向に対する組合せ加速度
DYZ ： 全体座標系のYZ方向に対する組合せ加速度
DZX ： 全体座標系のZX方向に対する組合せ加速度
DXYZ ： 全体座標系のXTZ方向対する組合せ加速度
