機能
モデルの固有モード形状(Vibration Mode Shape)と固有周期(Natural Period)を表示します。
呼出
リボンメニュー：結果 > 一般 > ダイナミック > モード形状 > 固有モード形状

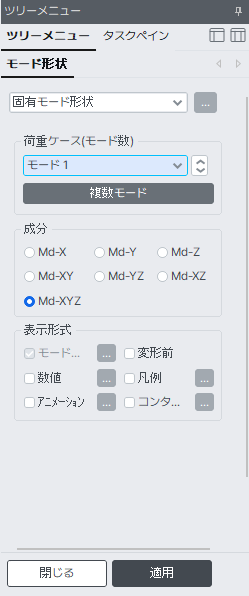

入力
荷重ケース(モード数)
表示させる固有モードの次数を選択します。
複数モードボタンをクリックすれば、複数の固有モード形状を同時に表示させることができます。
成分
表示させる固有モードの成分を次から選択します。
Md-X : 全体座標系X軸方向の固有モード成分
Md-Y : 全体座標系Y軸方向の固有モード成分
Md-Z : 全体座標系Z軸方向の固有モード成分
Md-XY :
Md-YZ :
Md-XZ :
Md-XYZ :
