機能
幾何学的非線形解析と施工段階解析機能など、施工ステージとステップが適用されたモデルの解析結果(変位,トラス/梁要素の断面力と応力度)を利用して、施工ステージとステップまたは荷重ケース別に、グラフを出力します。
呼出
リボンメニュー：結果 > 一般 > 施工段階/非線形 > ステージ/ステップの履歴グラフ

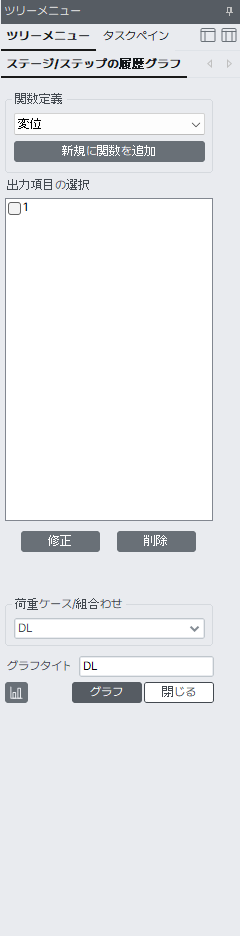

入力
関数定義
グラフで出力する解析結果の種類を決めて ボタンをクリックし、グラフの出力関数を定義します。
変位,トラスと梁要素の断面力と応力度を出力することができます。
出力項目の選択
定義された出力関数のリストで、出力する関数のチェックボックスをオンにします。
出力関数を指定し、【修正】 を押して修正や 【削除】 を押して削除をすることができます。
荷重ケース/組合わせ
グラフを出力しようとする荷重(組合わせ)ケースまたは施工段階荷重ケースを選択します。
施工段階解析を行った場合、後処理モードで提供される施工段階荷重ケースは"荷重組合わせ"を参照して下さい。
1.関数定義から変位を選択した場合
名称 : 変位を使用した出力関数名
節点番号 : 節点番号
成分 : 変位の方向成分を選択します。 DX, DY, DZ, RX, RY, RZ の中で、１つが選択できます。
すべての入力を終えてOKを押すと、グラフ出力関数を作成して、リストに保存します。
入力されたすべてのデータを削除して、以前のメニュー状態で切り替えます。
2.関数定義からトラス要素の断面力/応力度を選択した場合
名称 : トラス要素の解析結果を使用したグラフの出力関数名
要素番号 : トラスの要素番号
断面力, 応力度 : グラフで出力しようとする解析結果の種類
位置 : トラス要素上の出力位置I-節点と J-節点の中で、１つが選択できます。
すべての入力を終えてOKを押すと、グラフ出力関数を作成して、リストに保存します。
入力されたすべてのデータを削除して、以前のメニュー状態で切り替えます。
3.関数定義から梁要素の断面力/応力度を選択した場合
名称 : 梁要素の解析結果を使用したグラフの出力関数名
要素番号 : 梁要素の番号
断面力, 応力度 : グラフで出力しようとする解析結果の種類
位置 : 梁要素上の出力位置を選択します。
I-節点または J-節点の選択が可能です。
成分 : 断面力または応力の方向成分を選択します。
断面力を選択した場合 : 軸力, せん断-y, せん断-z, ねじり, モーメント-y, モーメント-z の中で、１つが選択できます。
応力度を選択した場合 : 軸力, せん断-y, せん断-z, 曲げ(+y), 曲げ(-y), 曲げ(+z), 曲げ(-z) の中で、１つが選択できます。
軸応力と組合わせ : 曲げモーメントによる断面の応力(Normal Stress)を出力する場合、それを軸方向応力と組み合わせてグラフで出力します。
すべての入力を終えてOKを押すと、グラフ出力関数を作成して、リストに保存します。
入力されたすべてのデータを削除して、以前のメニュー状態で切り替えます。

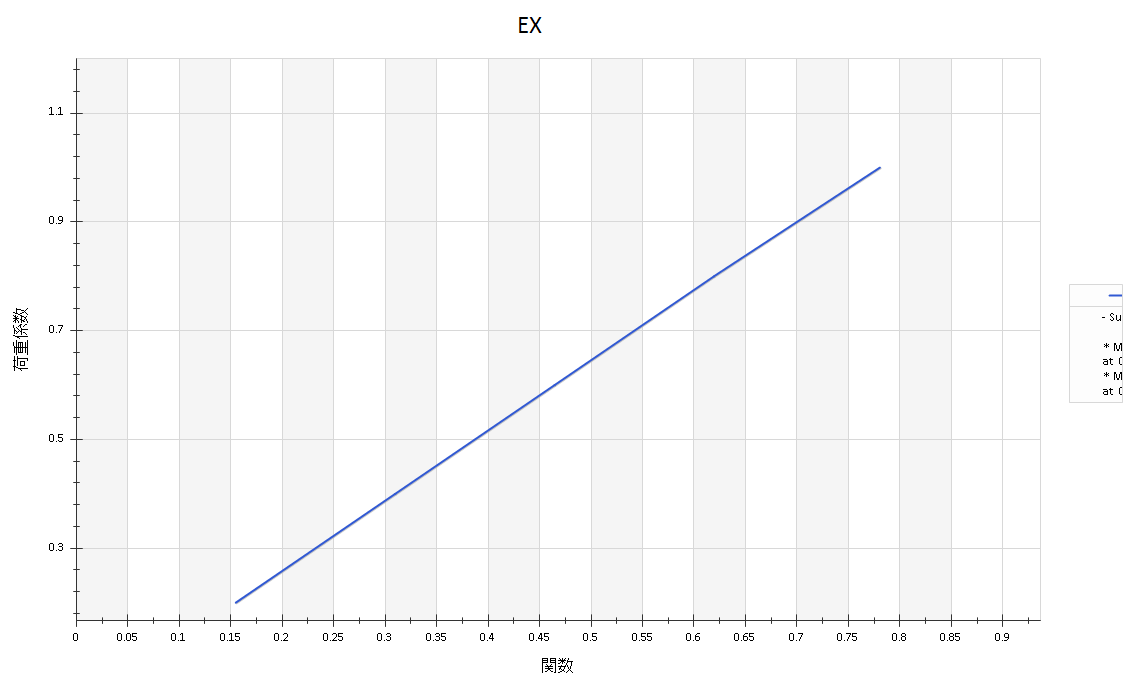

グラフの出力画面で、マウスを右クリックすると、次のようなポップアップメニューが立ち上がります。
タイトルとラベルの変更 : グラフのタイトルとx, yラベルを変更します。
カラーグラフに描画 : グラフ出力成分と凡例に別途の色相を付与して画面に出力します。
白黒グラフに描画 : グラフを黒色で出力します。成分別の区分のために注釈を使います。
ズーム縮小 : グラフで拡大したい部分をマウスでドラッグするとその部分が拡大されます。 拡大された状態でズーム縮小を選択すると、１つ前の状態に戻ります。
全体表示 : 最初にグラフが出力された状態、すなわちすべての領域が表示されている状態に戻ります。
グラフをイメージで保存 : グラフをBMP, JPGまたはEMF形式の画ファイルで保存します。
グラフをテキストで保存 : グラフの出力内容をテキスト形式のデータファイルで保存します
