機能
PC鋼材に作用する引張力(有効プレストレス力)を各施工段階及びステップ別グラフまたは動画に出力します。プレストレスの即時損失及び時間的損失を確認することができます。
呼出
リボンメニュー：結果 > 一般 > 施工段階/非線形 > PC鋼材の張力損失グラフ

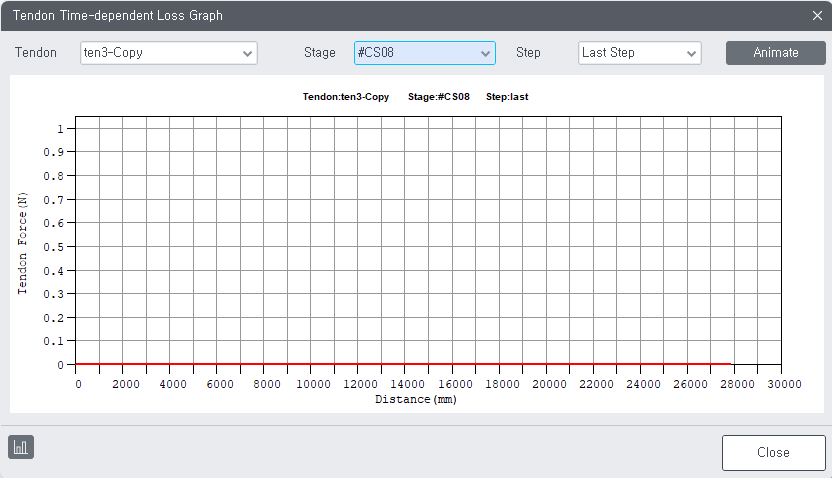

入力
PC鋼材 : 有効プレストレスを出力するPC鋼材の選択
ステージ : 施工段階の選択
ステップ : ステップに分割された場合のステップの選択
アニメーション : 選択したPC鋼材に対してすべての施工段階にかけた引張力の変化を連続的に出力します。
プレストレスの即時損失はPC鋼材に取り入れた緊張力と最初施工段階でPC鋼材に発生した引張力の差になります。ただ、最初の施工段階ではPC鋼材の緊張力以外の外力は作用させてはいけません。
出力されたグラフでマウスの右側ボタンをクリックすれば次のようなポップアップメニューが呼び出されます。
グラフをイメージで保存: グラフをBMP, JPGまたはEMF形式の図ファイルで保存します。
グラフをテキストで保存: グラフの出力内容をテキスト形式のデータファイルで保存します。
グラフ印刷 : グラフをプリンターに出力します。
