機能
断面線形要素（トラス、張力/圧縮専用、ケーブル、ギャップ、フック、および一般梁要素）に剛性増減係数を適用します。
荷重ケース別の境界条件 を設定すると、多様な要素別の剛性増減係数をさまざまな荷重ケースに割り当てることができます。
荷重ケース別の境界条件 を設定するには、要素別の剛性増減係数が含まれる境界条件グループを設定します。
断面性能の増減係数 とオーバーラップするように設定されている要素の場合、要素別の剛性増減係数の設定値に従います。
ここで定義された増減係数は変位と部材力計算、応力度計算時に使用されます。
施工段階解析では[要素別の剛性増減係数]は考慮されません。
[施工段階解析用の剛性断面]を設定している要素に対してのみパーツ別に考慮することができます。
呼出
リボンメニュー：材料/断面 > 断面 > 増減係数 > 1D要素の剛性増減係数

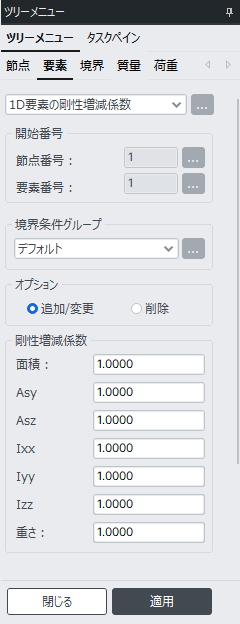

入力
開始番号
節点番号
モデル画面で要素とともに新規に生成する節点の節点番号を指定する時に使用します。この番号は、現在までに使用されている節点番号+1で自動設定されます。自動設定のオプションを変更する場合には ボタンをクリックし、節点番号の付け方の項目から選択します。
要素番号
新規に生成する要素の要素番号を指定するのに使用します。この番号は、現在までに使用されている要素番号+1で自動設定されます。自動設定のオプションを変更する場合には ボタンをクリックし、要素番号の付け方の項目から選択します。
境界条件グループ
「モデル > グループ > 境界グループの定義」で指定されたグループを選択します。但し、境界グループ が指定されていない場合にはデフォルトと指定します。
オプション
追加/変更: 任意の要素の剛性増減係数を新規または追加入力する場合
削除: 任意の要素に既に入力されている剛性増減係数を削除する場合
剛性増減係数
各要素の剛性成分別に適用する増減係数を入力します。
面積 : 断面積
Asy : 要素座標系のy軸方向のせん断力に対する有効せん断面積の増減係数
Asz : 要素座標系のz軸方向のせん断力に対する有効せん断面積の増減係数
Ixx : 要素座標系のx軸まわりのねじり剛性の増減係数
Iyy : 要素座標系のy軸まわりの断面二次モーメントの増減係数
Izz : 要素座標系のz軸まわりの断面二次モーメントの増減係数
重さ : 断面重量の増減係数
