機能
テーパー断面(Tapered Section)から指定された部材をグループ化して、要素の分割状態と無関係に、一定なテーパー断面に定義されるように、断面性能を自動計算して適用します。自動計算した断面情報をモデルデータで変換することもできます。

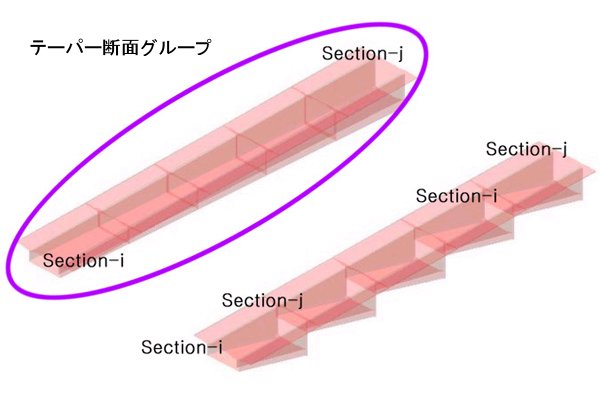

テーパー断面グループ
呼出
リボンメニュー：材料/断面 > 断面 > テーパー断面グループ
入力

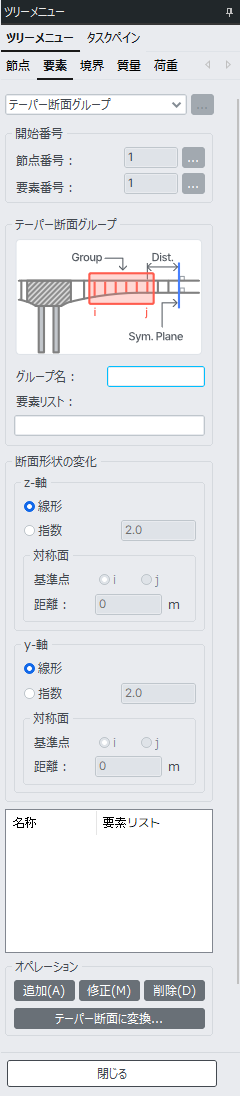

テーパー断面グループ：テーパー断面のグループを定義します。
グループ名 : テーパー断面のグループ名
要素リスト : テーパー断面に属する要素の番号
選択機能を使用する場合、画面で選択された要素の番号が、要素リストに自動入力されます。ただし、同時に選択する要素は、同じ断面でなければなりません。
断面形状の変化：要素座標系の軸方向別に、断面形状の変化を定義します。
z-軸(y-軸) ：要素座標系z(y)軸方向の断面寸法変化
線形 : 直線にしたがって線形に変化
指数 : 右側の入力ボックスで、曲線を定義する関数の次数を変更することができます。
対称面 : 断面の外郭形状が、2次曲線を成す場合、曲線の接線が要素座標系のx軸と平行になる位置を入力します。
基準点 : 対称面を定義するための基準点
距離 : 基準点から対称面までの要素座標系x軸方向の距離
断面の形状が2次曲線を成す場合、曲線を定義するためには、曲線上の3つの点の位置情報が必要です。テーパー断面の断面データ(Section Property)の断面-ｉと断面-ｊによって、二つの点が自動計算されます。最後の点は、対称平面の位置を定義して設定します。定義しようとするテーパー断面が長さ方向に対称であると
仮定すれば対称面で曲線の接線は、要素座標系x軸と平行になり、要素の断面
とは垂直になります。
(a) 対称面がi端の場合
(b) 対称面が j 端の場合
対称平面の適用
追加 : 定義したテーパー断面のグループがリストに追加されます。
修正 : リストから入力内容を修正します。
削除 : リストから入力内容を削除します。
テーパー断面に変換
テーパー断面に変換すると、要素の分割状態によって、自動計算された断面データがそれぞれの要素に割当てられます。これら自動生成されるテーパー断面データは、開始の断面番号を入力すると、その番号から自動的に割り振られます。テーパー断面の断面情報が断面データに変換されると、変換されたテーパー断面のグループは自動削除されます。
Tapered Section Group
변단면 그룹(Tapered Section Group)을 정의합니다.
Group Name : 변단면 그룹의 이름
Element List : 변단면 그룹에 소속할 요소의 번호
Note
선택기능을 사용하는 경우 화면에서 선택된 요소의 번호가 Element List에 자동입력된다. 단, 선택된 요소는 단면 성질에서 동일한 변단면으로 지정되어 있어야 한다.
Section Shape Variation
요소좌표계의 축방향별로 단면형상의 변화를 정의합니다.
z-Axis(y-Axis) : 요소좌표계 z(y)축방향 단면치수의 변화
Linear : 직선을 따라 선형으로 변화
Polynomial : 우측의 입력란에서 곡선을 정의하는 함수의 차수를 변경할 수 있습니다.
Symmetric Plane : 단면의 외곽형상이 2차원 곡선을 이루는 경우 곡선의 접선이 요소좌표계의 x축과 평행하게 되는 위치를 입력합니다.
From : 대칭면을 정의하기 위한 기준점
Distance : 기준점에서 대칭면까지의 요소좌표계 x축 방향 거리
Note
단면의 형상이 2차원 곡선을 이루는 경우 곡선을 정의하기 위해서는 곡선상의 3개의 점에 대한 위치정보가 필요하다. 변단면데이터(Section Property)의 Section-i와 Section-j에 의해 두 점이 자동계산되며 Symmetric Plane은 마지막 한 점을 정의하기 위해 입력한다.
정의하려는 변단면이 길이방향으로 대칭인 것으로 가정하면, 대칭면에서 곡선의 접선은 요소좌표계 x축과 평행하고 요소의 단면과는 수직이 된다.
(a) 대칭면이 i단쪽인 경우
(b) 대칭면이 j단쪽인 경우
Fig. 대칭면(Symmetric Plane)의 적용
Add 버튼을 클릭하면 정의한 변단면 그룹이 목록에 추가됩니다. 목록에서 입력내용을 수정하려면 Modify 버튼을, 삭제하려면 Delete 버튼을 클릭합니다.
Convert to Tapered Section 버튼 : 요소의 분할상태에 따라 자동계산된 단면데이터를 각각의 요소에 할당합니다. 이때에는 그룹으로 지정된 요소 개수만큼의 변단면 데이터가 지동생성되며, 시작 단면번호를 입력하면 일련번호가 자동부여됩니다.
변단면 그룹의 단면정보가 단면데이터(Section)로 변환되면, 변단면 그룹은 자동삭제됩니다.

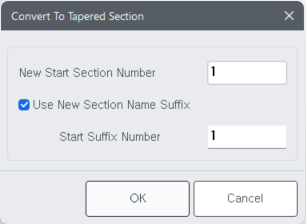

Fig. Convert To Tapered Section 대화상자
New Start Section Number : 변환할 변단면의 시작 번호(Section ID)를 지정합니다. 지정한 시작번호가 이미 있는 단면번호와 동일하면 그 다음 번호로 자동 대체됩니다.
Use New Section Name Suffix : 변환할 변단면 이름에 접미사를 붙일 때 사용합니다. 이 기능을 사용하지 않으면 변환된 모든 단면은 기존의 단면이름과 동일하게 됩니다.
Start Suffix Number : 변환할 변단면 이름의 접미사로 사용될 숫자를 입력합니다.
